Corner Gauge

1 개요

설정한 사각형에 대해서 꼭지점을 검출하는 측정 알고리즘입니다.

2 알고리즘 상세 설명

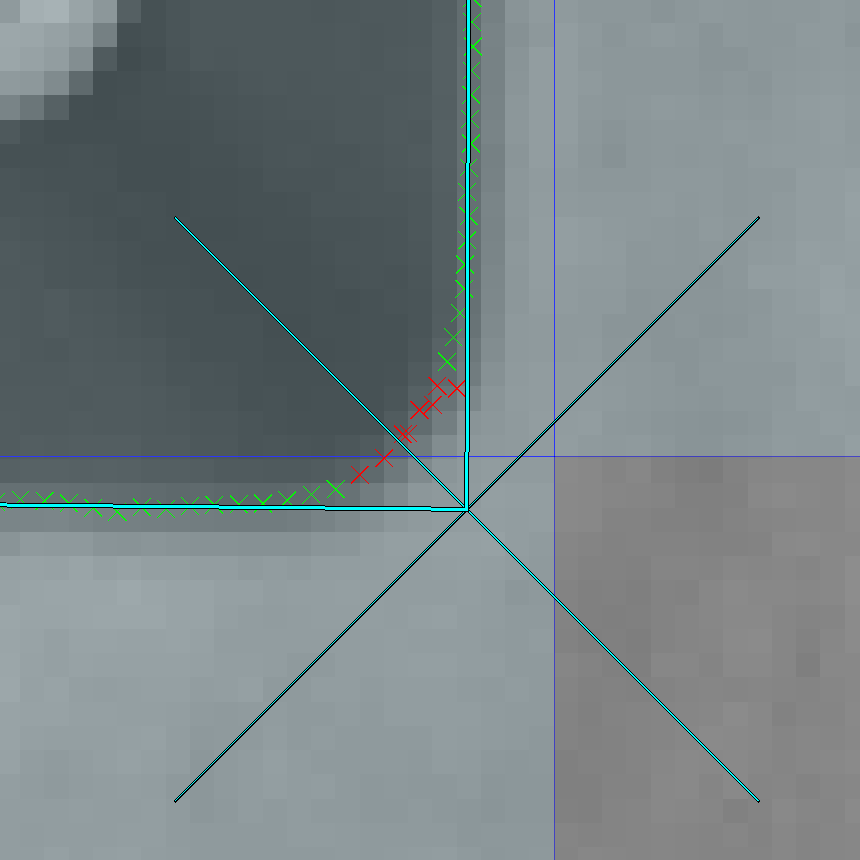

Result Image

Fig. Corner Gauge

측정 사각형을 따라 이미지 변화량이 큰 지점을 검출합니다. 측정할 이미지 변화량을 설정할 수 있으며, 측정 범위 등을 설정하여 동작합니다.
밝기 변화 방향이나 경계점을 선택하는 기준에 따라 측정 결과가 다르게 얻을 수 있습니다.
또한 최소 진폭을 설정하여 이미지에서 노이즈라고 판단되는 범위를 무시할 수 있습니다.
결과는 각 지점들의 위치 값으로 계산하여 각 선을 검출 후 꼭지점을 검출합니다.

3 파라미터 설정 및 사용 방법

세팅 함수
- SetMeasurementRegion
  - 측정할 위치를 설정하는 함수
  - 설정 타입
    - CFLPoint
      - 측정 범위를 설정합니다.
      - Rect의 중심 점에 해당합니다.
      - Width, Height, 각도와 각 변에 대한 범위를 설정합니다.
    - CFLRect
      - 1개의 Rect와 범위를 지정하여 측정 영역을 설정합니다.
      - 범위는 Rect의 각 변에 대해 수직 방향으로 Left/Right 방향의 범위를 설정하여 탐색합니다.
- SetTransitionType
  - 밝기 변화 방향을 설정합니다.
- SetTransitionChoice
  - 측정 기준을 선택합니다.
- SetThreshold
  - 검출 변화량 임계값을 설정합니다.
- SetMinimumAmplitude
  - 최소 진폭을 설정합니다.
- SetThickness
  - 측정 선의 두께를 설정합니다
- SetSamplingStep
  - 표본 추출단위를 설정합니다.
- SetOutliersThreshold
  - 이상치 범위 계수를 설정합니다.
- SetOutliersThresholdCount
  - 이상치 처리 횟수를 설정합니다.
- EnableOptimalFitting
  - 기본값은 true이며, 밝기 변화 범위에 해당하는 실제 위치를 추정하여 반환합니다.
  - false로 설정 시 밝기 변화 시작점을 반환합니다.
결과 함수
- GetMeasuredObject
  - 측정 결과 Rect을 반환합니다.

4 예제 코드

CCornerGauge cornerGauge;
//////////////////////////////////
// 공통 파라미터 설정
//////////////////////////////////

//////////////////////////////////
// 추가 옵션 설정
//////////////////////////////////

// 측정할 위치 설정
CFLRect<double> measurementCorner(100., 100., 200., 200.);
cornerGauge.SetMeasurementRegion(measurementCorner, 30);

cornerGauge.Execute();

// 측정 결과 꼭지점
// 순서는 LeftTop, RightTop, RightBottom, LeftBottom
CFLFigureArray resultCorner;
cornerGauge.GetMeasuredObject(resultCorner);

CCornerGauge cornerGauge = new CCornerGauge();
//////////////////////////////////
// 공통 파라미터 설정
//////////////////////////////////

//////////////////////////////////
// 추가 옵션 설정
//////////////////////////////////

// 측정할 위치 설정
CFLRect<double> measurementCorner = new CFLRect<double>(100.0, 100.0, 200.0, 200.0);
cornerGauge.SetMeasurementRegion(measurementCorner, 30);

cornerGauge.Execute();

// 측정 결과 꼭지점
// 순서는 LeftTop, RightTop, RightBottom, LeftBottom
CFLFigureArray resultCorner = new CFLFigureArray();
cornerGauge.GetMeasuredObject(ref resultCorner);

cornerGauge = CCornerGauge()
######################
# 공통 파라미터 설정
######################

######################
# 추가 옵션 설정
######################

# 측정할 위치 설정
measurementCorner = CFLRect[Double](100.0, 100.0, 200.0, 200.0)
cornerGauge.SetMeasurementRegion(measurementCorner, 30)

cornerGauge.Execute()

# 측정 결과 꼭지점
# 순서는 LeftTop, RightTop, RightBottom, LeftBottom
resultCorner = CFLFigureArray()
cornerGauge.GetMeasuredObject(resultCorner)
