Line Gauge

1 개요

설정한 선에 대해서 이미지 변동값이 큰 지점의 경계선을 검출하는 측정 알고리즘입니다.

2 알고리즘 상세 설명

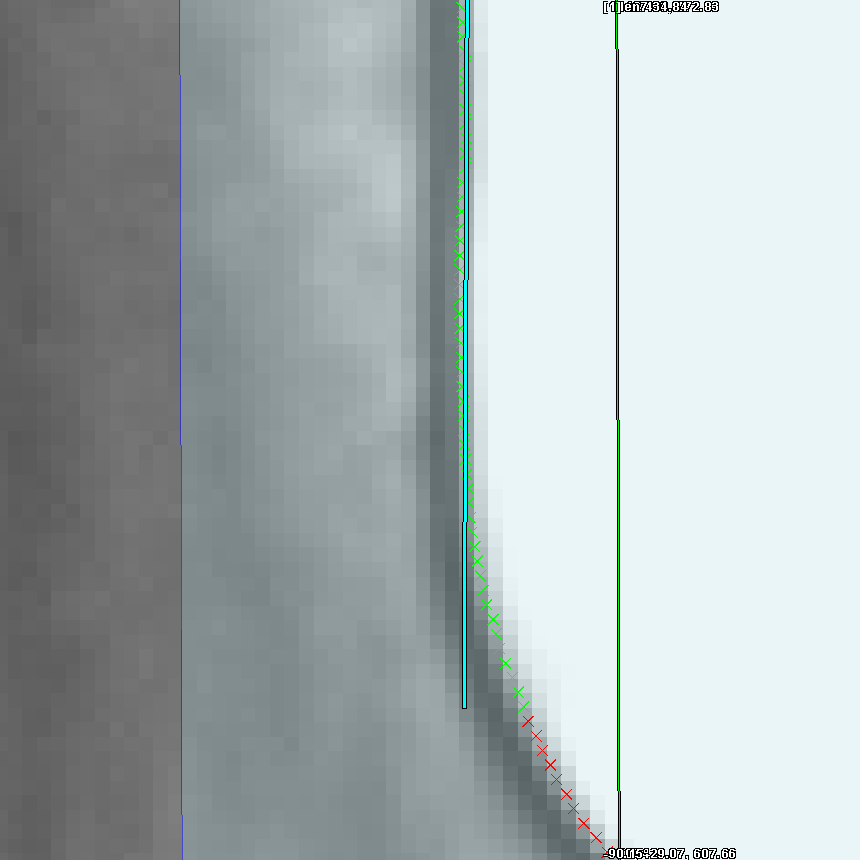

Result Image

Fig. Line Gauge

측정 선을 따라 이미지 변화량이 큰 지점을 검출합니다. 측정할 이미지 변화량을 설정할 수 있으며, 측정 범위 등을 설정하여 동작합니다.
밝기 변화 방향이나 경계점을 선택하는 기준에 따라 측정 결과가 다르게 얻을 수 있습니다.
또한 최소 진폭을 설정하여 이미지에서 노이즈라고 판단되는 범위를 무시할 수 있습니다.
결과는 각 지점들의 위치 값으로 계산하여 결과 경계선을 검출합니다.

3 파라미터 설정 및 사용 방법

세팅 함수
- SetMeasurementRegion
  - 측정할 위치를 설정하는 함수
  - 설정 타입
    - CFLLine
      - 1개의 Line과 범위를 지정하여 측정 영역을 설정합니다.
      - 범위는 Line을 기준으로 수직방향으로 Left/Right 방향의 범위를 설정하여 탐색합니다.
    - CFLRect
      - 측정 범위를 설정합니다.
      - Rect의 Width가 측정 길이에 해당합니다.
      - Rect의 Height가 측정 범위에 해당합니다.
- SetTransitionType
  - 밝기 변화 방향을 설정합니다.
- SetTransitionChoice
  - 측정 기준을 선택합니다.
- SetThreshold
  - 검출 변화량 임계값을 설정합니다.
- SetMinimumAmplitude
  - 최소 진폭을 설정합니다.
- SetThickness
  - 측정 선의 두께를 설정합니다
- SetSamplingStep
  - 표본 추출단위를 설정합니다.
- SetOutliersThreshold
  - 이상치 범위 계수를 설정합니다.
- SetOutliersThresholdCount
  - 이상치 처리 횟수를 설정합니다.
- EnableOptimalFitting
  - 기본값은 true이며, 밝기 변화 범위에 해당하는 실제 위치를 추정하여 반환합니다.
  - false로 설정 시 밝기 변화 시작점을 반환합니다.
결과 함수
- GetMeasuredObjectCount
  - 결과 Line의 개수를 반환합니다. ETransitionChoice_Begin 또는 ETransitionChoice_End에서만 여러개의 결과값이 나옵니다.
- GetMeasuredObject
  - 측정 결과 Line을 반환합니다.

4 예제 코드

CLineGauge lineGauge;
//////////////////////////////////
// 공통 파라미터 설정
//////////////////////////////////

//////////////////////////////////
// 추가 옵션 설정
//////////////////////////////////

// 측정할 위치 설정
CFLLine<double> measurementLine(100., 100., 200., 100.);
lineGauge.SetMeasurementRegion(measurementLine, 30);
lineGauge.SetTransitionChoice(CLineGauge::ETransitionChoice_Closest);

lineGauge.Execute();

// 측정 결과 지점
CFLLine<double> resultLine;
lineGauge.GetMeasuredObject(resultLine);

CLineGauge lineGauge = new CLineGauge();
//////////////////////////////////
// 공통 파라미터 설정
//////////////////////////////////

//////////////////////////////////
// 추가 옵션 설정
//////////////////////////////////

// 측정할 위치 설정
CFLLine<double> measurementLine = new CFLLine<double>(100.0, 100.0, 200.0, 100.0);
lineGauge.SetMeasurementRegion(measurementLine, 30);
lineGauge.SetTransitionChoice(CLineGauge.ETransitionChoice.Closest);

lineGauge.Execute();

// 측정 결과 지점
CFLLine<double> resultLine = new CFLLine<double>();
lineGauge.GetMeasuredObject(ref resultLine);

lineGauge = CLineGauge()
######################
# 공통 파라미터 설정
######################

######################
# 추가 옵션 설정
######################

# 측정할 위치 설정
measurementLine = CFLLine[Double](100.0, 100.0, 200.0, 100.0)
lineGauge.SetMeasurementRegion(measurementLine, 30)
lineGauge.SetTransitionChoice(CLineGauge.ETransitionChoice.Closest)

lineGauge.Execute()

# 측정 결과 지점
resultLine = CFLLine[Double]()
lineGauge.GetMeasuredObject(resultLine)
