Ellipse Gauge

1 개요

설정한 타원에 대해서 이미지 변동값이 큰 지점들로 측정 도형과 유사한 타원을 검출하는 측정 알고리즘입니다.

2 알고리즘 상세 설명

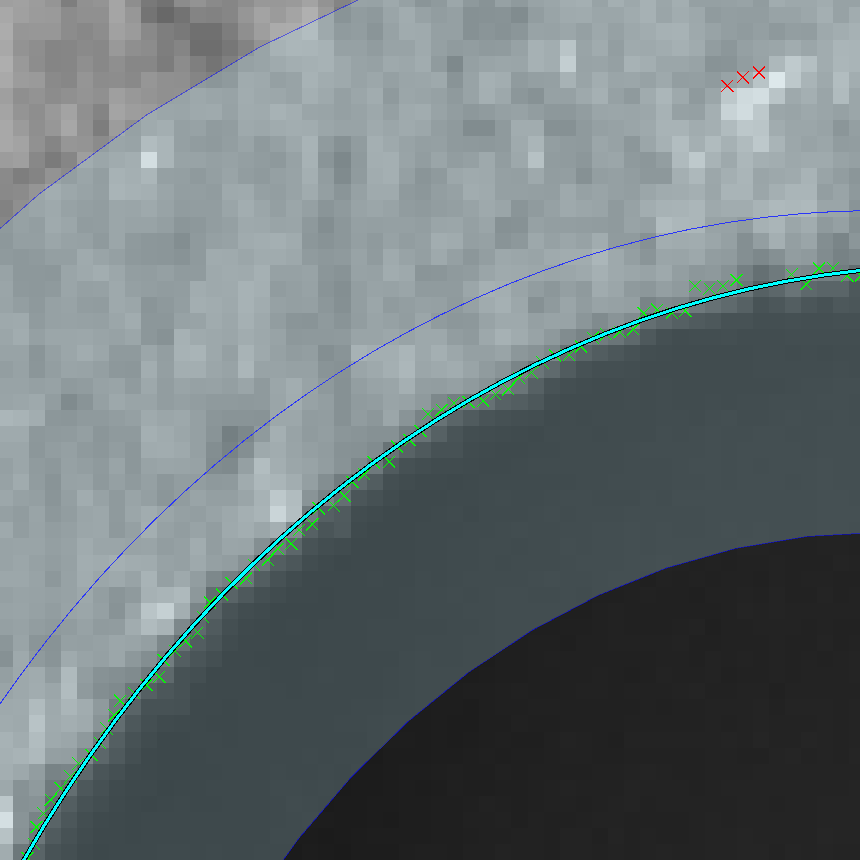

Result Image

Fig. Ellipse Gauge

측정 타원을 따라 이미지 변화량이 큰 지점을 검출합니다. 측정할 이미지 변화량을 설정할 수 있으며, 측정 범위 등을 설정하여 동작합니다.
밝기 변화 방향이나 경계점을 선택하는 기준에 따라 측정 결과가 다르게 얻을 수 있습니다.
또한 최소 진폭을 설정하여 이미지에서 노이즈라고 판단되는 범위를 무시할 수 있습니다.
결과는 각 지점들의 위치 값으로 계산하여 측정 도형과 유사한 타원을 검출합니다.

3 파라미터 설정 및 사용 방법

세팅 함수
- SetMeasurementRegion
  - 측정할 위치를 설정하는 함수
  - 설정 타입
    - CFLPoint
      - 측정 타원의 중심점입니다.
      - 측정 범위와 타원의 지름을 설정합니다.
    - CFLEllipse
      - 1개의 Ellipse과 범위를 지정하여 측정 영역을 설정합니다.
      - 범위는 측정 타원을 기준으로 내/외부 방향의 범위를 설정하여 탐색합니다.
- SetTransitionType
  - 밝기 변화 방향을 설정합니다.
- SetTransitionChoice
  - 측정 기준을 선택합니다.
- SetThreshold
  - 검출 변화량 임계값을 설정합니다.
- SetMinimumAmplitude
  - 최소 진폭을 설정합니다.
- SetThickness
  - 측정 선의 두께를 설정합니다
- SetSamplingStep
  - 표본 추출단위를 설정합니다.
- SetOutliersThreshold
  - 이상치 범위 계수를 설정합니다.
- SetOutliersThresholdCount
  - 이상치 처리 횟수를 설정합니다.
- EnableOptimalFitting
  - 기본값은 true이며, 밝기 변화 범위에 해당하는 실제 위치를 추정하여 반환합니다.
  - false로 설정 시 밝기 변화 시작점을 반환합니다.
결과 함수
- GetMeasuredObject
  - 측정 결과 Ellipse을 반환합니다.

4 예제 코드

CEllipseGauge ellipseGauge;
//////////////////////////////////
// 공통 파라미터 설정
//////////////////////////////////

//////////////////////////////////
// 추가 옵션 설정
//////////////////////////////////

// 측정할 위치 설정
double radius1 = 150;
double radius2 = 200;
double angle = 33;
CFLEllipse<double> measurementEllipse(100., 100., radius1, radius2, angle);
ellipseGauge.SetMeasurementRegion(measurementEllipse, 50);

ellipseGauge.Execute();

// 측정 결과 지점
CFLEllipse<double> resultEllipse;
ellipseGauge.GetMeasuredObject(resultEllipse);

CEllipseGauge ellipseGauge = new CEllipseGauge();
//////////////////////////////////
// 공통 파라미터 설정
//////////////////////////////////

//////////////////////////////////
// 추가 옵션 설정
//////////////////////////////////

// 측정할 위치 설정
double radius1 = 150;
double radius2 = 200;
double angle = 33;
CFLEllipse<double> measurementEllipse = new CFLEllipse<double>(100.0, 100.0, radius1, radius2, angle);
ellipseGauge.SetMeasurementRegion(measurementEllipse, 50);

ellipseGauge.Execute();

// 측정 결과 지점
CFLEllipse<double> resultEllipse = new CFLEllipse<double>();
ellipseGauge.GetMeasuredObject(ref resultEllipse);

ellipseGauge = CEllipseGauge()
######################
# 공통 파라미터 설정
######################

######################
# 추가 옵션 설정
######################

# 측정할 위치 설정
double radius1 = 150
double radius2 = 200
double angle = 33
measurementEllipse = CFLEllipse[Double](100.0, 100.0, radius1, radius2, angle)
ellipseGauge.SetMeasurementRegion(measurementEllipse, 50)

ellipseGauge.Execute()

# 측정 결과 지점
resultEllipse = CFLEllipse[Double]()
ellipseGauge.GetMeasuredObject(resultEllipse)
