Instance Segmentation 3D DL

1 개요

Instance Segmentation 3D는 입력된 Texture 이미지에서의 객체를 픽셀 단위로 탐지하면서 동일한 클래스에 대해 인스턴스 단위로 구분하고, 그러한 결과 Figure 를 ROI 로 하여 각각의 Texture 이미지와 쌍이 되는 Depth Map 이미지를 Point Cloud 정보로 변환 및 3D Match 를 수행하는 딥러닝/3D 통합 컴퓨터 비전 작업입니다.

Texture	Depth Map	AI Result	3D Result

2 Instance Segmentation 3D 사용 방법

2.1 데이터 셋 준비

각 객체의 라벨링 방식은 Instance Segmentation 의 방식과 동일합니다. Depth Map 이미지에서는 별도의 라벨링을 필요로 하지 않습니다.[학습 이미지 설정]
추가적으로 3D Model 학습을 위한 각 클래스 번호별 대표 객체를 선정해야합니다.
- "@M" 이름으로 특정 영역을 라벨링하여 결정할 수 있습니다. 해당 영역과 겹치는 부분이 존재하는 객체들이 대표 객체가 되어 3D Model 로 학습됩니다.
- 대표 객체의 개수가 전체 클래스의 개수와 같지 않거나, 대표 객체가 2개 이상인 클래스가 존재할 경우 학습을 진행할 수 없습니다.
Fig. 대표 객체 지정 예시

2.2 학습

2.2.1. 학습 이미지 설정

Depth Map 이미지 설정
- SetLearningDepthMap(const Base::CFLImage&)
- SetLearningDepthMap(const Base::CFLImage*)

2.2.2. 검증 이미지 설정(선택)

Instance Segmentation 검증 지표

2.2.3. 모델 설정

2.2.4. 옵티 마이저 설정

2.2.5. Augmentation 설정(선택)

2.2.6. 학습 수행

Instance Segmentation 의 경우 종료 조건은 mAP 1이 나왔을 때 모두 맞췄다는 의미므로 1로 설정하는게 좋습니다.
추천 종료 조건
1. mAP >= 1

2.2.7. 조건 식

종료 조건(Stop Condition) & 자동 저장(Auto Save)에서 사용 가능한 조건 식 입니다.
Common Conditional Expression
Instance Segmentation Expression

2.3 추론

추론 이미지 & 결과 이미지 설정
1. Depth Map 이미지 설정
  - SetInferenceDepthMap(const Base::CFLImage&)
  - SetInferenceDepthMap(const Base::CFLImage*)
추론 수행
추론 결과 옵션 설정

2.4 Save/Load

Save/Load
- 모델파일을 저장하거나 불러옵니다.
- 확장자는 .flis3입니다.

3 필수 옵션

3.1 학습 필수 옵션

Learn 이미지 설정
1. 추가적으로 학습 이미지(Texture)와 쌍이 되는 Depth Map 이미지 설정이 필요합니다. 학습 이미지와 Page 수가 같지 않을 경우 학습을 수행할 수 없습니다.
  - SetLearningDepthMap(const Base::CFLImage&)
  - SetLearningDepthMap(const Base::CFLImage*)
Instance Segmentation 모델 설정

3.2 추론 필수 옵션

Inference & Inference Result Image 설정
1. 추가적으로 추론 이미지(Texture)와 쌍이 되는 Depth Map 이미지 설정이 필요합니다. 추론 이미지와 Page 수가 같지 않을 경우 추론을 수행할 수 없습니다.
  - SetInferenceDepthMap(const Base::CFLImage&)
  - SetInferenceDepthMap(const Base::CFLImage*)

4 선택 옵션

4.1 학습 선택 옵션

Instance Segmentation 옵션 설정
3D Match 알고리즘을 선택할 수 있습니다.
- SetMatch3DMode(EMatch3DMode eMatch3DMode = EMatch3DMode_Vertex)
  - EMatch3DMode_Vertex : Vertex Match 3D
  - EMatch3DMode_Surface : Surface Match 3D
3D Match 관련 파라미터를 설정합니다.
- SetLearningMatch3DParameters(double f64SamplingDistance = 0.03, double f64AngleThreshold = 30.0)
  - 학습 시의 Match 3D 파라미터를 설정합니다.
  - f64SamplingDistance : 샘플링 거리
  - f64AngleThreshold : 각도 임계 값
- GUI에서 설정 방법

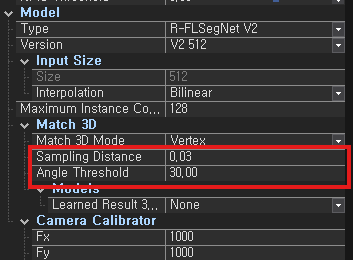

  Fig. Learning Match 3D 파라미터 설정
Depth Map 이미지를 Point Cloud 3D Object 로 변환하기 위한 Camera Calibrator 파라미터를 설정합니다.
- SetLearningCameraCalibrator(const Foundation::CFLPoint<float>& flpFocalLength, const Foundation::CFLPoint<float>& flpPrincipalPoint, float f32DepthScale, const Base::CFLArray<double>& flaDistortionCoefficient, ThreeDim::EDirectionType eDirectionType)
  - Camera Calibrator 정보를 설정합니다.
  - flpFocalLength, flpPrincipalPoint : 카메라의 초점 거리 및 주점
  - flaDistortionCoeff : 카메라 왜곡 계수
  - eDirectionType : z축의 방향
- GUI에서 설정 방법

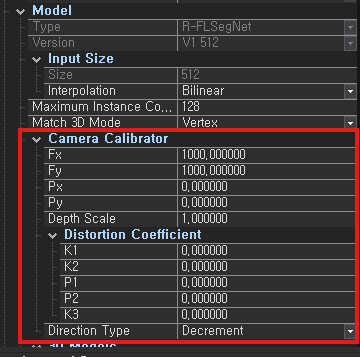

  Fig. Learning Camera Calibrator 설정

4.2 추론 선택 옵션

Instance Segmentation 옵션 설정
3D Match 관련 파라미터를 설정합니다.
- SetInferenceMatch3DParameters(Foundation::EEulerSequence eEulerSequence = Foundation::EEulerSequence_Extrinsic_XYZ, double f64SamplingDistance = 0.03, double f64KeypointRatio = 0.5, double f64MinScore = 0.5, double f64InitialScore = 0.3)
  - 추론 시의 Match 3D 파라미터를 설정합니다.
  - eEulerSequence : 회전 순서
  - f64SamplingDistance : 샘플링 거리
  - f64KeypointRatio : 키포인트 비율
  - f64MinScore : 최소 점수
  - f64InitialScore : 초기 점수 임계 값
- GUI에서 설정 방법

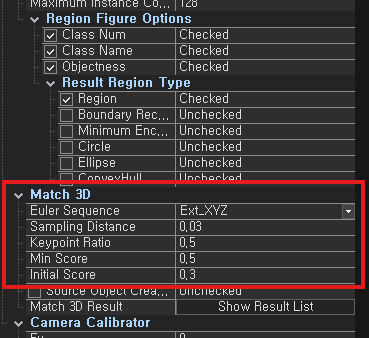

  Fig. Inference Match 3D 파라미터 설정
Depth Map 이미지를 Point Cloud 3D Object 로 변환하기 위한 Camera Calibrator 파라미터를 설정합니다.
- SetInferenceCameraCalibrator(const Foundation::CFLPoint<float>& flpFocalLength, const Foundation::CFLPoint<float>& flpPrincipalPoint, float f32DepthScale, const Base::CFLArray<double>& flaDistortionCoefficient, ThreeDim::EDirectionType eDirectionType)
  - Camera Calibrator 정보를 설정합니다.
  - flpFocalLength, flpPrincipalPoint : 카메라의 초점 거리 및 주점
  - flaDistortionCoeff : 카메라 왜곡 계수
  - eDirectionType : z축의 방향
- GUI에서 설정 방법

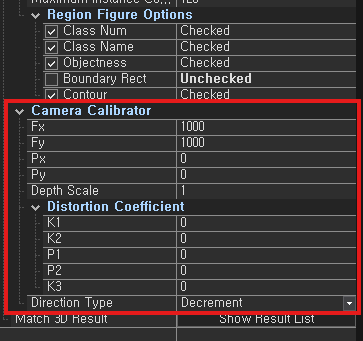

  Fig. Inference Camera Calibrator 설정

5 결과 출력

Inference 결과 출력

Instance Segmentation 결과 출력

3D Match 결과 출력

API
- GetInferenceResultObjectGroupCount()
  - 3D Match 결과인 오브젝트 그룹의 개수를 가져옵니다. 사용된 Depth Map 이미지의 페이지 개수와 동일합니다.
- GetInferenceResultObjectGroup(int64_t i64PageIndex, Foundation::CFL3DObjectGroup& floResult)
  - 입력한 페이지 인덱스의 3D 오브젝트 그룹을 가져옵니다.
- GetInferenceResultObjectGroup(int64_t i64PageIndex, Foundation::CFL3DObjectGroup* pFloResult)
  - 입력한 페이지 인덱스의 3D 오브젝트 그룹을 가져옵니다.
- IsInferenceResultPoseMatrixEnabled(int64_t i64PageIndex, int64_t i64ObjectIndex)
  - 입력한 페이지 인덱스와 오브젝트 인덱스의 객체가 매칭되었는지 여부를 반환합니다.
- GetInferenceResultPoseMatrix(int64_t i64PageIndex, int64_t i64ObjectIndex, ThreeDim::SPoseMatrixParametersMulti& sResult)
  - 입력한 페이지 인덱스와 오브젝트 인덱스의 결과 포즈 행렬 파라미터를 가져옵니다.

예제 코드

CInstanceSegmentation3DDL instanceSegmentation3DDL;

int64_t i64PageCount = instanceSegmentation3DDL.GetInferenceResultObjectGroupCount();

for(int64_t i = 0; i < i64PageCount; i++)
{
    CFL3DObjectGroup flogResult;

    instanceSegmentation3DDL.GetInferenceResultObjectGroup(i, flogResult);

    int64_t i64ResultCount = flogResult.GetObjectCount();

    for(int64_t j = 0; j < i64ResultCount; j++)
    {
        const CFL3DObject* pFloResult = flogResult.GetObjectByIndex(j);

        SPoseMatrixParametersMulti sResult;

        instanceSegmentation3DDL.GetInferenceResultPoseMatrix(i, j, sResult);
    }
}

CInstanceSegmentation3DDL instanceSegmentation3DDL = new CInstanceSegmentation3DDL();

long i64PageCount = instanceSegmentation3DDL.GetInferenceResultObjectGroupCount();

for(long i = 0; i < i64PageCount; i++)
{
    CFL3DObjectGroup flogResult = new CFL3DObjectGroup();

    instanceSegmentation3DDL.GetInferenceResultObjectGroup(i, ref flogResult);

    long i64ResultCount = flogResult.GetObjectCount();

    for(long j = 0; j < i64ResultCount; j++)
    {
        CFL3DObject floResult = flogResult.GetObjectByIndex(j);

        SPoseMatrixParametersMulti sResult = new SPoseMatrixParametersMulti();

        instanceSegmentation3DDL.GetInferenceResultPoseMatrix(i, j, ref sResult);
    }
}

instanceSegmentation3DDL = CInstanceSegmentation3DDL()

i64PageCount = instanceSegmentation3DDL.GetInferenceResultObjectGroupCount()

for i in range(i64PageCount):
    flogResult = CFL3DObjectGroup()

    instanceSegmentation3DDL.GetInferenceResultObjectGroup(i, flogResult)

    i64ResultCount = flogResult.GetObjectCount()

    for j in range(i64ResultCount):
        floResult = flogResult.GetObjectByIndex(j)

        sResult = SPoseMatrixParametersMulti()

        instanceSegmentation3DDL.GetInferenceResultPoseMatrix(i, j, sResult)

학습 정보

Instance Segmentation 학습 정보 출력

3D Model 정보 출력

API
- GetLearned3DModelCount()
  - 3D Model 개수를 가져옵니다.
- GetLearned3DModelClassName(Base::CFLString<wchar_t>& strClassName, int64_t i64Index = 0)
  - 입력한 인덱스의 3D model 클래스 이름을 가져옵니다. 학습한 각 대표 객체의 클래스 번호와 동일합니다.
- GetLearned3DModelSampleObject(const Base::CFLString<wchar_t>& strClassName, Foundation::CFL3DObject* pFloSampledLearn)
  - 입력한 클래스 이름의 3D 오브젝트를 가져옵니다.

예제 코드

CInstanceSegmentation3DDL instanceSegmentation3DDL;

int64_t i64ModelCount = instanceSegmentation3DDL.GetLearned3DModelCount();

for(int64_t i = 0; i < i64ModelCount; i++)
{
    CFLString<wchar_t> flsClassName;
    CFL3DObject floLearned;

    instanceSegmentation3DDL.GetLearned3DModelClassName(flsClassName, i);
    instanceSegmentation3DDL.GetLearned3DModelSampleObject(flsClassName, &floLearned);
}

CInstanceSegmentation3DDL instanceSegmentation3DDL = new CInstanceSegmentation3DDL();

long i64ModelCount = instanceSegmentation3DDL.GetLearned3DModelCount();

for(long i = 0; i < i64ModelCount; i++)
{
    StringBuilder strClassName = new StringBuilder();
    CFL3DObject floLearned = new CFL3DObject();

    instanceSegmentation3DDL.GetLearned3DModelClassName(strClassName, i);
    instanceSegmentation3DDL.GetLearned3DModelSampleObject(strClassName.ToString(), floLearned);
}

instanceSegmentation3DDL = CInstanceSegmentation3DDL()

i64ModelCount = instanceSegmentation3DDL.GetLearned3DModelCount()

for i in range(i64ModelCount):
    strClassName = StringBuilder()
    floLearned = CFL3DObject()

    instanceSegmentation3DDL.GetLearned3DModelClassName(strClassName, i)
    instanceSegmentation3DDL.GetLearned3DModelSampleObject(strClassName.ToString(), floLearned)

GUI에서 확인 방법

Fig. Learned Sample Object 확인

6 추론 결과 검증

검증 이미지를 이용하여 추론한 결과를 분석 할 수 있습니다.
추론 결과 검증
