Lanser Edge Detector

1 개요

Lanser Edge 검출 알고리즘을 이용하여 이미지의 윤곽을 찾아내는 알고리즘입니다.

2 알고리즘 상세 설명

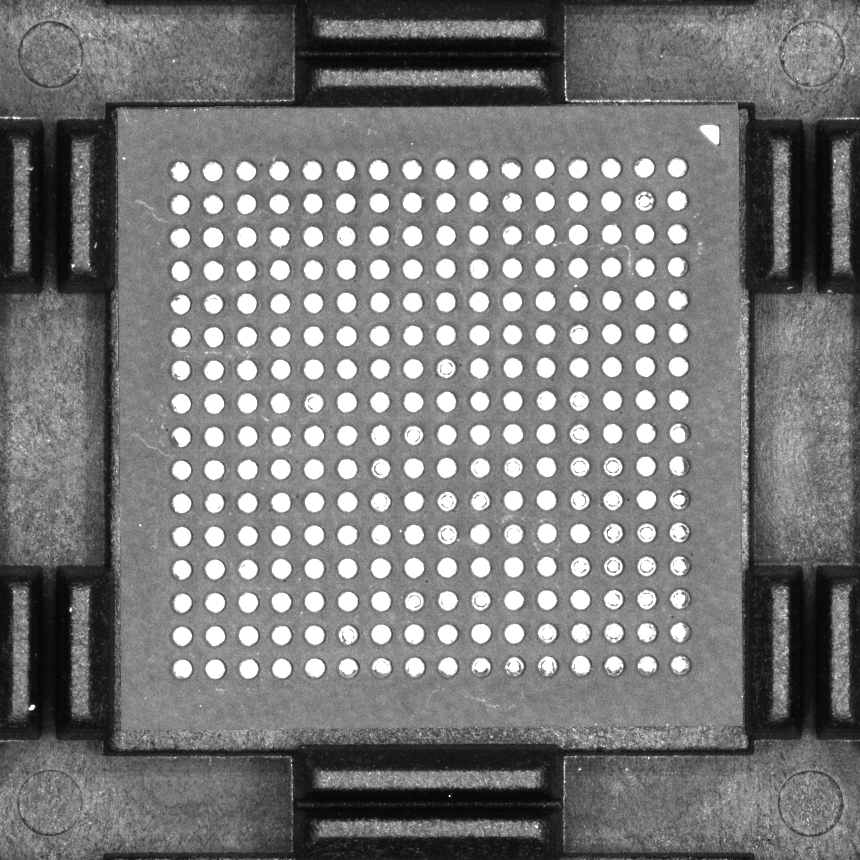

Source Image	Modified Deriche1	Modified Deriche2	Modified Shen

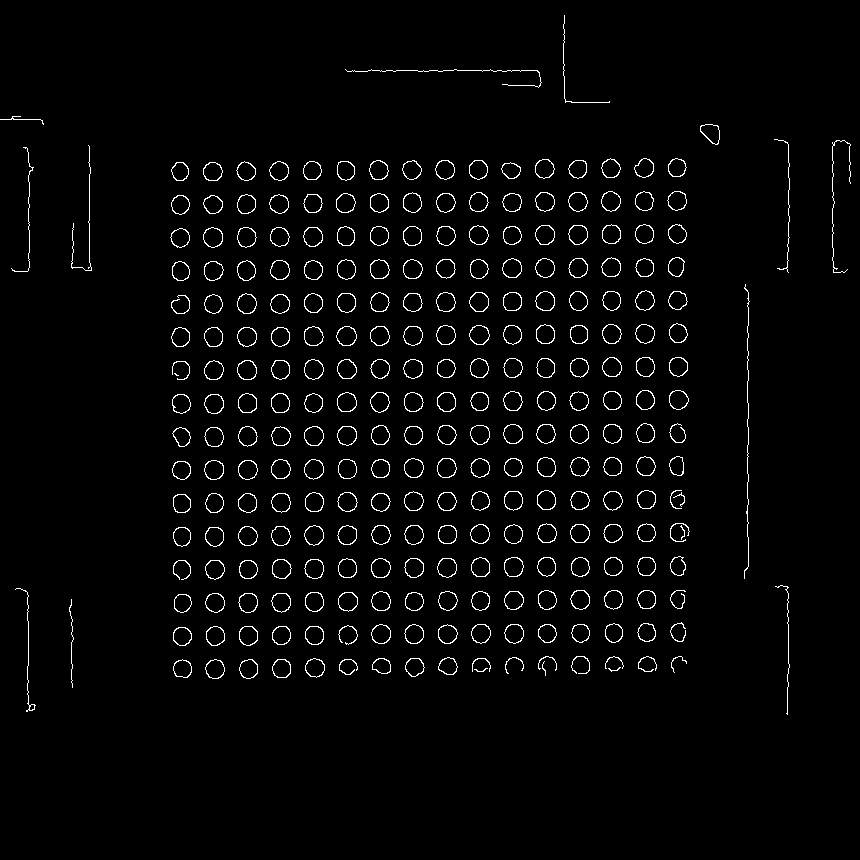

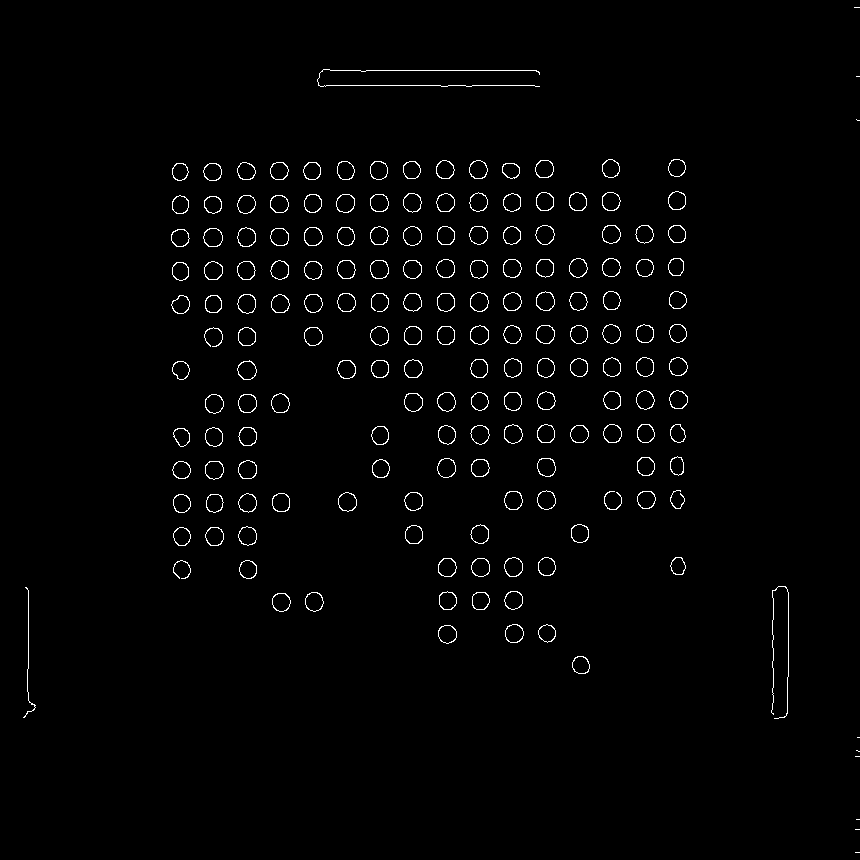

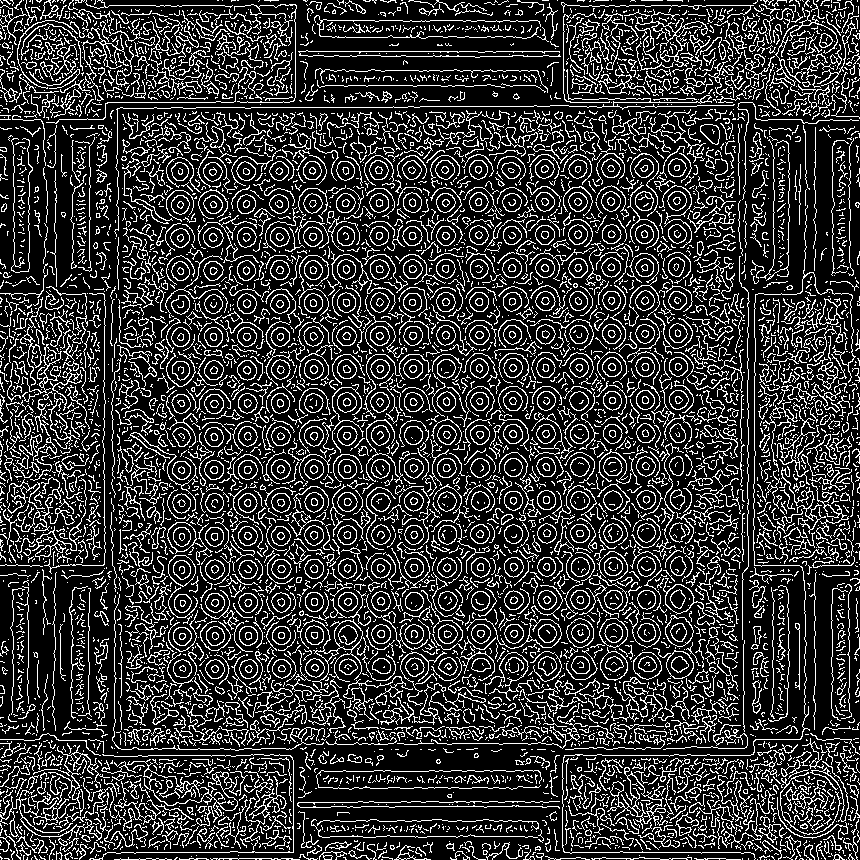

Fig. Modified Deriche1, 2, Shen 결과 이미지

3 파라미터 설정 및 사용 방법

멤버함수	파라미터			설 명
SetAlphaValue	double	f64Alpha	IN	Alpha 값
SetThreshold	CMultiVar<double>	flmvMinmax	IN	최소, 최대 임계값
SetEdgeDetectorMode	EEdgeDetectorMode	eEdgeDetectorMode	IN	Edge 검출기 타입
SetNoiseReduction	eNoiseReduction	ENoiseReduction	IN	스무딩 적용/미적용 설정

f64Alpha - Default Value : 0.5, Recommended Value : [0., 50.]
- 값이 커질 수록 검출되는 Edge 및 노이즈가 줄어듭니다.

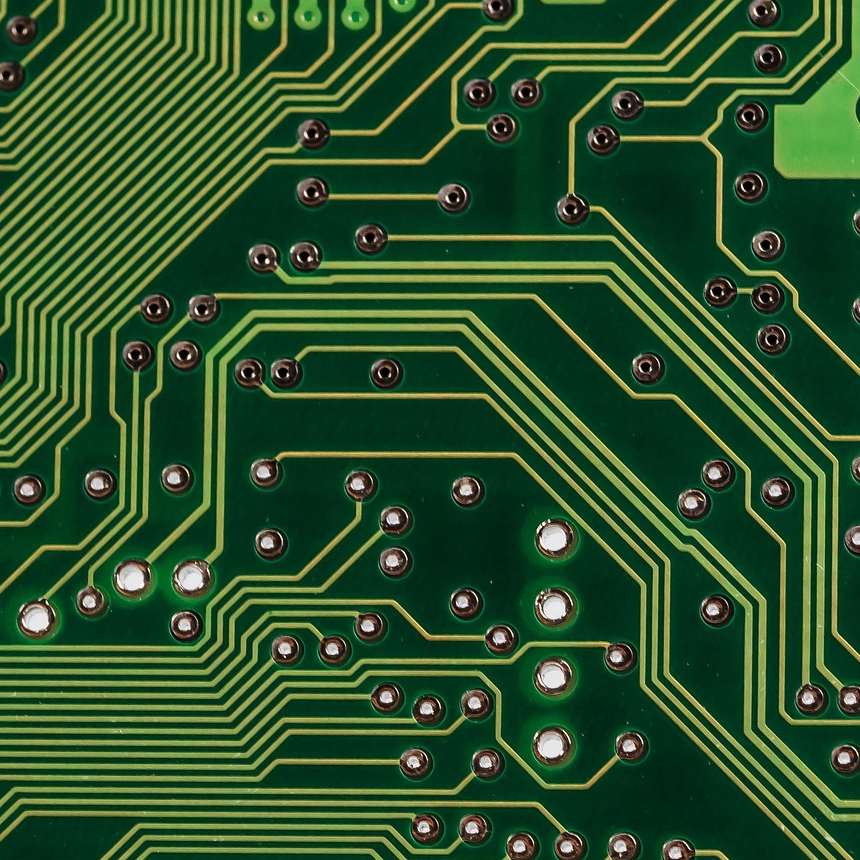

Source Image	Alpha 0.5	Alpha 1	Alpha 1.5

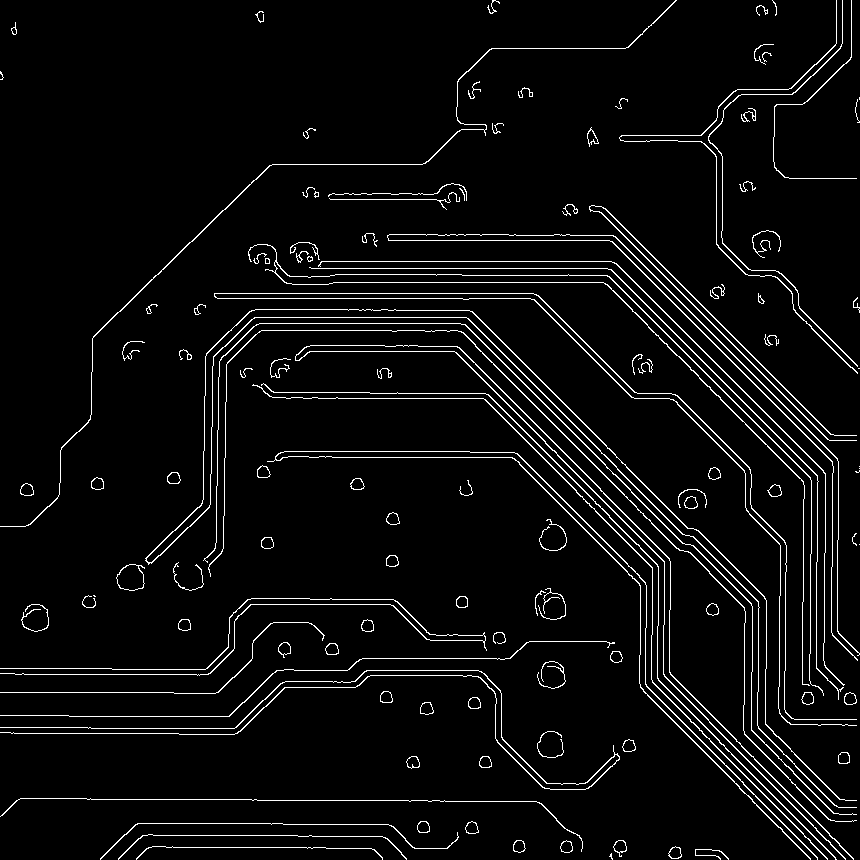

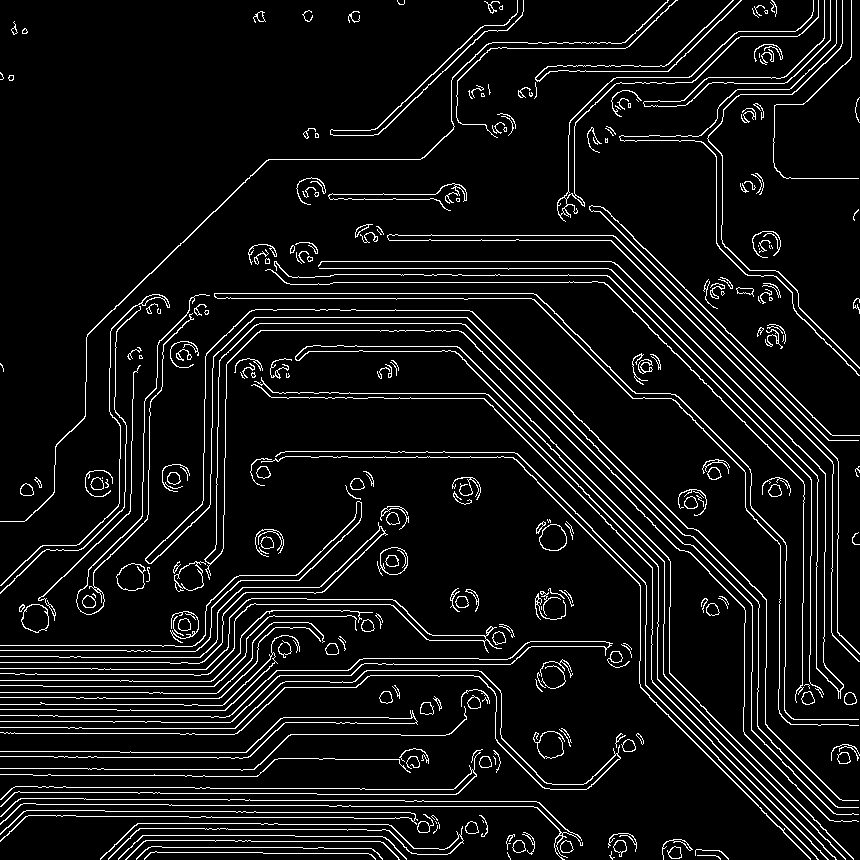

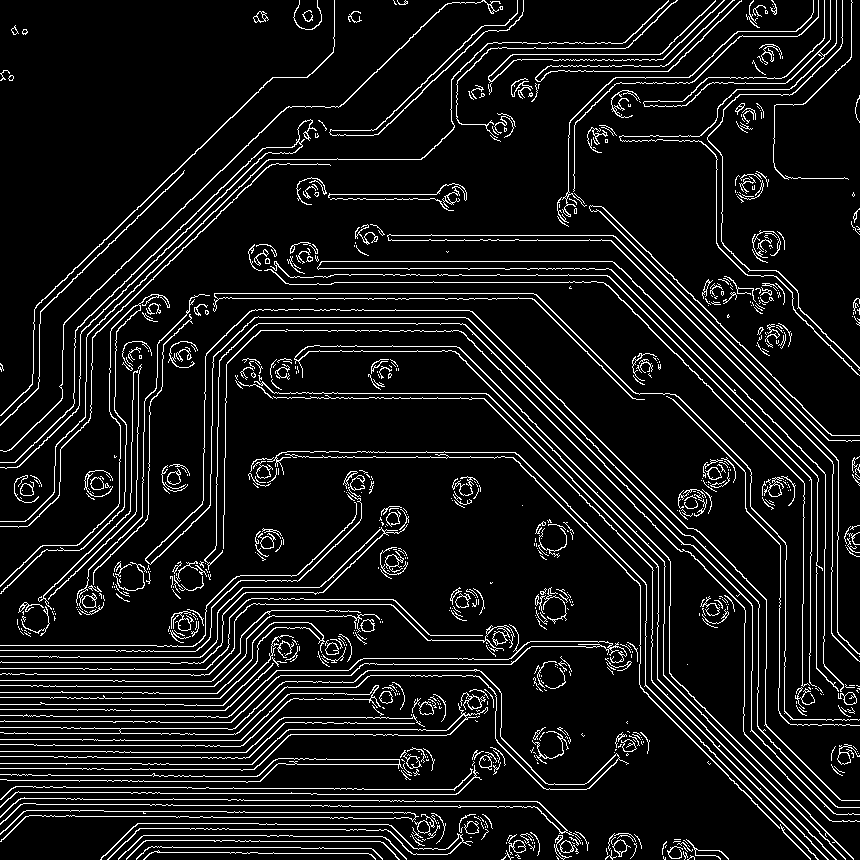

Fig. Alpha 값에 따른 결과 변화

flmvMinmax - Default Value : 40, 128
- Edge 검출의 최소, 최대 임계 값입니다.
eNoiseReduction - Default Value : ENoiseReduction_Normal
- ENoiseReduction_Normal : 스무딩 미적용
- ENoiseReduction_Smoothing : 스무딩 적용
eEdgeDetectorMode - Default Value : EEdgeDetectorMode_Deriche1
- EEdgeDetectorMode_Deriche1 : Modified Deriche1 Detector
- EEdgeDetectorMode_Deriche2 : Modified Deriche2 Detector
- EEdgeDetectorMode_Shen : Modified Shen Detector

4 예제 코드

CLanserEdgeDetector lanserEdgeDetector;
CFLImage fliSourceImage;
CFLImage fliDestinationImage;

lanserEdgeDetector.SetSourceImage(fliSourceImage);
lanserEdgeDetector.SetDestinationImage(fliDestinationImage);

lanserEdgeDetector.SetEdgeDetectorMode(CLanserEdgeDetector::EEdgeDetectorMode_Deriche2);
lanserEdgeDetector.SetAlphaValue(1.5);
lanserEdgeDetector.Execute();

CLanserEdgeDetector lanserEdgeDetector = new CLanserEdgeDetector();
CFLImage fliSourceImage = new CFLImage();
CFLImage fliDestinationImage = new CFLImage();

lanserEdgeDetector.SetSourceImage(ref fliSourceImage);
lanserEdgeDetector.SetDestinationImage(ref fliDestinationImage);
lanserEdgeDetector.SetEdgeDetectorMode(CLanserEdgeDetector.EEdgeDetectorMode.Deriche2);
lanserEdgeDetector.SetAlphaValue(1.5);
lanserEdgeDetector.Execute();
