Deriche Edge Detector

1 개요

Deriche Edge 검출 알고리즘을 이용하여 이미지의 윤곽을 찾아내는 알고리즘입니다.

2 알고리즘 상세 설명

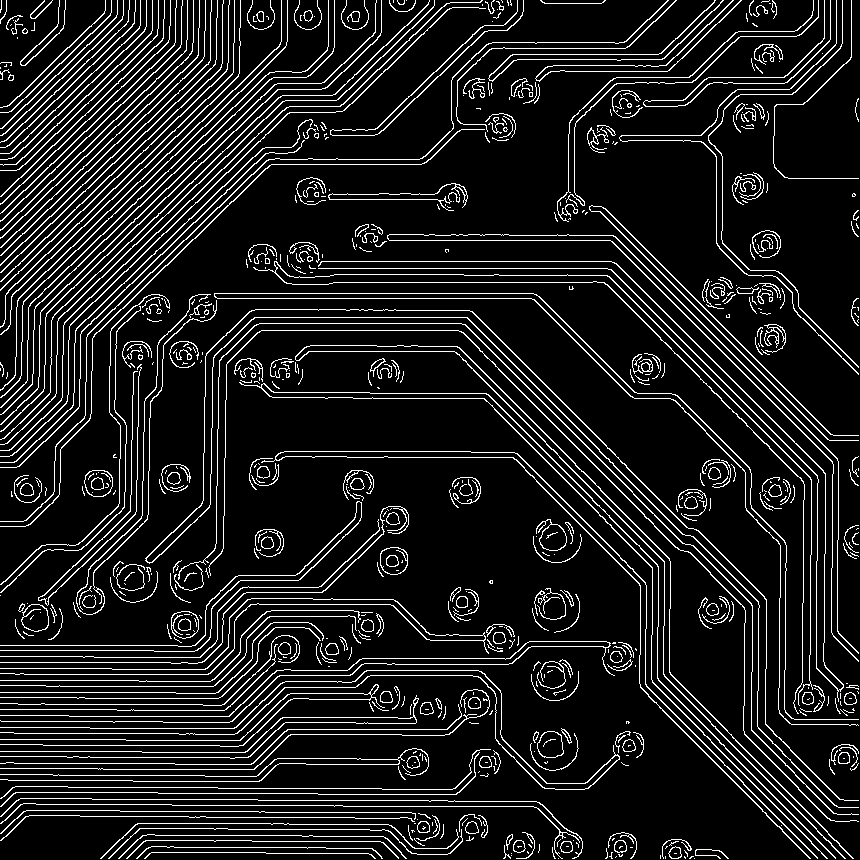

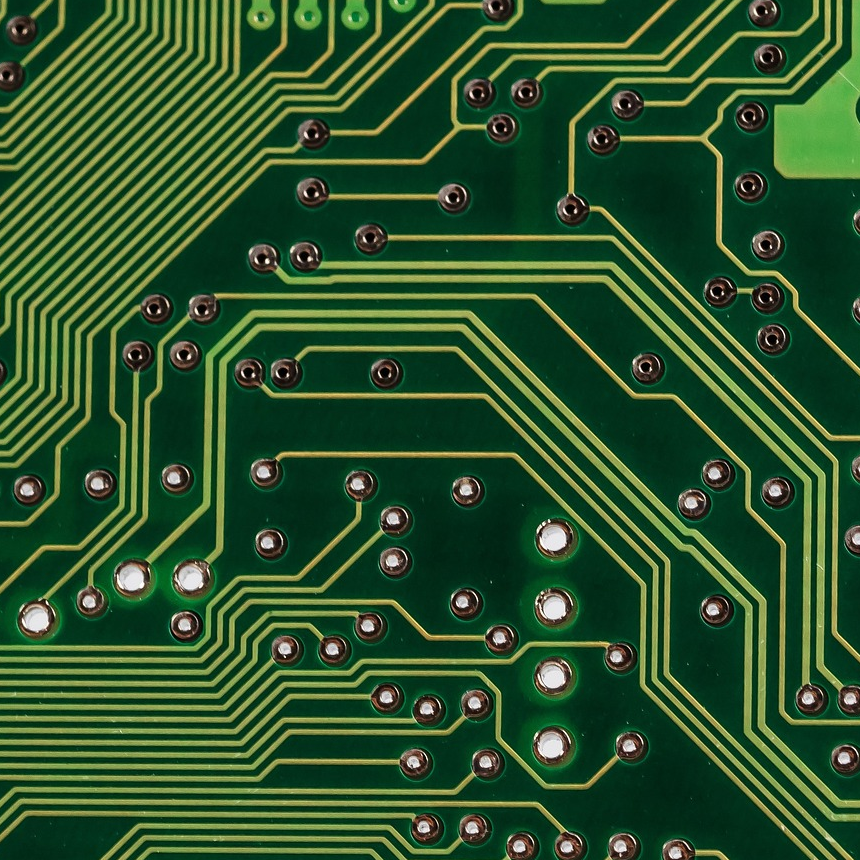

Source Image	Destination Image

Fig. 알고리즘 실행 결과

3 파라미터 설정 및 사용 방법

멤버함수	파라미터			설 명
SetAlpha	double	f64Alpha	IN	Alpha 값
SetThreshold	CMultiVar<double>	flmvMinmax	IN	최소, 최대 임계값
SetConvolutionMode	eMode	EConvolutionMode	IN	스무딩 적용/미적용 설정

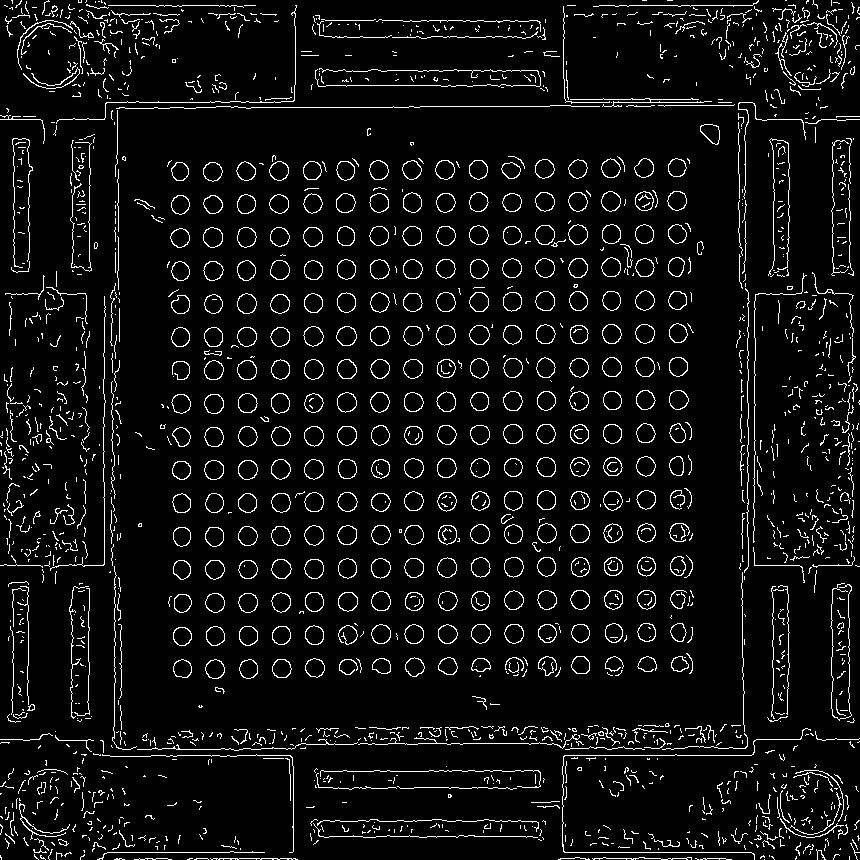

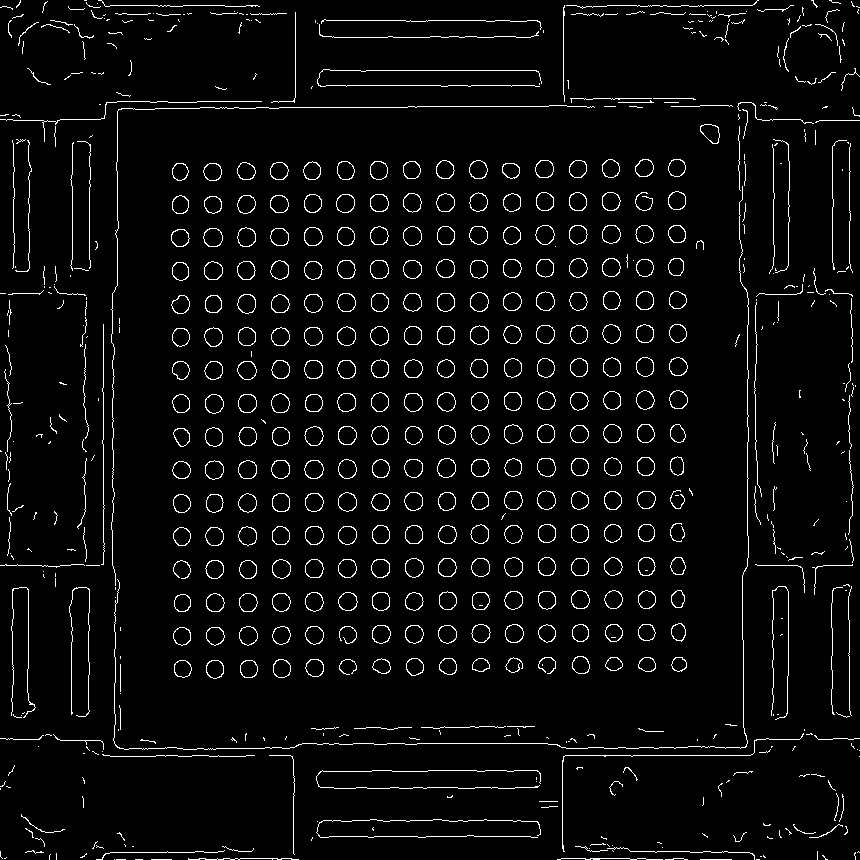

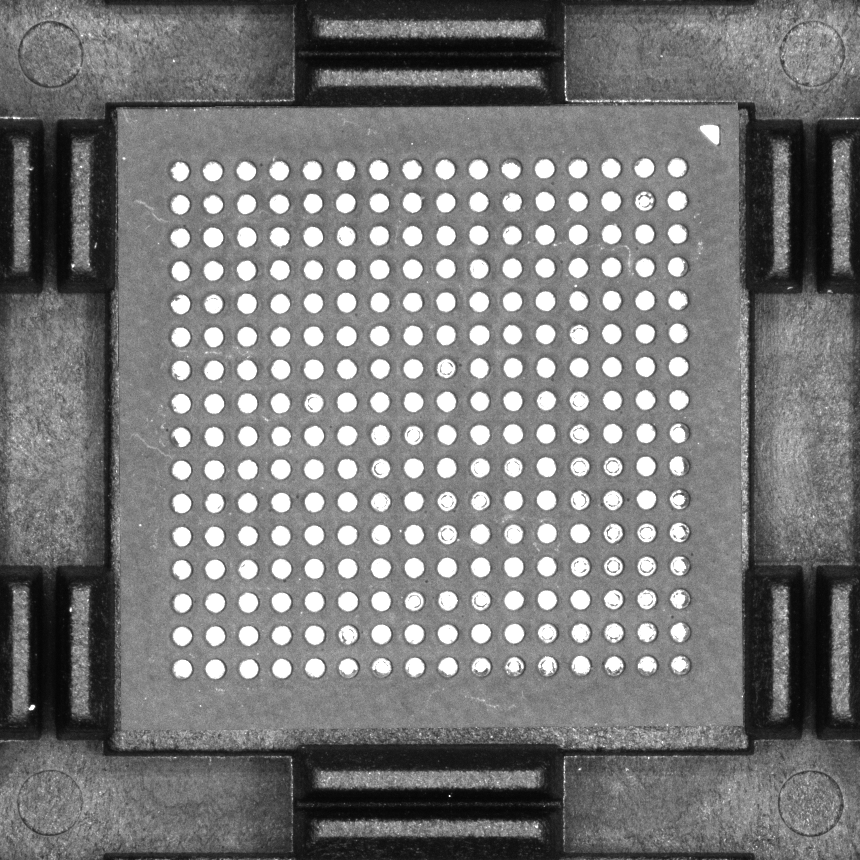

Source Image	Alpha 0.5	Alpha 1	Alpha 50

Fig. Alpha 값에 따른 결과 변화

f(x) = Sxe^{-a|x|}

f64Alpha - Default Value : 1, Recommended Value : [0., 50.]
- Alpha(a) 값은 감쇠 계수로, 스무딩 정도에 영향을 미칩니다.
- Alpha 증가 시 아래와 같은 변화를 보입니다.
  - 엣지 검출이 뚜렷해집니다.
  - 노이즈에 민감해집니다.
  - 스무딩 정도가 감소합니다.
flmvMinmax - Default Value : 20, 25
- Edge 검출의 최소, 최대 임계 값입니다.
eNoiseReduction - Default Value : EConvolutionMode_Normal
- EConvolutionMode_Normal : 스무딩 미적용
- EConvolutionMode_Smoothing : 스무딩 적용

4 예제 코드

CDericheEdgeDetector dericheEdgeDetector;
CFLImage fliSourceImage;

dericheEdgeDetector.SetSourceImage(fliSourceImage);

CFLImage fliDestinationImage;
dericheEdgeDetector.SetDestinationImage(fliDestinationImage);
dericheEdgeDetector.SetConvolutionMode(CDericheEdgeDetector::EConvolutionMode_Smoothing);
dericheEdgeDetector.SetAlpha(50);
dericheEdgeDetector.Execute();

CDericheEdgeDetector dericheEdgeDetector = new CDericheEdgeDetector();
CFLImage fliSourceImage = new CFLImage();
CFLImage fliDestinationImage = new CFLImage();

dericheEdgeDetector.SetSourceImage(ref fliSourceImage);
dericheEdgeDetector.SetDestinationImage(ref fliDestinationImage);
dericheEdgeDetector.SetConvolutionMode(CDericheEdgeDetector.EConvolutionMode.Smoothing);
dericheEdgeDetector.SetAlpha(50);
dericheEdgeDetector.Execute();
