SNAP Objects - Generic

개요

SNAP에서 일반적으로 사용되는 데이터 타입과 구조를 다루는 노드들로 구성됩니다. 데이터를 저장, 처리, 변환하는 데 필요한 다양한 기능을 제공합니다.

1 Variables

단일 데이터 또는 구조체를 저장하고 관리하는 노드입니다.

• Int8, Int16, Int32, Int64
  • 정수형 데이터를 저장하는 노드입니다. Int 뒤의 숫자는 비트 수를 표현하며, 비트 수가 많을수록 더 큰 범위의 정수를 표현할 수 있습니다.
• Uint8, Uint16, Uint32, Uint64
  • 부호 없는 정수형 데이터를 저장하는 노드입니다. 음수를 표현하지 못하는 대신 같은 비트 수에서 양의 정수 표현 범위가 2배 더 큽니다.
• Float, Double
  • 부동소수점 방식으로 실수를 저장하는 노드입니다. Float는 32비트, Double은 64비트입니다.
• Bool
  • 논리값(참/거짓)을 저장하는 노드입니다. 0과 1 또는 True, False로 값을 설정할 수 있습니다.
• String
  • 문자열을 저장하는 노드입니다. 파일 경로, Figure String 등을 저장하는 데에도 사용됩니다.
    • Figure String이란 Image View의 Figure 데이터를 문자열로 표현한 특별한 형태의 String입니다. FLImaging은 Figure String과 Figure 간 변환이 자유롭습니다.
• Point, Point3, Point4
  • 다차원 좌표를 표현하는 노드입니다.
  • Point: 2차원 점, Point3: 3차원 점, Point4: 4차원 점을 각각 표현합니다.
  • 타입은 Bool, String을 제외한 기본 타입을 지원합니다.

2 Arrays, Arrays2, Multi Variables

단일 데이터 및 구조체를 배열로 저장하고 관리하는 노드입니다.

• Multi Variables
  • 기본 데이터 타입(Int, Uint, Float, Double 등)을 배열로 관리할 수 있는 노드입니다.
• Arrays
  • 기본 데이터 타입뿐만 아니라 구조체(Point, Point3, Point4 등)도 배열로 저장할 수 있습니다.
• Arrays2
  • Arrays2는 Array 객체를 저장할 수 있는 2차원 배열입니다.

3 Figure

다양한 도형 객체를 저장하는 노드입니다.

• FLPoint
  • 점을 표현하는 노드입니다.
• FLLine
  • 선을 표현하는 노드입니다.
• FLRect
  • 직사각형을 표현하는 노드입니다.
• FLQuad
  • 사변형을 표현하는 노드입니다.
• FLCircle
  • 원을 표현하는 노드입니다.
• FLEllipse
  • 타원을 표현하는 노드입니다.

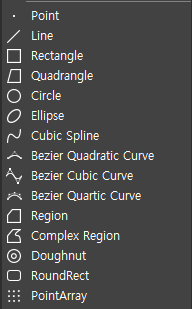

• Figure
  • 다양한 도형객체를 포괄하는 Figure 노드입니다.

• Figure Array
  • 여러 개의 Figure를 배열로 저장하는 노드입니다.
• Figure Text
  • 입력한 Text를 도형으로 변환하여 저장하는 노드입니다.
  • 주로 View Layer 영역에 텍스트로 정보를 출력하기 위해 사용합니다.

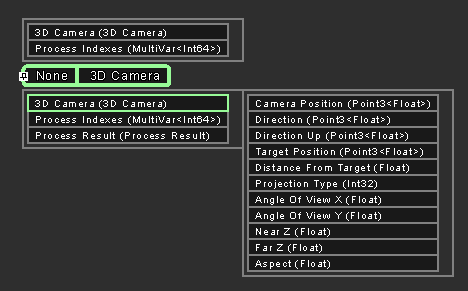

4 3D View Camera

3D View의 시점을 설정합니다.

5 3D Object, Height Map

3D 개발에서 사용하며, 3D View 노드에 연결하여 3D 객체를 디스플레이할 수 있습니다.

• 3D Object
  • 3D 객체의 데이터를 표현할 수 있는 노드입니다.
• 3D Object Height Map
  • 1채널 2D 이미지를 사용하여 3차원 Height map 객체를 모델링 및 렌더링합니다. 이미지는 2D 공간에서 (X, Y) 평면으로 정의되며, 픽셀의 밝기값은 Z(높이)로 변환되어 해당 지점에서의 높이를 결정합니다.
  • 결과적으로 (X,Y)는 평면의 좌표를 나타내고 Z는 각 픽셀의 값으로 결정됩니다.

6 Image

이미지를 관리하는 노드입니다. FLImage 확장자인 .flif 뿐만 아니라 .png, .gif 확장자 등 다양한 이미지 파일도 사용 가능합니다.

6.1 SNAP Process

Image 노드에서 실행할 수 있는 프로세스 목록입니다. 기본값은 Assign입니다.

6.1.1 이미지 노드 자체 동작

1. Load
   1. 지정된 파일 경로에서 이미지를 불러옵니다.
2. Save
   1. 설정된 경로에 이미지를 저장합니다.
3. Clear
   1. 이미지 노드를 초기화합니다.
4. Clear Selected Page
   1. 선택된 페이지의 이미지 버퍼를 초기화합니다. (페이지 자체는 유지)
5. Remove Selected Page
   1. 선택된 페이지를 삭제합니다.
6. Select Page
   1. 특정 페이지를 선택합니다.
7. Set Page Name To Selected Page
   1. 선택된 페이지의 이름을 입력받은 이름으로 변경합니다.

6.1.2 다른 Image 노드와의 상호작용

1. Assign
   1. 입력(Input)으로 연결된 Image 노드의 전체 페이지를 복사합니다.
2. Assign To Selected Page
   1. 선택된 페이지에 입력된 Image 노드의 특정 페이지를 복사합니다.
3. Push Back Page
   1. 입력된 이미지에서 지정된 페이지 하나를 현재 이미지의 맨 뒤에 추가합니다.
4. Push Back Pages
   1. 입력된 이미지의 모든 페이지를 현재 이미지의 맨 뒤에 추가합니다.
5. Push Front Page
   1. 입력된 이미지에서 지정된 페이지 하나를 현재 이미지의 맨 앞에 추가합니다.
6. Push Front Pages
   1. 입력된 이미지의 모든 페이지를 현재 이미지의 맨 앞에 추가합니다.
7. Insert To Selected Page
   1. 선택된 페이지 인덱스에 입력된 이미지에서 지정된 페이지 하나를 삽입합니다.
8. Insert To Selected Pages
   1. 선택된 페이지 인덱스에 입력된 이미지의 모든 페이지를 삽입합니다.

6.1.3 이미지 내 Figure 조작

1. Push Back Figure
   1. 입력된 Figure를 현재 페이지에 추가합니다. (Array의 맨 뒤에 저장)
2. Push Front Figure
   1. 입력된 Figure를 현재 페이지에 추가합니다. (Array의 맨 앞에 저장)
3. Remove Figure
   1. 선택된 Figure Index에 해당하는 Figure를 삭제합니다.
4. Clear Figures
   1. 선택된 페이지에서 모든 Figure를 삭제합니다
5. Clear Figures All Pages
   1. 모든 페이지에서 Figure를 삭제합니다.

7 Block

블록(Block) 은 여러 노드와 간선으로 이루어진 복잡한 작업을 하나의 단위로 묶어 관리하고 재사용성을 높이는 데 사용됩니다. 이를 통해 SNAP View의 복잡성을 줄이고, 작업 흐름을 더 직관적으로 설계할 수 있습니다.

Block의 속성을 적절히 설정하면 특정 이벤트가 발생했을 때 동작하는 특수한 Block으로 동작하게 됩니다. 아래는 다양한 Block 유형과 그 동작을 설명합니다.

• Start Block
  • SNAP 파일 실행 시 가장 먼저 동작하는 Block입니다.
    • 주로 초기화 및 준비 작업을 수행하는 데 사용됩니다.
      • 예 : 파라미터 설정, 장비 초기화(Initialize), 파일 로드 및 환경 설정.
• Pause Block
  • SNAP 파일이 일시 정지될 때 동작하는 Block입니다.
  • 실행 흐름이 중단된 상태에서 특정 작업을 처리할 수 있습니다.
    • 예 : 데이터 저장, 사용자 입력 대기.
    • SNAP View 상단의 Run 버튼을 클릭하거나 단축키 F5를 눌러 실행을 재개할 수 있습니다.
• Resume Block
  • 일시 정지된 작업을 재개할 때 우선적으로 동작하는 Block입니다.
• Stop Block
  • SNAP 실행이 종료되기 직전 동작하는 Block입니다.
  • 실행 종료 시 처리해야 할 작업을 정의합니다.
    • 예: 로그 저장, 결과 파일 생성, 장비 연결 해제(Terminate).
• Error Pause Block, Error Continue Block
  • 동작 과정에서 에러가 발생했을 때 실행되는 Block입니다.
    • 두 Block의 차이:
      Error Pause Block: 에러 발생 시 실행 중단 및 대기.
      Error Continue Block: 에러 발생 후 설정된 처리 방식을 통해 계속 진행.
    • 참고: 에러 처리 방식과 관련된 자세한 내용은 Process와 Process Result 문서를 참고하세요.
• Timer Block
  • 설정한 주기마다 반복 작업을 수행하는 Block입니다.
  • 밀리초(ms)단위로 주기를 설정할 수 있습니다.
  • 예 : 주기적인 장비 상태 점검.

이러한 Block을 적절히 활용하면 SNAP의 작업 흐름을 보다 직관적이고 체계적으로 설계할 수 있습니다.
