Ellipse

1 개요

CFLEllipse 클래스는 타원을 표현하는 클래스입니다. 중심좌표와 x축 반지름, y축 반지름, 도형 각도, 원호 시작 각도와 원호 각도, 원호 처리 타입에 대한 정보를 사용하여 관련된 연산을 수행하는 클래스입니다.

• 템플릿 타입
  • CFLEllipse<double> (= CFLEllipseD)
  • CFLEllipse<float> (= CFLEllipseF)
  • CFLEllipse<int64_t> (= CFLEllipseLL)
  • CFLEllipse<int32_t> (= CFLEllipseL)

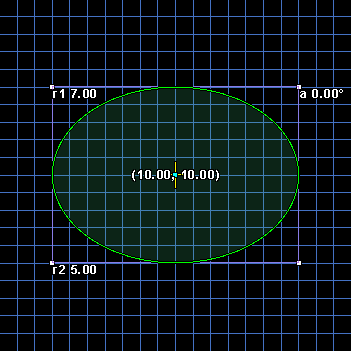

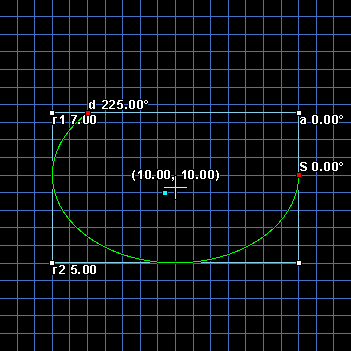

Default	Arc Closing Method : No Close

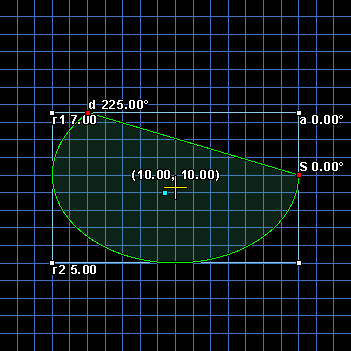

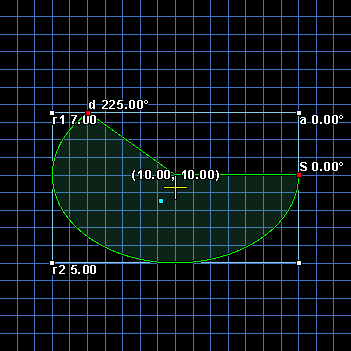

Arc Closing Method : Center	Arc Closing Method : EachOther

2 멤버 함수 목록

아래는 주요 기능별로 정리된 멤버 함수 목록입니다. 각 함수의 상세한 파라미터 설정은 FLImaging® API 레퍼런스를 참고 바랍니다.

1. 타원 설정

• MakeFullEllipse : 타원을 완전한 형태로 만드는 함수 (원호 시작 각도 : 0°, 원호 각도 : 360°, 원호 처리 타입 : EachOther)
• MakeArc : 타원을 원호 형태로 만드는 함수
• SetArcClosingMethod : 원호의 끝점 처리 방법 설정
• GetArcClosingMethod : 원호의 끝점 처리 방법 가져오기
• Fit : 점들과 가장 유사한 형태의 타원을 생성

2. 타원의 기하학적 속성

• GetRadius1 : x축 반지름 가져오기
• GetRadius2 : y축 반지름 가져오기
• GetDiameter : x축 반지름 + y축 반지름을 매개변수로 반환
• GetCircumference : 타원의 둘레 가져오기
• IsArc : 객체가 완전한 타원인지 원호인지 확인
• GetFocus : 타원의 초점 출력

3. 점과 각도 변환

• ConvertPointToDegree : 타원 위의 점이 타원의 중심과 이루는 각도 계산
• ConvertDegreeToPoint : 주어진 각도에서 타원 위의 교점 계산

4. 샘플링 및 교점 계산

• GetSamplingPoints : 원호 위의 점을 지정된 각도 간격으로 추출
• GetOuterMostPoints : 타원과 외접하는 직사각형과의 교점 계산
