Depth Image Reconstruction 3D

1 개요

초점거리가 선형적으로 변화하는 이미지 페이지들의 초점 측정치를 기반으로 대상의 높이를 추정하는 알고리즘

2 알고리즘 상세 설명

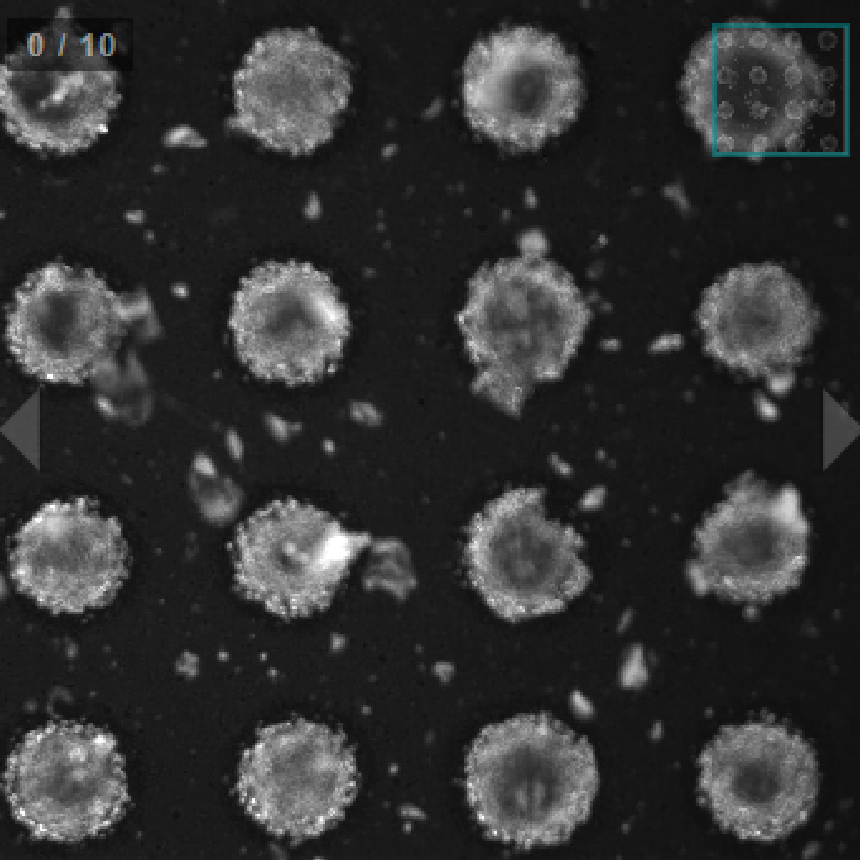

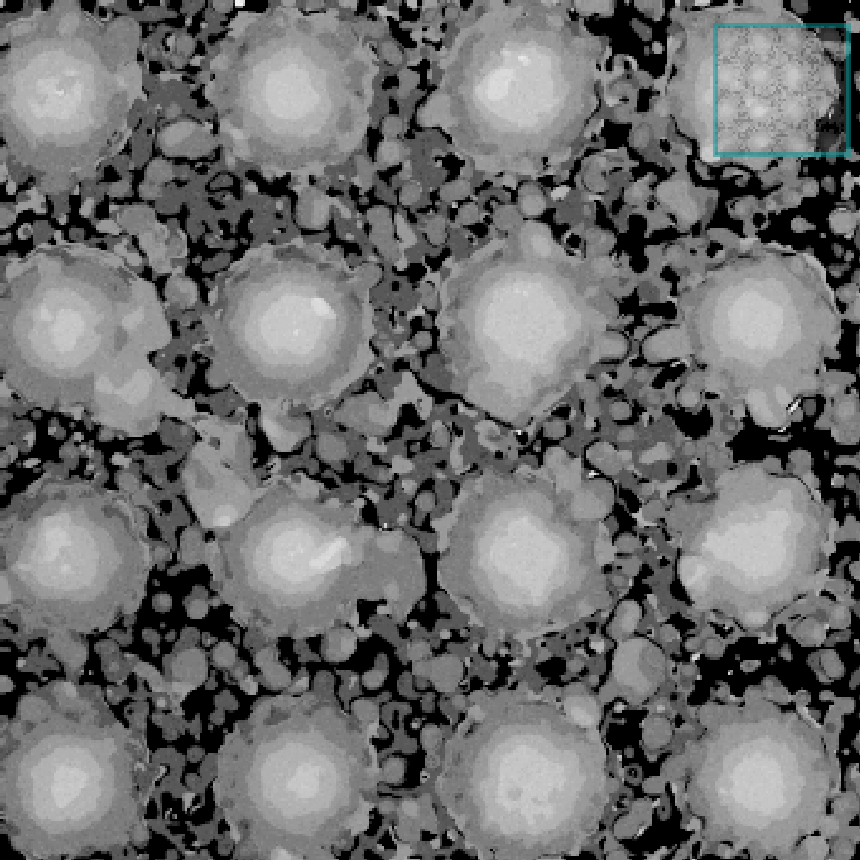

Source Images	Destination Texture Image	Destination Height Map Image

초점 측정치가 높은 페이지의 인덱스를 출력합니다.
부산물로써 함께 출력되는 텍스쳐 이미지는 Multi Focus 알고리즘의 출력 이미지와 유사합니다.

$$p_{i} = \textnormal{arg} \max_{p}{\textnormal{FM}(\textbf{x}_{p,i})}$$

• $\textnormal{FM}$ : focus measure 함수
• $\textbf{x}_{p,i}$ : p 번째 페이지 이미지의 i 번째 픽셀 벡터
• $p_{i}$ : i 번째 픽셀에 대하여 Result Height 출력 값인 페이지 인덱스

소스 페이지 간 Alignment 가 맞지 않는 경우 이를 보정하기 위한 파라미터들이 있으며, 해당 옵션들은 내부에서 Perspective 알고리즘을 호출하는데 사용됩니다.

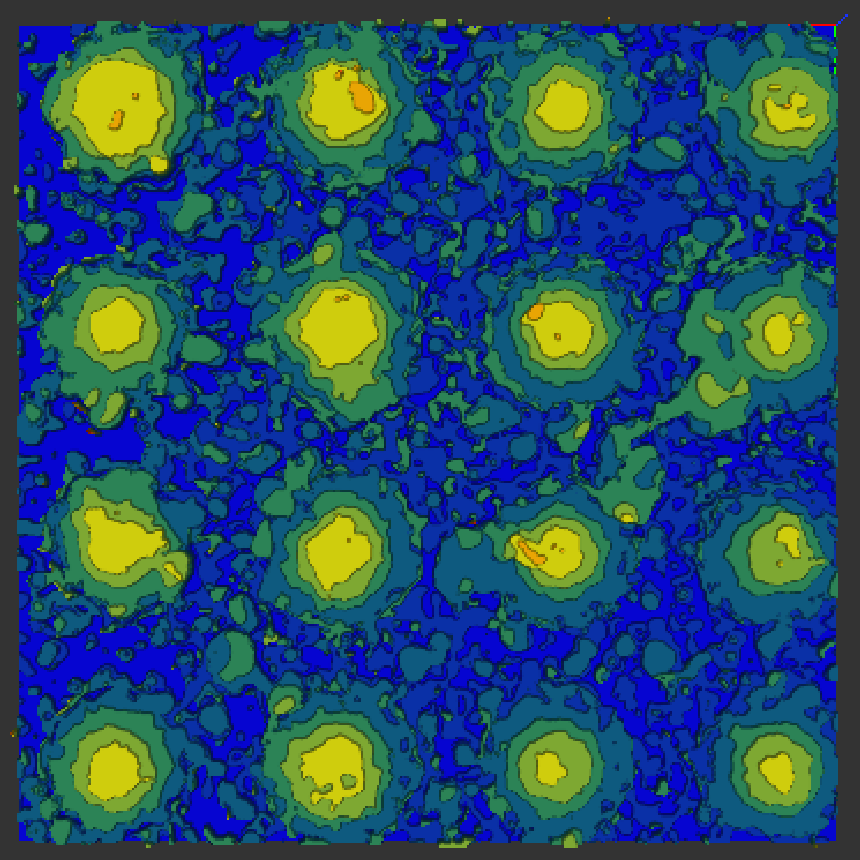

Destination 3D Object

3 파라미터 설정 및 사용 방법

Page Alignment 보정

• CResult SetFirstPageAlignment(const CFLFigure& flfFirstPageAlignment)
  Perspective 알고리즘의 파라미터를 계산하기 위한 첫 번째 페이지의 alignment 도형을 설정합니다. Rect 또는 Quad 가 허용되며, 중간 페이지의 경우 두 도형 의 가중평균을 Perspective 알고리즘의 입력으로 사용합니다.
  모든 페이지의 이미지에서 두 도형의 평균 도형을 타겟으로 변환됩니다.
  • flfFirstPageAlignment : 첫 번째 페이지의 alignment 도형
• const CResult SetLastPageAlignment(const CFLFigure& flfLastPageAlignment)
  Perspective 알고리즘의 파라미터를 계산하기 위한 마지막 페이지의 alignment 도형을 설정합니다. Rect 또는 Quad 가 허용되며, 중간 페이지의 경우 두 도형 의 가중평균을 Perspective 알고리즘의 입력으로 사용합니다.
  모든 페이지의 이미지에서 두 도형의 평균 도형을 타겟으로 변환됩니다.
  • flfLastPageAlignment : 마지막 페이지의 alignment 도형
• const CResult SetInterpolationMethod(EInterpolationMethod eMethod)
  Perspective 알고리즘의 파라미터인 보간 방식을 결정합니다.
  • eMethod : 보간 방식
    • EInterpolationMethod_Bilinear
    • EInterpolationMethod_NearestNeighbor
    • EInterpolationMethod_Bicubic
    • EInterpolationMethod_Lanczos
• const CResult SetAccuracy(EFloatingPointAccuracy eAccuracy )
  Perspective 알고리즘의 파라미터인 연산 정밀도를 설정합니다.
  • eAccuracy : 연산 정밀도
    • EFloatingPointAccuracy_Bit32
    • EFloatingPointAccuracy_Bit64

입력 이미지 페이지 정렬 방향 설정

• const CResult SetDirection(EDirection eDirection)
  입력 이미지의 페이지 인덱스가 순차적으로 정렬된 방식 설정
  • eDirection : 페이지의 포커스 거리 정렬 방식
    Default: EDirection_BottomToTop
    • EDirection_BottomToTop: 카메라와 먼 곳(Bottom) 부터 가까운 곳(Top)이 포커스된 이미지 순서로 정렬된 경우
    • EDirection_TopToBottom: 카메라와 가까운 곳(Top) 부터 먼 곳(Bottom)이 포커스된 이미지 순서로 정렬된 경우

Focus Measure 방식 설정

• const CResult SetDifferentialMethod(EDifferentialMethod eDifferentialMethod)
  포커스 측정 방식을 설정합니다.
  • eDifferentialMethod : 포커스 측정 방식
    Default: EDifferentialMethod_Auto
    • EDifferentialMethod_Auto: Laplacian8
    • EDifferentialMethod_Sobel
    • EDifferentialMethod_Laplacian4
    • EDifferentialMethod_Laplacian8
    • EDifferentialMethod_Gradient
    • EDifferentialMethod_Roberts
    • EDifferentialMethod_Kirsch

Focus Measure 최고점 인덱스 측정 방식 설정

• const CResult EnableGaussianInterpolation(bool bGaussianInterpolation)
  포커스 최고점 측정 시 가우시안 보간을 사용할 것인지 설정합니다.
  활성화 된 경우 최고점 양쪽 두 지점의 Focus Measure 값을 함께 고려하여 세 점이 가우시안 그래프 상에 있다고 가정하고 실수 범위에서 최고점 인덱스를 추정합니다.
  활성화 시 정수 인덱스에 의한 양자화 효과를 보정할 수 있습니다.
  • bGaussianInterpolation : 가우시안 보간 활성화 여부

노이즈 후처리 필터 설정

• const CResult SetFilter(EFilter eFilter)
  입력 이미지의 노이즈 또는 표면의 질감이 없거나, 질감이 있더라도 색상 대비가 질감의 정도 보다 강하여 Defocus 에 의한 영향으로 정상적인 포커스 측정이 힘든 경우 노이즈 및 아티펙트가 발생할 수 있습니다.
  이를 제거하기 위해 Destination 이미지에 노이즈 후처리 필터를 사용할 것인지 설정합니다.
  • eFilter : 노이즈 후처리 필터
    Default: EFilter_Guided
    • EFilter_None
    • EFilter_Bilateral: 해당 필터 사용 시 Sigma Spatial, Sigma Range 의 추가 파라미터를 설정할 수 있습니다.
    • EFilter_Guided: 해당 필터 사용 시 Sigma Spatial, Sigma Range 의 추가 파라미터를 설정할 수 있습니다.
    • EFilter_FLDenoisingType1: 해당 필터 사용 시 Kernel, Sigma, Amplitude 의 추가 파라미터를 설정할 수 있습니다.

출력 이미지 높이 배율 설정

• const CResult SetPixelAccuracy(double f64PixelAccuracyMM)
  픽셀 당 실제 거리를 의미할 수 있으며, Result Height Map 인 Destination 이미지에 곱해질 배율을 설정하는 데 사용됩니다.
  • f64PixelAccuracyMM : 높이 배율의 분모
• const CResult SetDepthPitch(double f64DepthPitchMM)
  페이지 당 변화되는 초점 거리 변화를 의미할 수 있으며, Result Height Map 인 Destination 이미지에 곱해질 배율을 설정하는 데 사용됩니다.
  • f64DepthPitchMM : 높이 배율의 분자

4 예제 코드

CDepthImageReconstruction3D depthImageReconstruction3D;

CFLImage fliSourceImage;
CFLImage fliDestinationTextureImage;
CFLImage fliDestinationHeightMapImage;
CFL3DObjectHeightMap fl3DOHM;

depthImageReconstruction3D.SetSourceImage(fliSourceImage);
depthImageReconstruction3D.SetDestinationTextureImage(fliDestinationTextureImage);
depthImageReconstruction3D.SetDestinationHeightMapImage(fliDestinationHeightMapImage);
depthImageReconstruction3D.SetDestinationObject(fl3DOHM);
depthImageReconstruction3D.SetDirection(CDepthImageReconstruction3D::EDirection_BottomToTop);
depthImageReconstruction3D.SetDifferentialMethod(CDepthImageReconstruction3D::EDifferentialMethod_Auto);
depthImageReconstruction3D.EnableGaussianInterpolation(true);
depthImageReconstruction3D.SetFilter(CDepthImageReconstruction3D::EFilter_FLDenoisingType1);
depthImageReconstruction3D.SetFLDenoisingKernel(3.0);
depthImageReconstruction3D.SetFLDenoisingSigma(2.0);
depthImageReconstruction3D.SetFLDenoisingAmplitue(30.0);
depthImageReconstruction3D.SetPixelAccuracy(1.0);
depthImageReconstruction3D.SetDepthPitch(1.0);

depthImageReconstruction3D.Execute();

CDepthImageReconstruction3D depthImageReconstruction3D = new CDepthImageReconstruction3D();

CFLImage fliSourceImage = new CFLImage();
CFLImage fliDestinationTextureImage = new CFLImage();
CFLImage fliDestinationHeightMapImage = new CFLImage();
CFL3DObjectHeightMap fl3DOHM = new CFL3DObjectHeightMap();

depthImageReconstruction3D.SetSourceImage(ref fliSourceImage);
depthImageReconstruction3D.SetDestinationTextureImage(ref fliDestinationTextureImage);
depthImageReconstruction3D.SetDestinationHeightMapImage(ref fliDestinationHeightMapImage);
depthImageReconstruction3D.SetDestinationObject(ref fl3DOHM);
depthImageReconstruction3D.SetDirection(CDepthImageReconstruction3D.EDirection.BottomToTop);
depthImageReconstruction3D.SetDifferentialMethod(CDepthImageReconstruction3D.EDifferentialMethod.Auto);
depthImageReconstruction3D.EnableGaussianInterpolation(true);
depthImageReconstruction3D.SetFilter(CDepthImageReconstruction3D.EFilter.FLDenoisingType1);
depthImageReconstruction3D.SetFLDenoisingKernel(3.0);
depthImageReconstruction3D.SetFLDenoisingSigma(2.0);
depthImageReconstruction3D.SetFLDenoisingAmplitue(30.0);
depthImageReconstruction3D.SetPixelAccuracy(1.0);
depthImageReconstruction3D.SetDepthPitch(1.0);

depthImageReconstruction3D.Execute();

depthImageReconstruction3D = CDepthImageReconstruction3D()

fliSrcImage = CFLImage()
fliDstImage = CFLImage()
fliTxtImage = CFLImage()
fl3DOHM = CFL3DObjectHeightMap()

depthImageReconstruction3D.SetSourceImage(fliSrcImage)
depthImageReconstruction3D.SetDestinationHeightMapImage(fliDstImage)
depthImageReconstruction3D.SetDestinationTextureImage(fliTxtImage)
depthImageReconstruction3D.SetDestinationObject(fl3DOHM)
depthImageReconstruction3D.SetDirection(CDepthImageReconstruction3D.EDirection.BottomToTop)
depthImageReconstruction3D.SetDifferentialMethod(CDepthImageReconstruction3D.EDifferentialMethod.Auto)
depthImageReconstruction3D.EnableGaussianInterpolation(True)
depthImageReconstruction3D.SetFilter(CDepthImageReconstruction3D.EFilter.FLDenoisingType1)
depthImageReconstruction3D.SetFLDenoisingKernel(3.0)
depthImageReconstruction3D.SetFLDenoisingSigma(2.0)
depthImageReconstruction3D.SetFLDenoisingAmplitue(30.0)
depthImageReconstruction3D.SetPixelAccuracy(1.0)
depthImageReconstruction3D.SetDepthPitch(1.0)

depthImageReconstruction3D.Execute()

5 기타 사항

Supported Feature

• Image
  • Source Image
  • Destination Texture Image
  • Destination Height Map Image
• 3D
  • Destination 3D Object

Supported Format

• Source [in]
  • Page
    • $>$ 1
  • Channel
    • 1-10
    • Combined, Separated
  • Value Type & Depth
    • Signed: 8, 9-16, 32
    • Unsigned: 8, 9-16, 32
    • Floating: 32, 64
• Destination Texture [out]
  • Channel
    • Source 와 일치하는 경우 지원
  • Value Type & Depth
    • Texture 이미지가 있는 경우, Source 와 일치하는 경우 지원
    • Texture 이미지를 생성하는 경우, Source 추종
• **Destination Height Map ** [out]
  • Channel
    • 1
  • Value Type & Depth
    • Floating: 32

6 관련 알고리즘

Perspective Bilateral Filter Guided Filter Multi Focus Depth Image Reconstruction MAP Based 3D
