Modulation Transfer Function 알고리즘은 측정 영역에 가장 밝은 부분과 가장 어두운 부분의 차이를 계산하는 알고리즘 입니다.
Modulation=Imax+IminImax−Imin
max=최대밝기
min=최소밝기
2 알고리즘 상세 설명
알고리즘 동작 결과

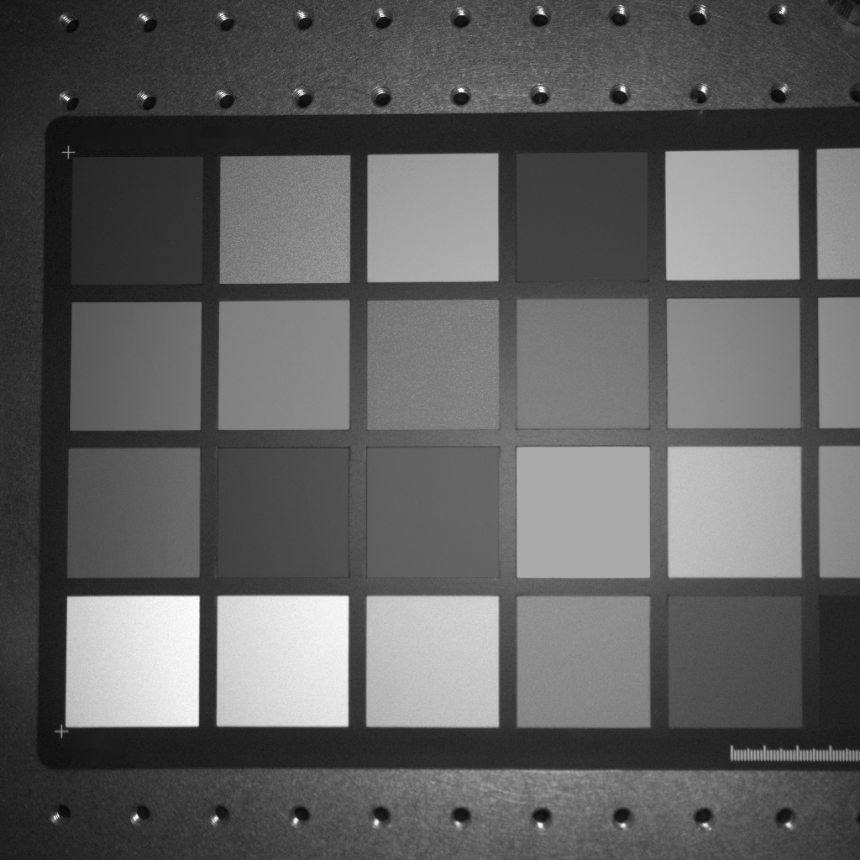

원본 이미지
검사 결과
최대 밝기와 최소 밝기 비율을 나타냅니다.
3 파라미터 설정 및 사용 방법
결과 함수
GetResult MTF 단일 결과 값을 얻어오는 함수
GetResults MTF 결과 값을 Array로 얻어오는 함수
4 예제 코드
CModulationTransferFunction modulationTransferFunction; // 알고리즘 객체 생성
CFLImage fliSourceImage; // 이미지 객체 생성
fliSourceImage.Load(L"D:/Image/MTF/ISO12233Crop.flif"); // 이미지 파일 로드
modulationTransferFunction.SetSourceImage(fliSourceImage); // 이미지 설정CFLRect<double> flfSourceROI(335.248244, 37.425415, 347.388826, 94.561544, 0.000000); // 측정 영역 객체 생성
modulationTransferFunction.SetSourceROI(flfSourceROI);
modulationTransferFunction.Execute(); // 알고리즘 동작
CFLArray<double> flaResultMTF; // 측정 결과를 받아올 객체 생성
modulationTransferFunction.GetResults(flaResultMTF); // 측정 결과 반환
CModulationTransferFunction modulationTransferFunction = new CModulationTransferFunction(); // 알고리즘 객체 생성
CFLImage fliSourceImage = new CFLImage(); // 이미지 객체 생성
fliSourceImage.Load("D:/Image/MTF/ISO12233Crop.flif"); // 이미지 파일 로드
modulationTransferFunction.SetSourceImage(ref fliSourceImage); // 이미지 설정
CFLRect<double> flfSourceROI = new CFLRect<double>(335.248244, 37.425415, 347.388826, 94.561544, 0.000000); // 측정 영역 객체 생성
modulationTransferFunction.SetSourceROI(flfSourceROI);
modulationTransferFunction.Execute(); // 알고리즘 동작
List<double> flaResultMTF = new List<double>(); // 측정 결과를 받아올 객체 생성
modulationTransferFunction.GetResults(ref flaResultMTF); // 측정 결과 반환
modulationTransferFunction = CModulationTransferFunction() # 알고리즘 객체 생성
fliSourceImage = CFLImage() # 이미지 객체 생성
fliSourceImage.Load("D:/Image/MTF/ISO12233Crop.flif") # 이미지 파일 로드
modulationTransferFunction.SetSourceImage(fliSourceImage) # 이미지 설정
flfSourceROI = CFLRect[Double](335.248244, 37.425415, 347.388826, 94.561544, 0.000000) # 측정 영역 객체 생성
modulationTransferFunction.SetSourceROI(flfSourceROI);
modulationTransferFunction.Execute(); # 알고리즘 동작
flaResultMTF = List[Double]() # 측정 결과를 받아올 객체 생성
modulationTransferFunction.GetResults(flaResultMTF) # 측정 결과 반환
원본 이미지
검사 결과
