Alignment Tiling

1 개요

맞닿는 변이 존재하는 이미지들을 하나의 이미지로 병합하는 알고리즘.

2 상세 설명

원본 이미지 묶음에서 지정한 영역들을 바탕으로 맞닿는 변을 이어 하나의 이미지로 병합하는 알고리즘입니다.
입력으로 Multi Source Image 에는 각 페이지마다 인접할 부분의 영역이 Quadrangle 로 지정되어 있어야 합니다.
Quadrangle 은 각 이미지별로 LeftTop 기준으로 시계방향으로 지정하여야 합니다.

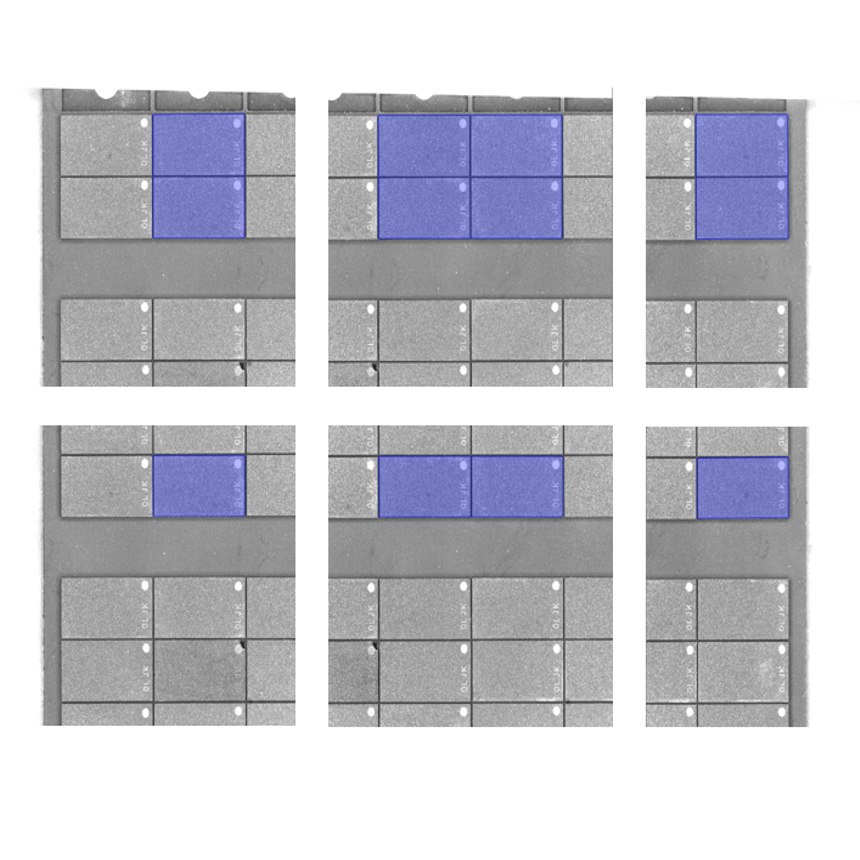

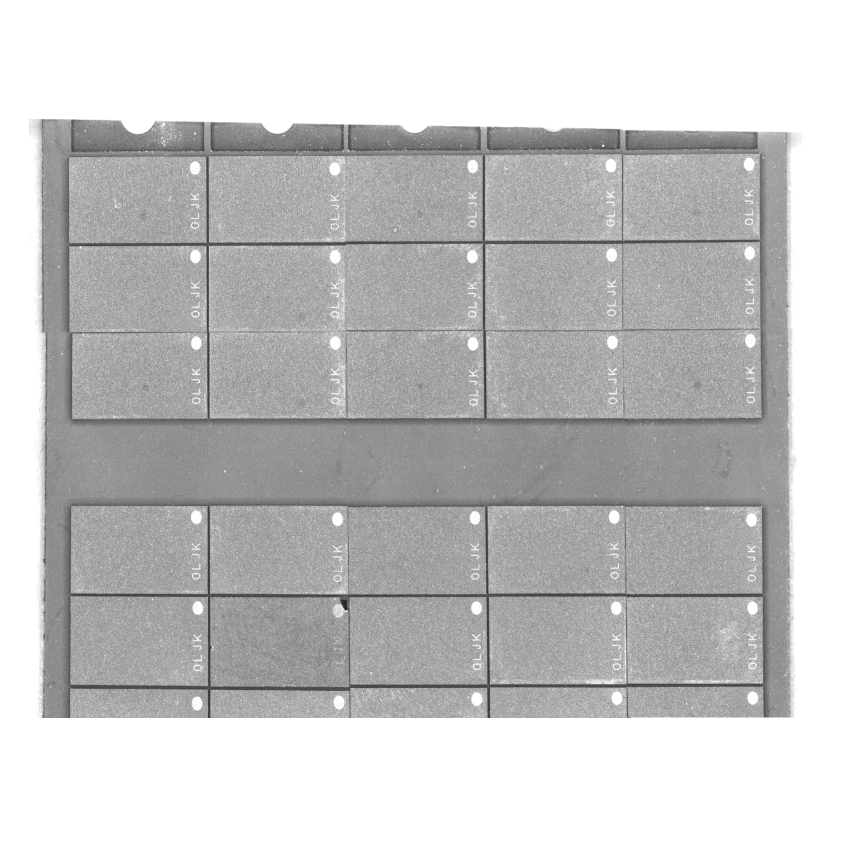

Multi Image	Result

Fig. Alignment Tiling 동작 결과

3 파라미터 설정 및 사용 방법

세팅 함수
- SetPivotPageIndex
  - Pivot이 위치하는 Page를 설정합니다.
- SetImageArrangement
  - 이미지 배열 설정합니다.
- SetInterpolationMethod
  - 보간법을 설정합니다.
  - EInterpolationMethod_Bilinear : 쌍선형(Bilinear) 보간법
  - EInterpolationMethod_NearestNeighbor : 최근접(Nearest Neighbor) 보간법
  - EInterpolationMethod_Bicubic : 쌍입방(Bicubic) 보간법
  - EInterpolationMethod_Lanczos : 란초스(Lanczos) 보간법
- SetAccuracy
  - 연산 장밀도를 설정합니다.
  - EFloatingPointAccuracy_Bit32 : 32Bit 부동 소수점 정밀도
  - EFloatingPointAccuracy_Bit32 : 64Bit 부동 소수점 정밀도
- SetResizeMethod
  - resize 모드를 설정합니다
  - EResizeMethod_Normal : 기본 모드 설정
  - EResizeMethod_Resize : Resize 모드 설정
- SetResultImageSize
  - 결과 이미지의 크기를 설정합니다.
결과 함수
- GetPartialResultRegions
  - 병합에 사용된 부분들이 담긴 배열을 가져옵니다.

4 예제 코드

CAlignmentTiling AlignmentTiling; // 알고리즘 객체 생성

CFLImage fliSourceImage;  // 이미지 객체 생성
fliSourceImage.Load(L"AlignmentTilingExampleImage.flif"); // 이미지 파일 Load
AlignmentTiling.SetSourceImage(fliSourceImage); // 이미지 입력


AlignmentTiling.SetInterpolationMethod(EInterpolationMethod_Bilinear); // 연산 보간 방식 설정
AlignmentTiling.SetAccuracy(EFloatingPointAccuracy_Bit32); // 연산 정밀도 설정
AlignmentTiling.SetImageArrangement(2, 2); // 이미지 배열 설정

AlignmentTiling.Execute(); // 알고리즘 동작

CAlignmentTiling AlignmentTiling = new CAlignmentTiling(); // 알고리즘 객체 생성

CFLImage fliSourceImage = new CFLImage();  // 이미지 객체 생성
fliSourceImage.Load("AlignmentTilingExampleImage.flif"); // 이미지 파일 Load
AlignmentTiling.SetSourceImage(ref fliSourceImage); // 이미지 입력


AlignmentTiling.SetInterpolationMethod(EInterpolationMethod.Bilinear); // 연산 보간 방식 설정
AlignmentTiling.SetAccuracy(EFloatingPointAccuracy.Bit32); // 연산 정밀도 설정
AlignmentTiling.SetImageArrangement(2, 2); // 이미지 배열 설정

AlignmentTiling.Execute(); // 알고리즘 동작
