Wigner Ville Distribution

1 개요

1D 이미지에 Wigner Ville Distribution 을 수행하는 알고리즘입니다.

2 알고리즘 상세 설명

일차적으로 소스 이미지 x(t)를 아닐리틱(analytic) 신호로 변환합니다.
입력받은 Self Correlation Half Length(L) 을 기반으로, 각 픽셀을 중심으로 한 tau = [-L, L] 범위의 self correlation을 계산합니다. L 값이 클수록 주파수 해상도가 올라가지만, 시간 분해능은 감소하는 교환 관계에 있습니다.
이렇게 얻어진 2D 이미지에 대하여 tau 축을 따라 Window 적용 및 FFT를 수행함으로써, 시간 정보가 내재한 주파수 정보를 추출합니다.
Output Mode 설정을 통해 2채널 복소수 또는 1채널 L2 Norm으로 출력 모드 설정이 가능하며, Output Direction으로 출력 이미지상 시간 축(소스 이미지 x 축에 대응)의 방향 또한 Horizontal 및 Vertical로 설정할 수 있습니다.
FFT 수행 시, frequency domain에서 radix가 과도하게 크지 않은 최적의 길이로 증가할 수 있으며, 따라서 2*L + 1 이상의 주파수 축 길이를 가집니다.

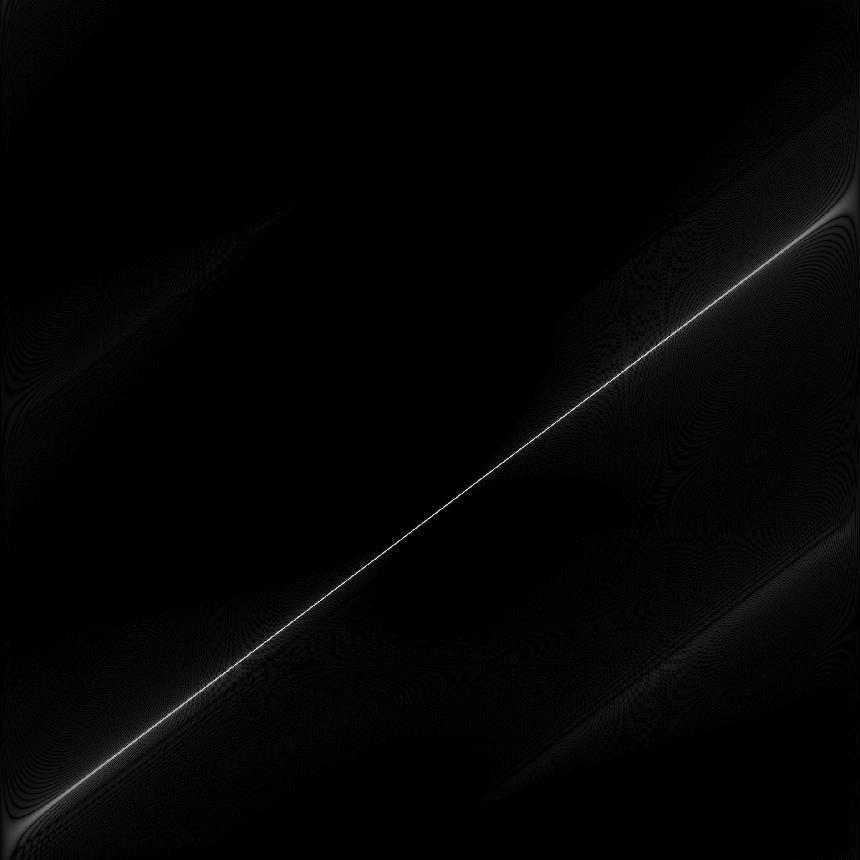

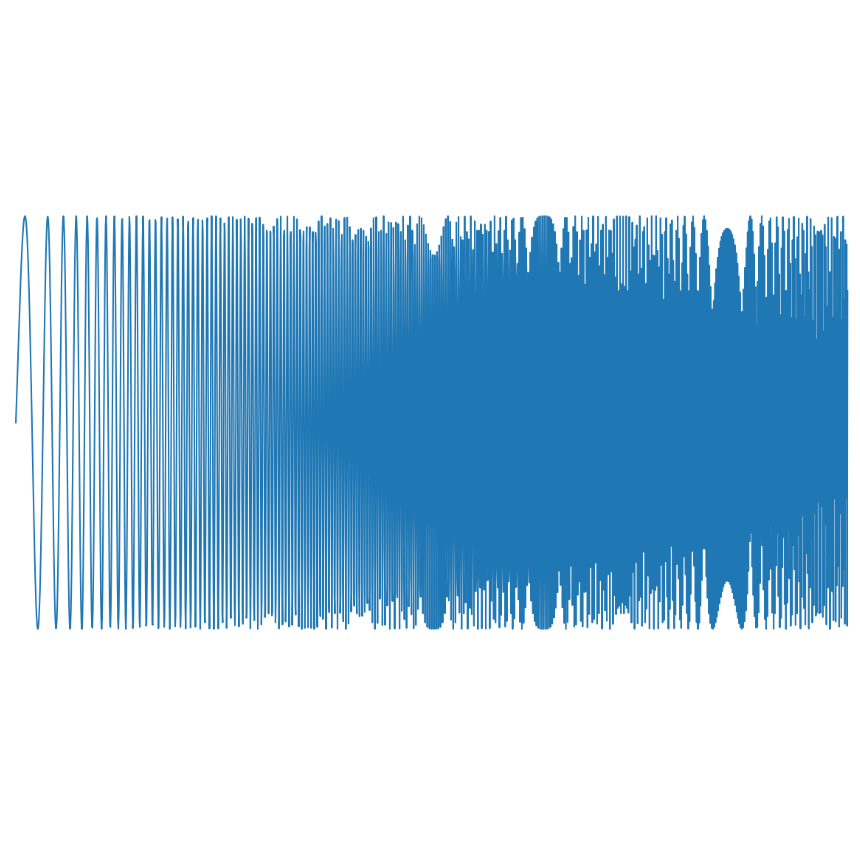

Source Wave Plot	Destination Image

Fig. Chirp 신호의 Wigner Ville Distribution 실행 결과

3 파라미터 설정 및 사용 방법

멤버함수	파라미터			설 명
SetScale	double	f64Scale	IN	소스 데이터에 적용 될 Scale 값

해당 값을 통해 WVD 출력의 수치를 조절할 수 있습니다.
`f64Scale` - **Default Value**: 1.0

멤버함수	파라미터			설 명
SetSelfCorrelationHalfSize	int64_t	i64SelfCorrelationHalfSize	IN	self correlation half size 값

self correlation 시 수행할 tau의 범위를 설정합니다. 해당 값이 L일 때, tau = [-L, L]의 2*L+1 길이 구간을 가집니다. 이 길이가 길수록 주파수 해상도가 높아지지만, 시간 분해능은 낮아집니다.
`i64SelfCorrelationHalfSize` - **Default Value**: 1

멤버함수	파라미터			설 명
SetSelfCorrelationWindow	CWignerVilleDistribution::ESelfCorrelationWindow	eSelfCorrelationWindow	IN	self correlation window 값

self correlation 값의 tau 축에 취할 window 종류를 설정합니다.
- None (rectangle)
- Hann (a0 = 0.5, a1 = 0.5)
- Hamming (a0 = 0.53836, a1 = 0.46164)
- Blackman (a0 = 0.42659, a1 = 0.49656, a2 = 0.076849)
- BlackmanNuttall (a0 = 0.3635819, a1 = 0.4891775, a2 = 0.1365995, a3 = 0.0106411)
- BlackmanHarris (a0 = 0.35875, a1 = 0.48829, a2 = 0.14128, a3 = 0.01168)
- Gaussian (sigma used)
`eSelfCorrelationWindow` - **Default Value**: CWignerVilleDistribution::ESelfCorrelationWindow_None

멤버함수	파라미터			설 명
SetSigma	double	f64Sigma	IN	Gaussian window 의 Sigma 값

Gaussian window 의 sigma 값을 설정합니다.
`f64Sigma` - **Default Value**: 0.1, (0, 0.5]

멤버함수	파라미터			설 명
SetOutputMode	CWignerVilleDistribution::EOutputMode	eOutputMode	IN	output mode 값

출력 방식을 결정할 output mode를 설정합니다.
- L2Norm
- Complex
`eOutputMode` - **Default Value**: CWignerVilleDistribution::EOutputMode_L2Norm

멤버함수	파라미터			설 명
SetOutputDirection	CWignerVilleDistribution::EOutputDirection	eOutputDirection	IN	output direction 값

출력 방향을 결정할 output direction을 설정합니다.
- Horizontal
- Vertical
`eOutputDirection` - **Default Value**: CWignerVilleDistribution::EOutputDirection_Horizontal

4 예제 코드

CWignerVilleDistribution wignerVilleDistribution;

if((res = wignerVilleDistribution.SetSourceImage(fliSrcImage)).IsFail())
    break;
if((res = wignerVilleDistribution.SetDestinationImage(fliDstImage)).IsFail())
    break;
if((res = wignerVilleDistribution.SetScale(0.00004)).IsFail())
    break;
if((res = wignerVilleDistribution.SetSelfCorrelationHalfSize(511)).IsFail())
    break;
if((res = wignerVilleDistribution.SetSelfCorrelationWindow(CWignerVilleDistribution::ESelfCorrelationWindow_Gaussian)).IsFail())
    break;
if((res = wignerVilleDistribution.SetSigma(0.3)).IsFail())
    break;
if((res = wignerVilleDistribution.SetOutputMode(CWignerVilleDistribution::EOutputMode_L2Norm)).IsFail())
    break;
if((res = wignerVilleDistribution.SetOutputDirection(CWignerVilleDistribution::EOutputDirection_Horizontal)).IsFail())
    break;

if((res = wignerVilleDistribution.Execute()).IsFail())
    break;

CWignerVilleDistribution wignerVilleDistribution = new CWignerVilleDistribution();

if((res = wignerVilleDistribution.SetSourceImage(ref fliSrcImage)).IsFail())
    break;
if((res = wignerVilleDistribution.SetDestinationImage(ref fliDstImage)).IsFail())
    break;
if((res = wignerVilleDistribution.SetScale(0.00004)).IsFail())
    break;
if((res = wignerVilleDistribution.SetSelfCorrelationHalfSize(511)).IsFail())
    break;
if((res = wignerVilleDistribution.SetSelfCorrelationWindow(CWignerVilleDistribution.ESelfCorrelationWindow.Gaussian)).IsFail())
    break;
if((res = wignerVilleDistribution.SetSigma(0.3)).IsFail())
    break;
if((res = wignerVilleDistribution.SetOutputMode(CWignerVilleDistribution.EOutputMode.L2Norm)).IsFail())
    break;
if((res = wignerVilleDistribution.SetOutputDirection(CWignerVilleDistribution.EOutputDirection.Horizontal)).IsFail())
    break;

if((res = wignerVilleDistribution.Execute()).IsFail())
    break;

wignerVilleDistribution = CWignerVilleDistribution()

if (res := wignerVilleDistribution.SetSourceImage(fliSrcImage)[0]).IsFail():
    break
if (res := wignerVilleDistribution.SetDestinationImage(fliDstImage)[0]).IsFail():
    break
if (res := wignerVilleDistribution.SetScale(0.00004)).IsFail():
    break
if (res := wignerVilleDistribution.SetSelfCorrelationHalfSize(511)).IsFail():
    break
if (res := wignerVilleDistribution.SetSelfCorrelationWindow(CWignerVilleDistribution.ESelfCorrelationWindow.Gaussian)).IsFail():
    break
if (res := wignerVilleDistribution.SetSigma(0.3)).IsFail():
    break
if (res := wignerVilleDistribution.SetOutputMode(CWignerVilleDistribution.EOutputMode.L2Norm)).IsFail():
    break
if (res := wignerVilleDistribution.SetOutputDirection(CWignerVilleDistribution.EOutputDirection.Horizontal)).IsFail():
    break

if (res := wignerVilleDistribution.Execute()).IsFail():
    break
