1.1 Hough Transform Line

1 개요

Hough Transform Line 알고리즘은 허프 변환을 통해 직선을 검출하는 알고리즘 입니다.

2 알고리즘 상세 설명

알고리즘 동작 결과

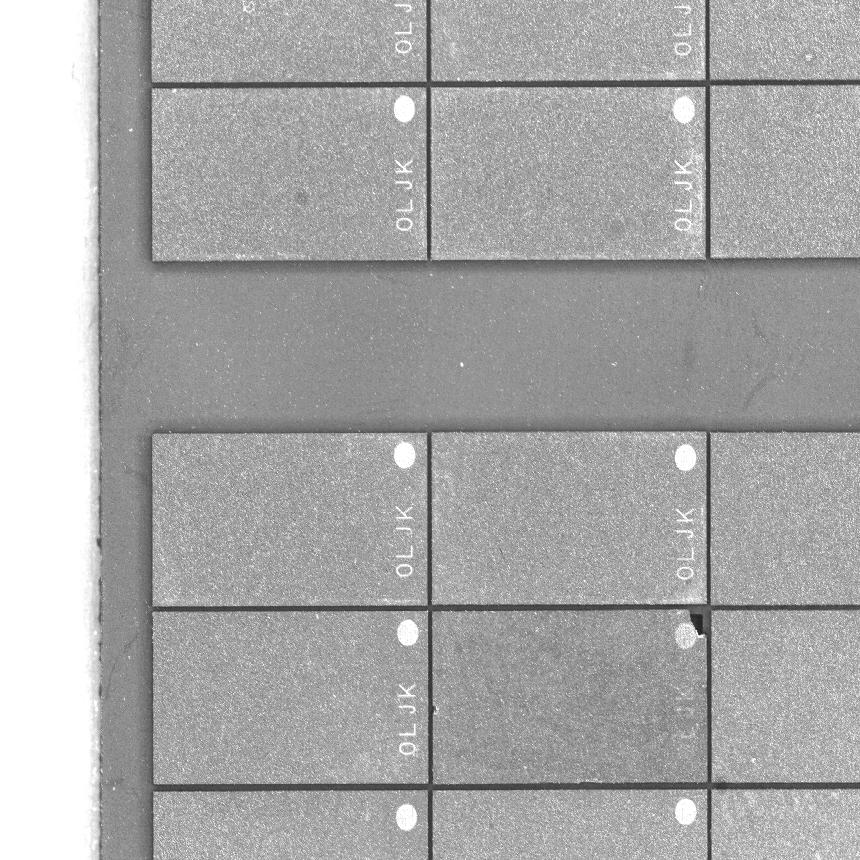

알고리즘 동작 결과			원본 이미지	검사 결과

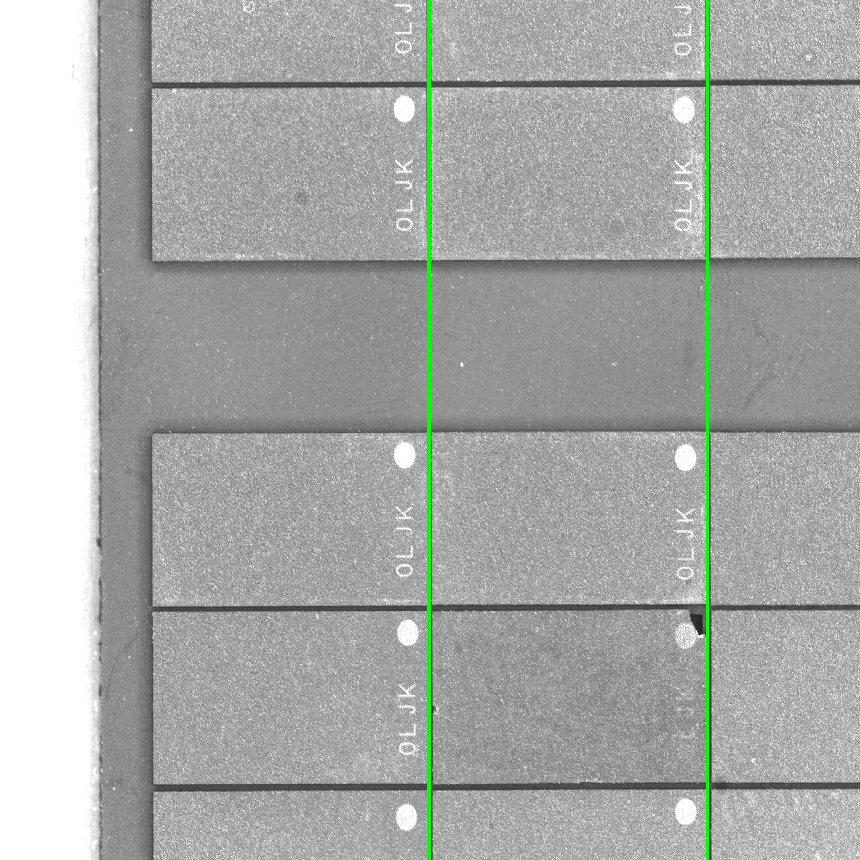

검출된 직선 결과

3 파라미터 설정 및 사용 방법

세팅 함수
- SetHoughShape
  - 검출할 객체 타입을 설정합니다.
  - EHoughShape_Line 직선 검출
  - EHoughShape_Circle 원 검출
- SetPixelThreshold
  - 검출 기준 임계값을 설정합니다.
  - 다채널 이미지에 대해서는 Format Converter를 사용하여 1채널 이미지로 변환 후에 논리값 확인이 진행됩니다. 1비트 이미지와 같은 극단적인 입력의 경우, 이 과정에서 생각과 다르게 동작할 수도 있습니다.
- SetLogicalCondition
  - 검출 기준에 논리 조건을 설정합니다. SetPixelThreshold로 설정한 임계값에 대해 이 논리 조건을 통과한 픽셀들에 대해서만 검출이 진행됩니다.
- SetAngleResolution
  - 검출하는 직선의 각도 간격을 설정합니다.
- SetMinPixelCount
  - 최소 픽셀 카운트 갯수을 설정합니다.
- SetNearbyLineFilter
  - 인접한 거리에 필터링 값을 입력합니다. 인접 선분 검출 필터가 설정되어 있을 때만 의미 있게 작동합니다.
- SetMaxDistanceFromZero
  - 이미지의 원점을 기준으로 범위를 설정합니다. 해당 범위를 지나는 직선만 검출합니다.
- SetMaxCount
  - 출력할 객체의 최대 개수를 설정합니다.
- EnableCannyEdgeAppliance
  - 캐니 에지 검출기 사용 유무를 설정합니다.
- EnableAdjacentFilterAppliance
  - 인접한 선분에 대한 검출 필터를 설정합니다.
결과 함수
- GetResultLines 검출된 Line 결과 값을 얻어오는 함수

4 예제 코드

CHoughTransform houghTransform; // 알고리즘 객체 생성

CFLImage fliSourceImage; // 이미지 객체 생성
fliSourceImage.Load(L"C:/Sudoku.flif"); // 이미지 파일 로드

houghTransform.SetSourceImage(fliSourceImage); // 이미지 설정
houghTransform.SetHoughShape(CHoughTransform::EHoughShape_Line);	// 검출할 타입 설정
houghTransform.SetPixelThreshold(128.0); // 검출 기준 임계값 설정
houghTransform.SetLogicalCondition(ELogicalCondition_Less); // 논리 조건 설정
houghTransform.SetAngleResolution(1); // 선분 각 해상도 설정
houghTransform.SetMinPixelCount(300); // 최소 누적 픽셀 기준 설정
houghTransform.SetNearbyLineFilter(20); // 인접 거리 필터 설정
houghTransform.SetMaxCount(1000); // 최대 결과 출력 갯수
houghTransform.Execute();

CFLFigureArray flfaLines; // 결과를 받을 객체 생성

houghTransform.GetResultLines(flfaLines); // 결과 반환

CHoughTransform houghTransform = new CHoughTransform(); // 알고리즘 객체 생성

CFLImage fliSourceImage = new CFLImage(); // 이미지 객체 생성
fliSourceImage.Load("C:/Sudoku.flif"); // 이미지 파일 로드

houghTransform.SetSourceImage(ref fliSourceImage); // 이미지 설정
houghTransform.SetHoughShape(CHoughTransform.EHoughShape.Line); // 검출할 타입 설정
houghTransform.SetPixelThreshold(128.0); // 검출 기준 임계값 설정
houghTransform.SetLogicalCondition(ELogicalCondition.Less); // 논리 조건 설정
houghTransform.SetAngleResolution(1); // 선분 각 해상도 설정
houghTransform.SetMinPixelCount(300); // 최소 누적 픽셀 기준 설정
houghTransform.SetNearbyLineFilter(20); // 인접 거리 필터 설정
houghTransform.SetMaxCount(1000); // 최대 결과 출력 갯수
houghTransform.Execute();

CFLFigureArray flfaLines = new CFLFigureArray(); // 결과를 받을 객체 생성

houghTransform.GetResultLines(ref flfaLines); // 결과 반환

houghTransform = CHoughTransform() # 알고리즘 객체 생성

fliSourceImage = CFLImage() # 이미지 객체 생성
fliSourceImage.Load("C:/Sudoku.flif") # 이미지 파일 로드

houghTransform.SetSourceImage(fliSourceImage) # 이미지 설정
houghTransform.SetHoughShape(CHoughTransform.EHoughShape.Line) # 검출할 타입 설정
houghTransform.SetPixelThreshold(128.0) # 검출 기준 임계값 설정
houghTransform.SetLogicalCondition(ELogicalCondition.Less) # 논리 조건 설정
houghTransform.SetAngleResolution(1) # 선분 각 해상도 설정
houghTransform.SetMinPixelCount(300) # 최소 누적 픽셀 기준 설정
houghTransform.SetNearbyLineFilter(20) # 인접 거리 필터 설정
houghTransform.SetMaxCount(1000) # 최대 결과 출력 갯수
houghTransform.Execute()

flfaLines = CFLFigureArray() # 결과를 받을 객체 생성

houghTransform.GetResultLines(flfaLines) # 결과 반환
