16.6.1 Hough Transform Circle

1 개요

Hough Transform Circle 알고리즘은 허프 변환을 통해 원을 검출하는 알고리즘 입니다.

2 알고리즘 상세 설명

알고리즘 동작 결과

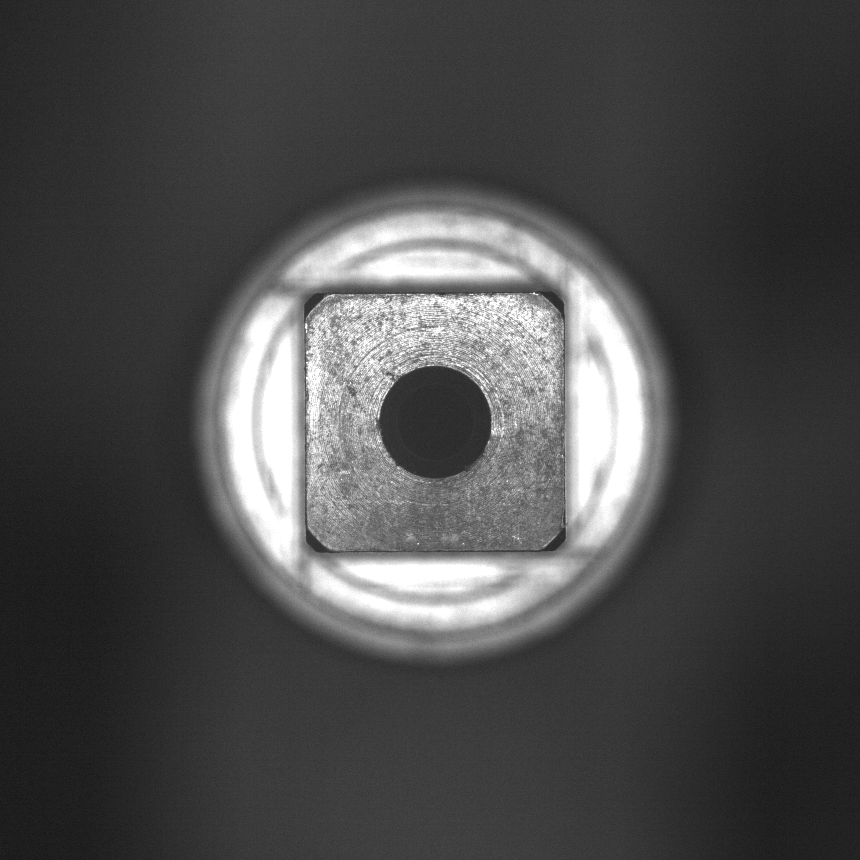

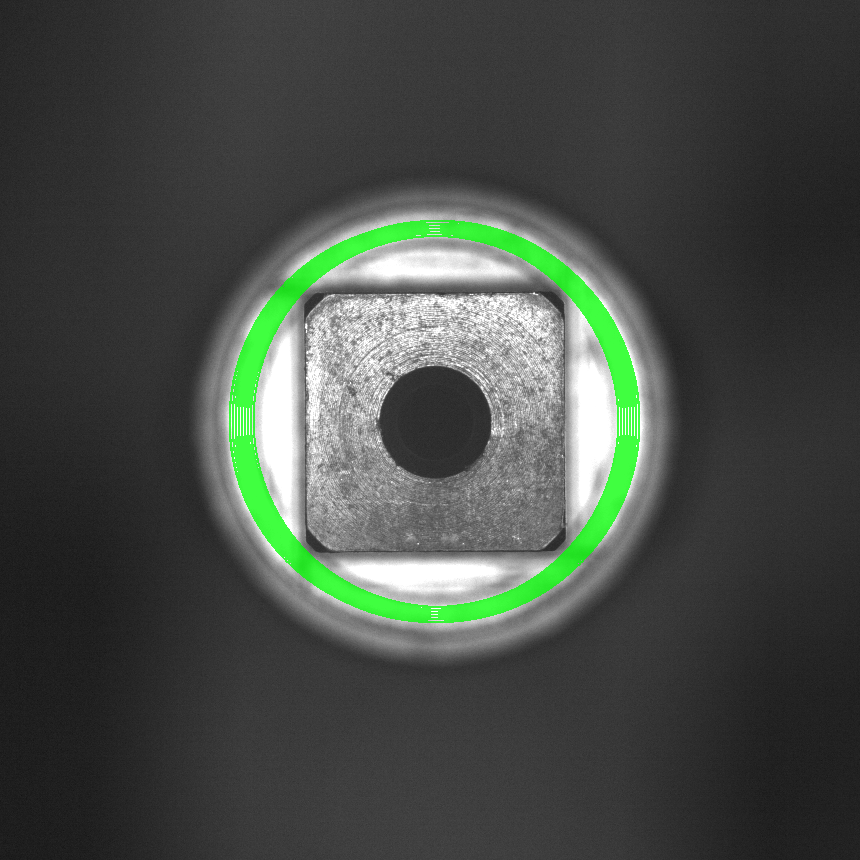

알고리즘 동작 결과			원본 이미지	검사 결과

검출된 원 결과

3 파라미터 설정 및 사용 방법

세팅 함수
- SetHoughShape
  - 검출할 객체 타입을 설정합니다.
  - EHoughShape_Line 직선 검출
  - EHoughShape_Circle 원 검출
- SetPixelThreshold
  - 검출 기준 임계값을 설정합니다.
  - 다채널 이미지에 대해서는 Format Converter를 사용하여 1채널 이미지로 변환 후에 논리값 확인이 진행됩니다. 1비트 이미지와 같은 극단적인 입력의 경우, 이 과정에서 생각과 다르게 동작할 수도 있습니다.
- SetLogicalCondition
  - 검출 기준에 논리 조건을 설정합니다. SetPixelThreshold로 설정한 임계값에 대해 이 논리 조건을 통과한 픽셀들에 대해서만 검출이 진행됩니다.
- SetPixelResolution
  - 최소 반지름과 최대 반지름 사이에서 검출하는 원의 반지름 단위를 설정합니다.
- SetAngleResolution
  - 원주상에서 검출하는 에지 픽셀의 각도의 단위를 설정합니다.
- SetMinRadius
  - 검출할 원의 최소 반지름을 설정합니다.
- SetMaxRadius
  - 검출할 원의 최대 반지름을 설정합니다.
- SetConfidence
  - Confidence 값을 설정합니다. 설정한 Confidence 값 이상의 원을 검출합니다.
- EnableCannyEdgeAppliance
  - 캐니 에지 검출기 사용 유무를 설정합니다.
- EnableAdjacentFilterAppliance
  - 인접한 원에 대한 검출 필터를 설정합니다.
- SetMaxCount
  - 출력할 객체의 최대 개수를 설정합니다.
결과 함수
- GetResultCircles 검출된 Circle 결과 값을 얻어오는 함수

4 예제 코드

CHoughTransform houghCircle; // 알고리즘 객체 생성

CFLImage fliSourceImage; // 이미지 객체 생성
fliSourceImage.Load(L"C:/coins.flif"); // 이미지 파일 로드

houghCircle.SetSourceImage(fliSourceImage); // 이미지 설정
houghCircle.SetHoughShape(CHoughTransform::EHoughShape_Circle);	// 검출할 타입 설정
houghCircle.SetPixelThreshold(200); // 검출 기준 임계값 설정
houghCircle.SetLogicalCondition(ELogicalCondition_Less); // 논리 조건 설정
houghCircle.SetConfidence(70); // Confidence 설정
houghCircle.SetMinRadius(35); // 최소 반지름 설정
houghCircle.SetMaxRadius(40); // 최대 반지름 갯수 설정
houghCircle.SetMaxCount(100); // 최대 결과 개수 설정
houghCircle.EnableAdjacentFilterAppliance(true); // 인접한 원 검출 설정
houghCircle.Execute();

CFLFigureArray flfaCircle; // 결과를 받을 객체 생성

houghCircle.GetResultCircles(flfaLines); // 결과 반환

CHoughTransform houghCircle = new CHoughTransform(); // 알고리즘 객체 생성

CFLImage fliSourceImage = new CFLImage(); // 이미지 객체 생성
fliSourceImage.Load("C:/coins.flif"); // 이미지 파일 로드

houghCircle.SetSourceImage(ref fliSourceImage); // 이미지 설정
houghCircle.SetHoughShape(CHoughTransform.EHoughShape.Circle);	// 검출할 타입 설정
houghCircle.SetPixelThreshold(200); // 검출 기준 임계값 설정
houghCircle.SetLogicalCondition(ELogicalCondition.Less); // 논리 조건 설정
houghCircle.SetConfidence(70); // Confidence 설정
houghCircle.SetMinRadius(35); // 최소 반지름 설정
houghCircle.SetMaxRadius(40); // 최대 반지름 갯수 설정
houghCircle.SetMaxCount(100); // 최대 결과 개수 설정
houghCircle.EnableAdjacentFilterAppliance(true); // 인접한 원 검출 설정
houghCircle.Execute();

CFLFigureArray flfaCircle; // 결과를 받을 객체 생성

houghCircle.GetResultCircles(out flfaLines); // 결과 반환
