16.3. Distance Transform

1 개요

영점과의 거리를 측정하는 연산입니다.

2 알고리즘 상세 설명

Measure Method	Explain	Example Image
City Block	맞닿은 픽셀과의 거리를 1로 보고 연산을 진행합니다.
Chessboard	대각선을 포함한 인접한 거리를 1로 보고 연산을 진행합니다.
Euclid	픽셀과의 직선 거리로 연산을 진행합니다.
Quasi-Euclid	대각선 선분만 유클리드 성분을 따라 연산을 진행합니다.

Fig. 거리 측정법 종류

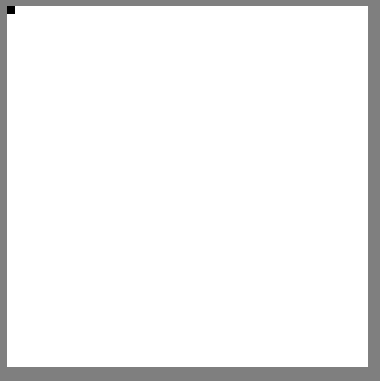

왼쪽 위(0,0) 지점에 0 이 있는 이미지를 예시로 연산한 결과입니다.

Measure Method	Example Image

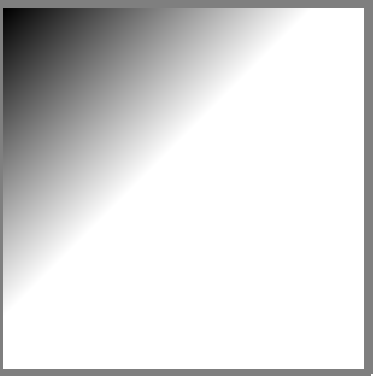

City Block

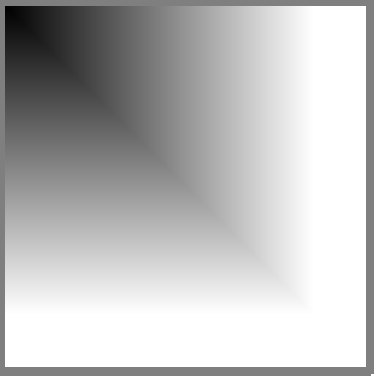

Chessboard

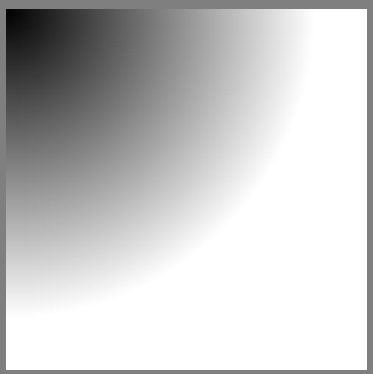

Euclid

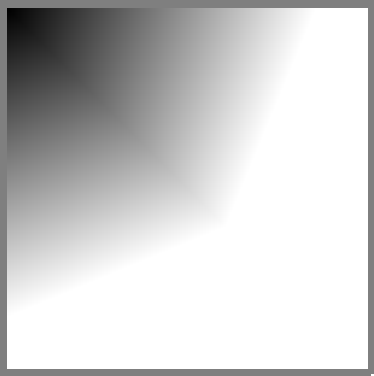

Quasi-Euclid

Fig. 이미지 예시

3 파라미터 설정 및 사용 방법

SetMeasurementMethod(EMeasurementMethod eMeasurementMethod = EMeasurementMethod_CityBlock)
- EMeasurementMethod_CityBlock : CityBlock 방식으로 연산을 수행합니다.
- EMeasurementMethod_Chessboard : Chessboard 방식으로 연산을 수행합니다.
- EMeasurementMethod_Euclid : Chessboard 방식으로 연산을 수행합니다.
- EMeasurementMethod_QuasiEuclid : Chessboard 방식으로 연산을 수행합니다.

4 예제 코드

CFLImage fliSourceImage;
CFLImage fliDestinationImage;

fliSourceImage.Load(L"ExampleImages/DistanceTransform/circle.flif");

CDistanceTransform distanceTransform;
//////////////////////////////////
// 공통 파라미터 설정
//////////////////////////////////
distanceTransform.SetSourceImage(fliSourceImage);
distanceTransform.SetDestinationImage(fliDestinationImage);
distanceTransform.SetMeasurementMethod(EMeasurementMethod_CityBlock);

distanceTransform.Execute();

CFLImage fliSourceImage = new CFLImage();
CFLImage fliDestinationImage = new CFLImage();

fliSourceImage.Load("ExampleImages/DistanceTransform/circle.flif");

CDistanceTransform distanceTransform = new CDistanceTransform();
//////////////////////////////////
// 공통 파라미터 설정
//////////////////////////////////
distanceTransform.SetSourceImage(ref fliSourceImage);
distanceTransform.SetDestinationImage(ref fliDestinationImage);
distanceTransform.SetMeasurementMethod(EMeasurementMethod.CityBlock);

distanceTransform.Execute();
