Discrete Cosine Transform

1 개요

이미지의 이산 코사인 변환을 연산하는 알고리즘입니다.

2 알고리즘 상세 설명

DCT(이산 코사인 변환)은 DFT(이산 푸리에 변환)과 매우 유사한 변환입니다.
코사인 변환은 임의의 입력 신호를 다양한 주파수를 갖는 주기함수(cos)들의 합으로 분해하여 표현하는 것입니다. cos 만 존재하기 때문에 때문에 원본 채널 수와 결과 채널수는 대응되게 표현됩니다.
이미지에서는 픽셀의 밝기 변화를 파형 또는 신호로 보고 주파수 분석을 적용할 수 있습니다.
주파수 도메인으로 변경하게 되면 DC Point 를 기준으로 퍼져나갈 때 저주파에서 고주파 영역으로 넘어가는 형태를 띄게 됩니다.
저주파는 이미지의 변화가 적은 부분을 나타내게 되고, 고주파는 이미지의 변화가 높은 부분(엣지)을 나타내게 됩니다.
FLImaging® View 에서 출력 시 Magnitude 값을 Normalize 한 형태로 출력됩니다.
N채널 8비트 이상 이미지 연산만 지원합니다.
해당 알고리즘은 NVIDIA Cuda 연산을 지원하기 때문에, NVIDIA Cuda 가 사용 가능한 환경에서 더 빠른 연산을 수행할 수 있습니다.

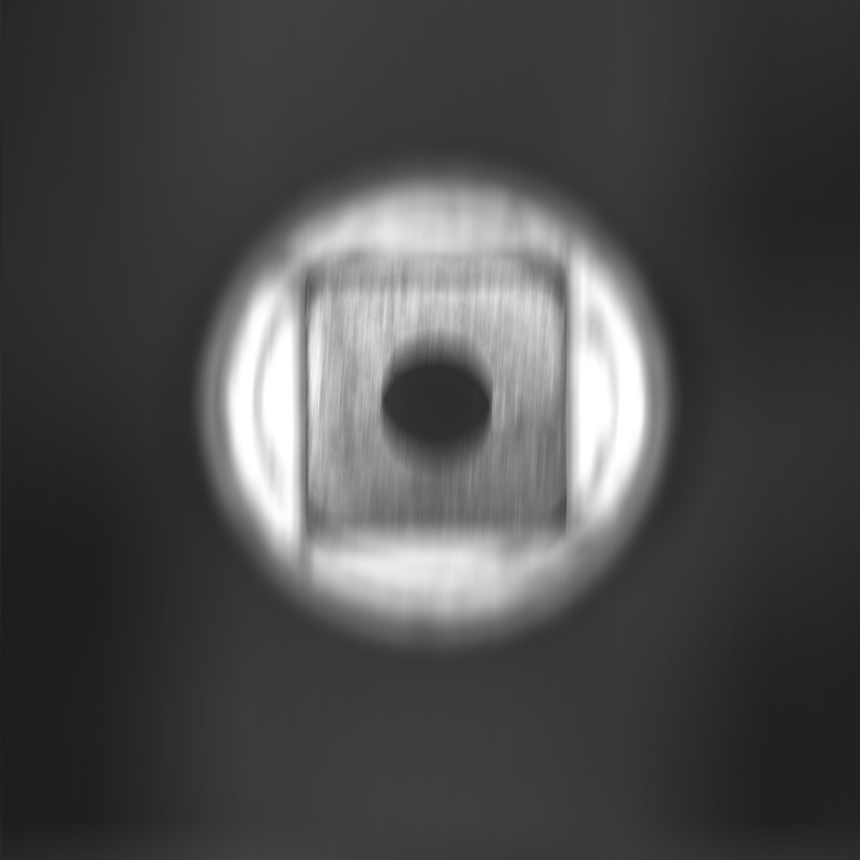

Source Image	Destination Image

3 파라미터 설정 및 사용 방법

이미지 결과 타입을 설정합니다. EFloatingPointAccuracy_Bit32 로 설정 시 결과 이미지는 float 이미지로 생성되고, EFloatingPointAccuracy_Bit64 로 설정 시 결과 이미지는 double 이미지로 생성됩니다.
eResultType - Default Value: EFloatingPointAccuracy_Bit32

4 예제 코드

CDiscreteCosineTransform DiscreteCosineTransform;

CFLImage fliSourceImage;
DiscreteCosineTransform.SetSourceImage(fliSourceImage);

CFLImage fliDestinationImage;
DiscreteCosineTransform.SetDestinationImage(fliDestinationImage);

DiscreteCosineTransform.SetResultType(EFloatingPointAccuracy::EFloatingPointAccuracy_Bit32);

DiscreteCosineTransform.Execute();

CDiscreteCosineTransform DiscreteCosineTransform = new CDiscreteCosineTransform();

CFLImage fliSourceImage = new CFLImage();
DiscreteCosineTransform.SetSourceImage(ref fliSourceImage);

CFLImage fliDestinationImage = new CFLImage();
DiscreteCosineTransform.SetDestinationImage(ref fliDestinationImage);

DiscreteCosineTransform.SetResultType(EFloatingPointAccuracy.Bit32);

DiscreteCosineTransform.Execute();
