16.1.5 Scale Rotation

1 개요

이미지의 스케일 및 회전 변환을 수행하는 알고리즘입니다. (스케일 변환 우선 수행)

2 알고리즘 상세 설명

$$\begin{bmatrix} x_{dst} - x_{c} \\ y_{dst} - y_{c} \\ 1 \\ \end{bmatrix} = \begin{bmatrix} \cos{\theta} & -\sin{\theta} & 0 \\ \sin{\theta} & \cos{\theta} & 0 \\ 0 & 0 & 1 \\ \end{bmatrix} \begin{bmatrix} s_{x} & 0 & 0 \\ 0 & s_{y} & 0 \\ 0 & 0 & 1 \\ \end{bmatrix} \begin{bmatrix} x_{src} - x_{c} \\ y_{src} - y_{c} \\ 1 \\ \end{bmatrix}$$

• $s_{x}$ : x 축 스케일
• $s_{y}$ : y 축 스케일
• $\theta$ : 회전각
• $x_{c}$ : source 이미지 중심 x 좌표
• $y_{c}$ : source 이미지 중심 y 좌표
• $x_{src}$ : source 픽셀 x 좌표
• $y_{src}$ : source 픽셀 y 좌표
• $x_{dst}$ : destination 픽셀 x 좌표
• $y_{dst}$ : destination 픽셀 y 좌표

설정한 Scale 값만큼 이미지의 크기를 확대 또는 축소한 뒤 Angle 값만큼 회전한 결과 이미지를 반환합니다.

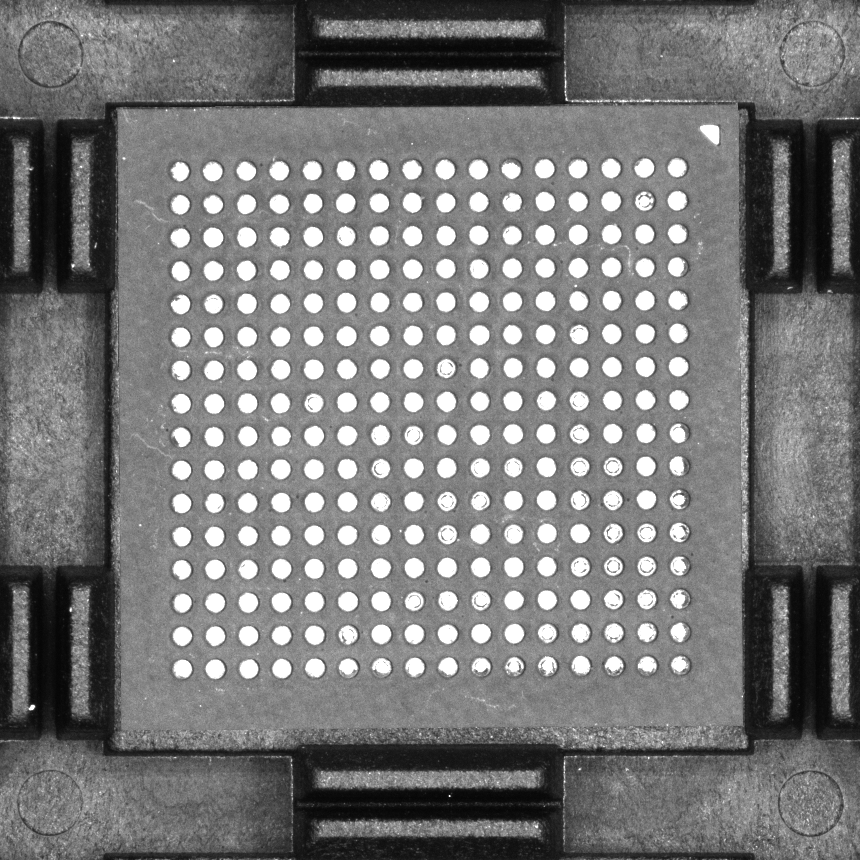

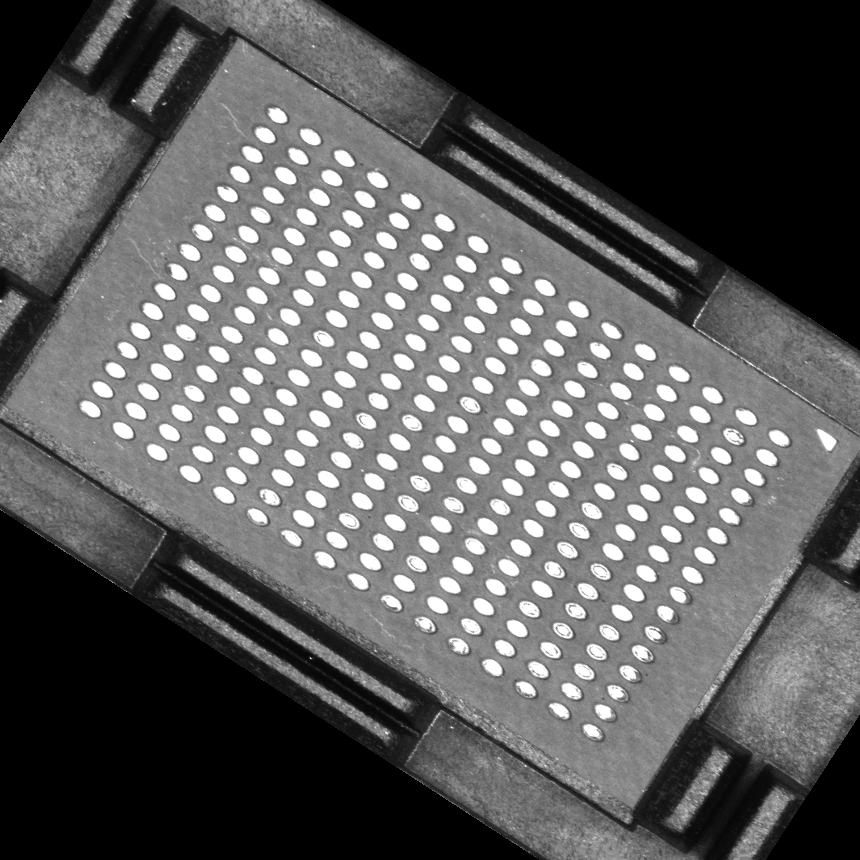

Source Image	Destination Image

3 파라미터 설정 및 사용 방법

[i] 동작을 위한 최소한의 기본 설정 파라미터는 아래와 같습니다.

Scale 비율을 설정합니다. 하나의 값이 0 일 경우, 다른 하나의 값으로 대체됩니다.
f64ScaleWidth, f64ScaleHeight - Default Value: 1.0, Recommended Value: 0.5, 1.0, 2.0

Scale 비율을 설정합니다. 하나의 값이 0 일 경우, 다른 하나의 값으로 대체됩니다. (정수 입력)

회전 각도를 설정합니다.
f64Angle - Default Value: 0.0

보간법을 설정합니다.
eMethod - Default Value: EInterpolationMethod_Bilinear, Recommended Value: EInterpolationMethod_Bilinear, EInterpolationMethod_Bicubic

Resize 모드를 설정합니다. Resize 로 설정할 경우 결과 이미지의 크기를 변환된 이미지 크기에 맞추어 재설정합니다.
eResizeMethod - Default Value: EResizeMethod_Normal, Recommended Value: EResizeMethod_Normal, EResizeMethod_Resize

Scale 변환 방식을 설정합니다. 비율 기준이 아닌 결과 이미지 크기 기준으로 Scale 합니다.
eScaleMethod - Default Value: EScaleMethod_Ratio
