Topographic Threshold

1 개요

Robert Haralick의 Topographic Primal Sketch를 수행하는 알고리즘입니다.

2 알고리즘 상세 설명

Topographic Threshold 알고리즘은 추정된 Image Intensity Surface를 통해 1차, 2차 방향도함수를 계산하여 픽셀별 분류를 진행합니다. Class는 총 11개 존재하며, 다음의 대응되는 숫자로 결과 이미지에 출력됩니다.

1. Peak
2. Pit
3. Ridge
4. Ravine
5. Saddle
6. Flat
7. Hillside Slope
8. Hillside Convex
9. Hillside Concave
10. Hillside Saddle
11. Hillside Inflection

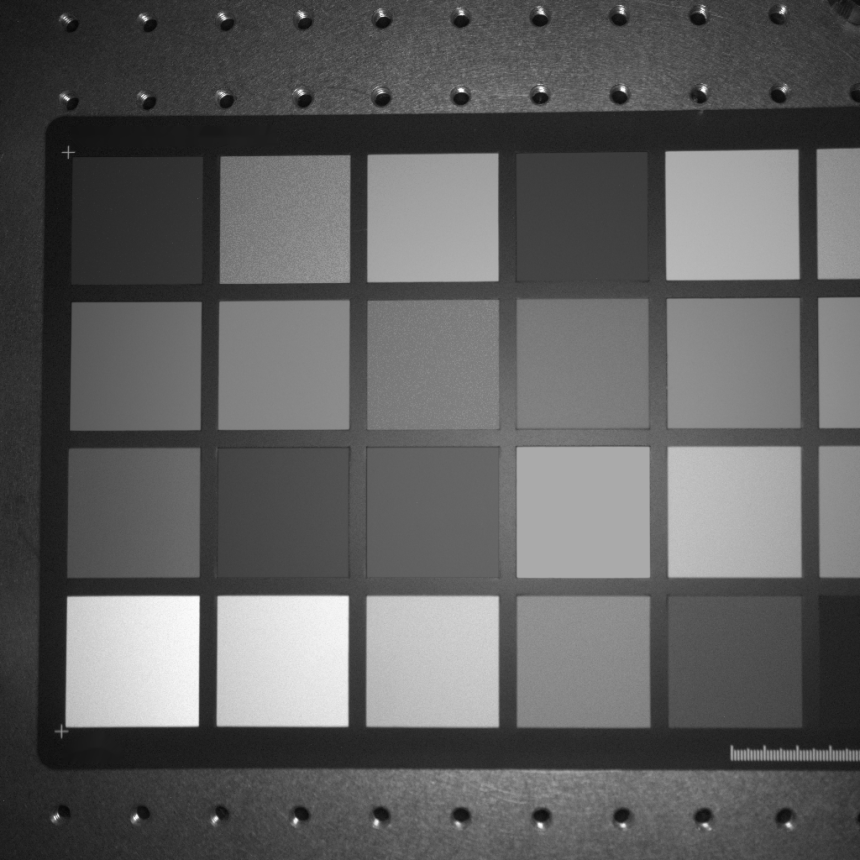

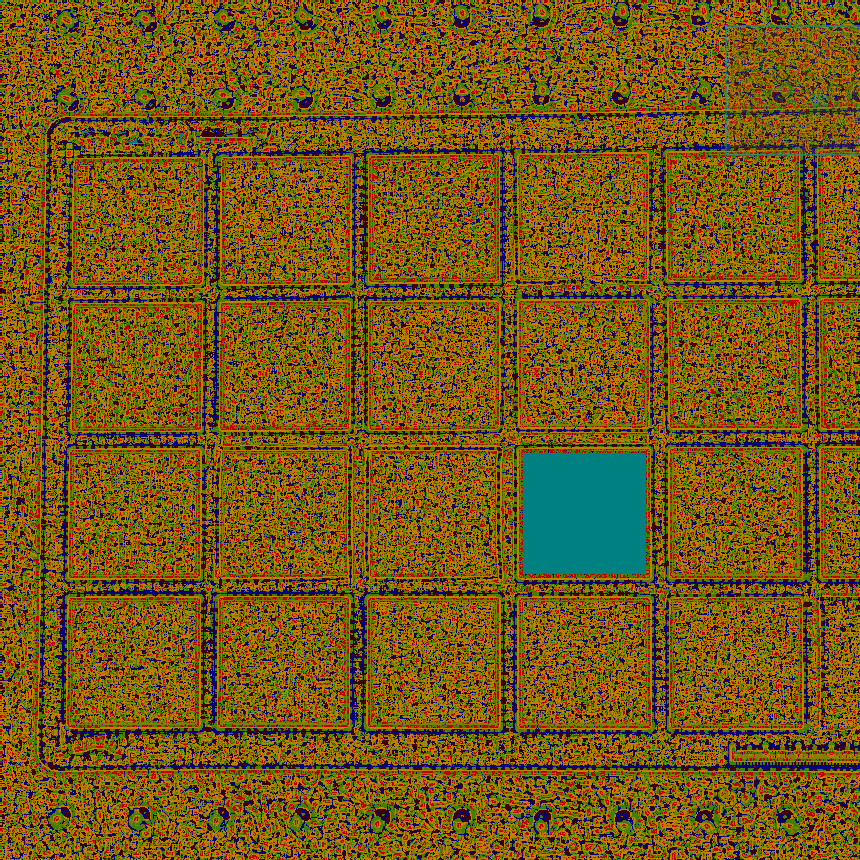

원본 이미지	결과 이미지

분류 결과를 명확히 보기 위해 결과 이미지 뷰에 Pixel Segmentation Mode를 활성화한 모습입니다.

CTopographicThreshold topographicThreshold;

CFLImage fliSourceImage;
topographicThreshold.SetSourceImage(fliSourceImage);

topographicThreshold.SetKernel(9);

topographicThreshold.Execute();

CTopographicThreshold topographicThreshold = new CTopographicThreshold();

CFLImage fliSourceImage = new CFLImage();
topographicThreshold.SetSourceImage(ref fliSourceImage);

topographicThreshold.SetKernel(9);

topographicThreshold.Execute();

3 파라미터 설정 및 사용 방법

i64KernelSize - Default Value : 5
