Hysteresis Threshold

1 개요

전역 이중 임계값과 지역 연결성을 통해 이미지를 이진화하는 알고리즘입니다.

2 알고리즘 상세 설명

High Threshold 를 통과한 강한 강도의 픽셀은 항상 유지하며, 강한 강도의 픽셀과 연결된 중간 강도의 픽셀도 함께 유지합니다. 연결성은 인근 8 픽셀에 있을 시 연결되었다고 판단하며, 연결된 길이가 Max Length 이하인 픽셀들만 함께 유지됩니다.

Output Mode 설정을 통하여 이진화, 회색조, 원본 색상 중 원하는 방식의 출력을 얻을 수 있습니다.

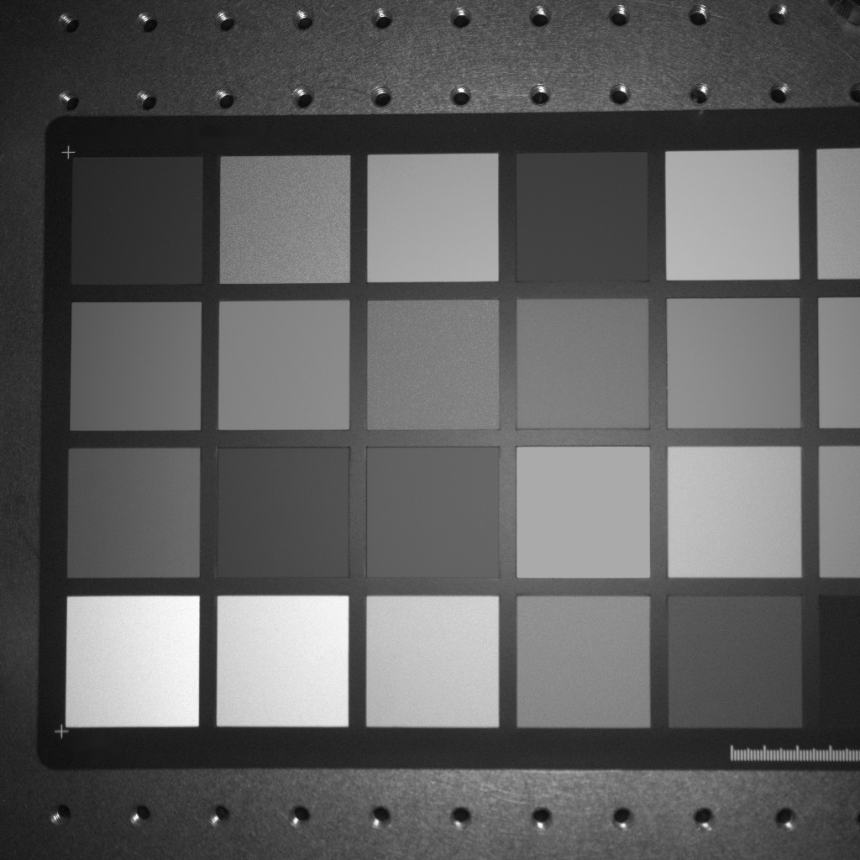

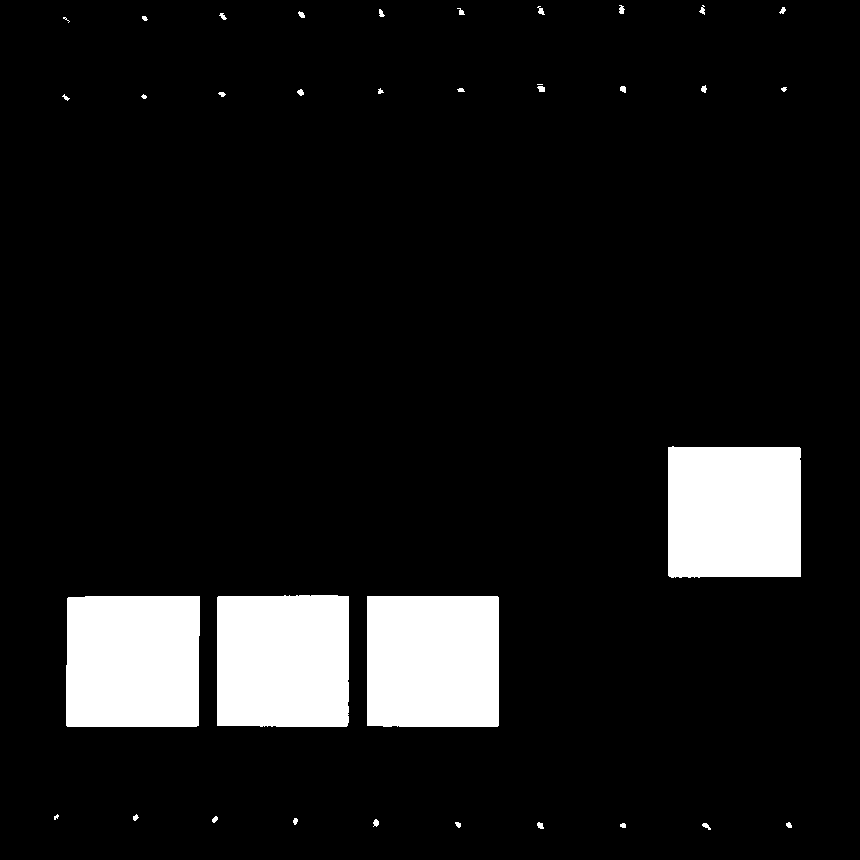

Source Image	Destination Image

3 파라미터 설정 및 사용 방법

동작을 위한 최소한의 기본 설정 파라미터는 아래와 같습니다.

• const CResult SetMaxLength(int32_t i32MaxLength)
  강한 강도의 픽셀과 연결된 중간 강도의 픽셀이 유지되는 최대 거리인 Max Length 값을 설정합니다.

  • i32MaxLength : Max Length 값

• const CResult SetOutputMode(CHysteresisThreshold::EOutputMode eOutputMode)
  출력 방식을 설정합니다.

  • eOutputMode : 출력 방식
    EOutputMode_Original: 소스 이미지의 원본 픽셀값을 유지합니다.
    EOutputMode_Grayscale: 소스 이미지의 원본 픽셀값의 회색조로 출력합니다.
    EOutputMode_Binary: 이진화된 이미지로 출력합니다.
    Default: EOutputMode_Binary

• const CResult SetLogicalConditionOfChannels(ELogicalConditionOfChannels eLogicalConditionOfChannels)
  각 채널 Threshold 결과 간 연산자를 설정합니다.

  • eLogicalConditionOfChannels : 각 채널 Threshold 결과 간 연산자
    ELogicalConditionOfChannels_And: 채널 조건이 모두 만족하는 경우 통과합니다.
    ELogicalConditionOfChannels_Or: 채널 조건 중 하나가 만족하는 경우 통과합니다.
    Default: ELogicalConditionOfChannels_And

• const CResult SetLowThreshold(CMultiVar<double> mvLowThreshold)
  중간 강도의 픽셀과 약한 강도의 픽셀을 구분짓는 낮은 임계값을 설정합니다.

  • mvLowThreshold : 낮은 임계값

• const CResult SetHighThreshold(CMultiVar<double> mvHighThreshold)
  강한 강도의 픽셀과 중간 강도의 픽셀을 구분짓는 높은 임계값을 설정합니다.

  • mvHighThreshold : 높은 임계값

4 예제 코드

CHysteresisThreshold hysteresisThreshold;

CFLImage fliSourceImage;
CFLImage fliDestinationImage;

hysteresisThreshold.SetSourceImage(fliSourceImage);
hysteresisThreshold.SetDestinationImage(fliDestinationImage);
hysteresisThreshold.SetMaxLength(100);
hysteresisThreshold.SetOutputMode(CHysteresisThreshold::EOutputMode_Binary);
hysteresisThreshold.SetLogicalConditionOfChannels(ELogicalConditionOfChannels_And);
hysteresisThreshold.SetLowThreshold(140);
hysteresisThreshold.SetHighThreshold(190);

hysteresisThreshold.Execute();

CHysteresisThreshold hysteresisThreshold = new CHysteresisThreshold();

CFLImage fliSourceImage = new CFLImage();
CFLImage fliDestinationImage = new CFLImage();

hysteresisThreshold.SetSourceImage(ref fliSourceImage);
hysteresisThreshold.SetDestinationImage(ref fliDestinationImage);
hysteresisThreshold.SetMaxLength(100);
hysteresisThreshold.SetOutputMode(CHysteresisThreshold.EOutputMode.Binary);
hysteresisThreshold.SetLogicalConditionOfChannels(ELogicalConditionOfChannels.And);
hysteresisThreshold.SetLowThreshold(140);
hysteresisThreshold.SetHighThreshold(190);

hysteresisThreshold.Execute();

hysteresisThreshold = CHysteresisThreshold()

fliSourceImage = CFLImage()
fliDestinationImage = CFLImage()

hysteresisThreshold.SetSourceImage(fliSourceImage)
hysteresisThreshold.SetDestinationImage(fliDestinationImage)
hysteresisThreshold.SetMaxLength(100)
hysteresisThreshold.SetOutputMode(CHysteresisThreshold.EOutputMode.Binary)
hysteresisThreshold.SetLogicalConditionOfChannels(ELogicalConditionOfChannels.And)
hysteresisThreshold.SetLowThreshold(140)
hysteresisThreshold.SetHighThreshold(190)

hysteresisThreshold.Execute()

5 기타 사항

Supported Feature

• Image
  • Source Image
  • Destination Image
• ROI
  • Source ROI
  • Destination ROI
• Pivot
  • Source Pivot
  • Destination Pivot
• Blank Color
• Figure Transform
• Batch Processing

Supported Format

• Source
  • Channel
    • 1-10
    • Combined, Separated
  • Value Type & Depth
    • Signed: 8, 9-16, 32
    • Unsigned: 8, 9-16, 32
    • Floating: 32, 64
• Destination
  • Channel
    • Source 와 일치하는 경우 지원
  • Value Type & Depth
    • Destination 이미지가 존재할 때, Source 와 일치하는 경우 지원
    • Destination 이미지를 생성하는 경우, Source 추종
