Adaptaive Threshold

1 개요

적응형 임계값을 통해 이진화 연산을 수행하는 알고리즘입니다.

2 알고리즘 상세 설명

커널 사이즈 영역 내부의 평균값을 계산하여 이미지를 이진화 처리합니다.

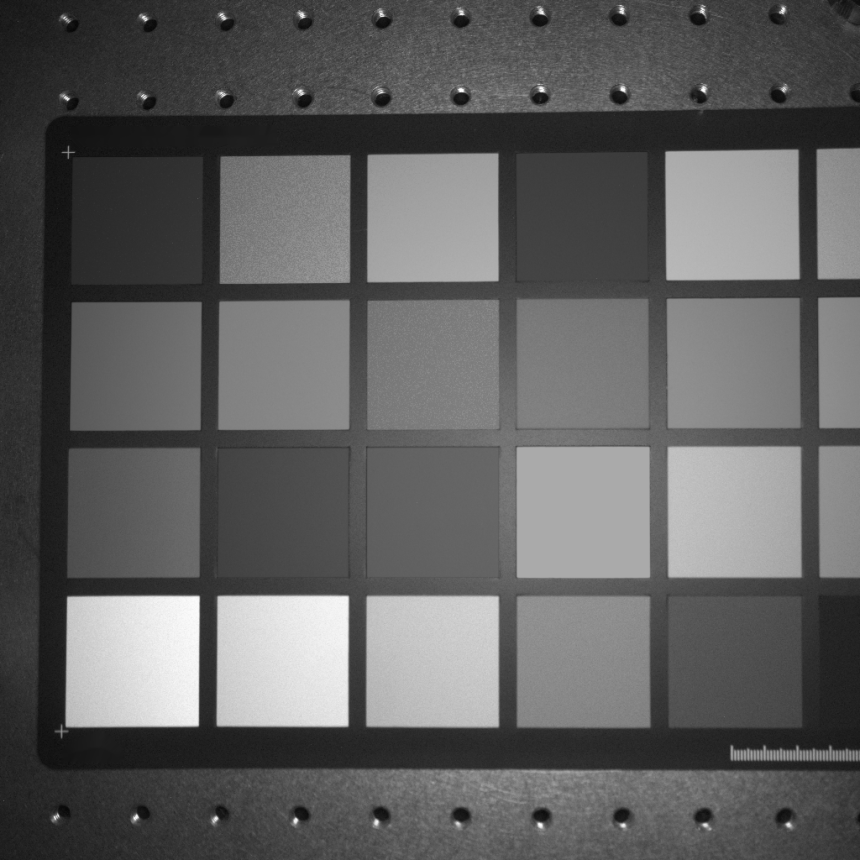

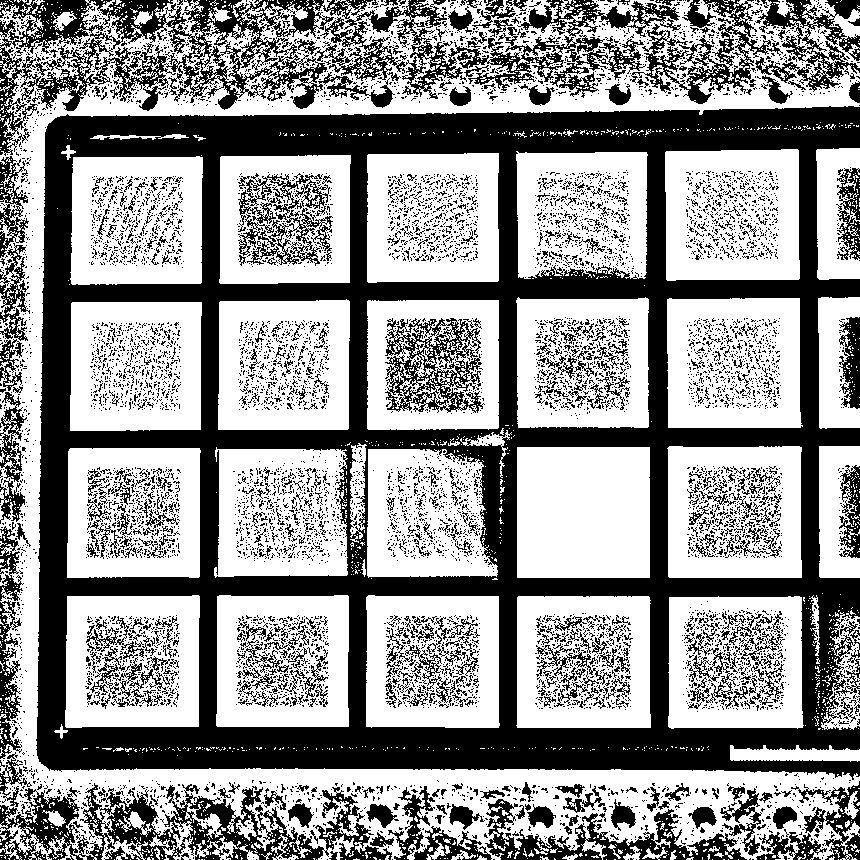

원본 이미지	Normal 모드 결과 이미지

• Normal 이진화 연산

  $$I_{dst}(x,y) = \begin{cases} 범위\;내값(Range\;value), & I_{src}(x,y) >= M(x,y) - O \newline 범위\;외값(Out\;of\;range\;value), & I_{src}(x,y) < M(x,y) - O \end{cases}$$

  • $I_{src} :$ 원본 이미지
  • $I_{dst} :$ 결과 이미지
  • $M = I_{src} \ast m$
  • $m :$ 평균(Uniform) 필터
  • $O :$ 오프셋 값

기본 Normal 모드에서는 각 픽셀 값이 '평균 값 - 오프셋 값'보다 크거나 같으면 범위 내값(Range Value), 작으면 범위 외값(Out of Range Value)을 출력합니다.

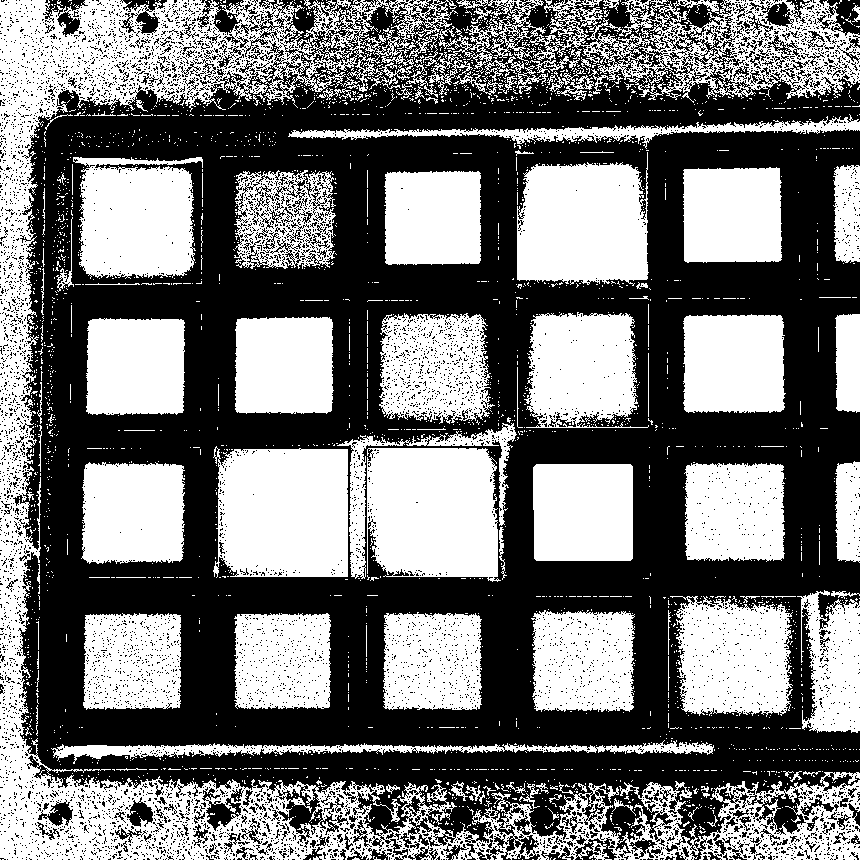

원본 이미지	Range 모드 결과 이미지 (offset = 5)

• Range 이진화 연산

  $$I_{dst}(x,y) = \begin{cases} 범위\;내값(Range\;value), &M(x,y) - O < I_{src}(x,y) < M(x,y) + O \newline 범위\;외값(Out\;of\;range\;value), &M(x,y) - O >= I_{src}(x,y)\; \bigl\vert \bigr\vert\; I_{src}(x,y) >= M(x,y) + O \end{cases}$$

  • $I_{src} :$ 원본 이미지
  • $I_{dst} :$ 결과 이미지
  • $M = I_{src} \ast m$
  • $m :$ 평균(Uniform) 필터
  • $O :$ 오프셋 값

Range 모드에서는 각 픽셀의 값과 평균 값의 차이가 offset보다 작으면 범위 내값(Range Value), 크거나 같으면 범위 외값(Out of Range Value)을 출력합니다.

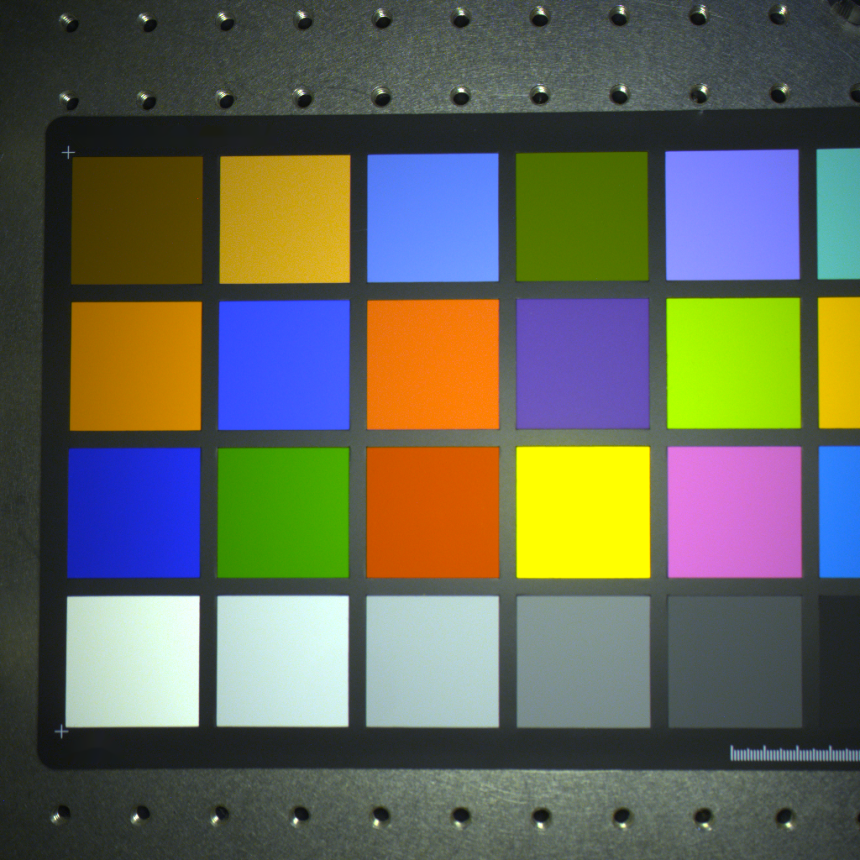

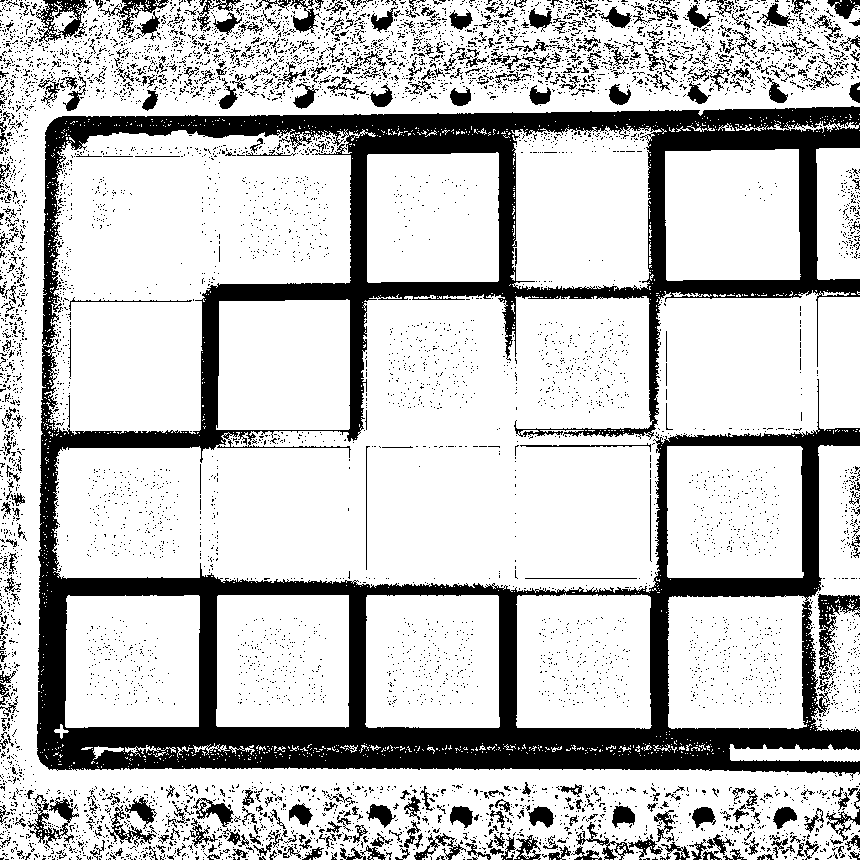

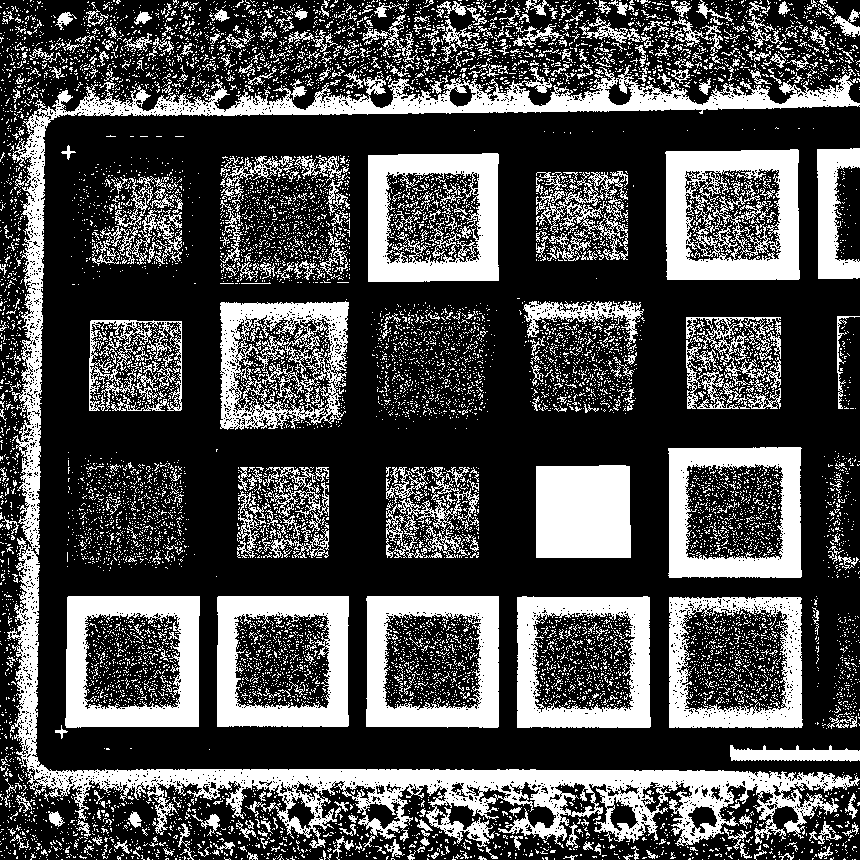

원본 이미지	Channel Condition And	Channel Condition Or

다채널 이미지의 경우 채널별 조건을 파라미터로 설정하여 최종 이진화 결과를 결정합니다.

3 파라미터 설정 및 사용 방법

• 패딩 영역 처리 파라미터

• SetThresholdOffset

  • 임계치 식에 사용하는 오프셋을 설정합니다.
  • Normal 모드에서는 Source의 가중치, Range 모드에서는 체크하는 범위의 역할을 수행합니다.
  • 기본값은 채널별로 0입니다.

• SetKernel

  • 커널 사이즈를 설정합니다.
  • Width와 Height사이즈를 각각 설정할 수 있습니다.
  • 기본값은 Width와 Height 모두 7입니다.

• SetAdaptaiveThresholdMethod

  • 이진화 계산 방식을 결정합니다.
  • 기본값은 EAdaptiveThresholdMethod_Normal입니다.
  • EAdaptiveThresholdMethod_Normal
    • 커널 사이즈 영역의 평균을 임계값으로 사용하여 이진화
  • EAdaptiveThresholdMethod_Range
    • 커널 사이즈 영역의 평균을 계산한 후, 입력된 offset 범위 기준으로 영역을 이진화

• SetLogicalConditionOfChannels

  • 각 채널의 논리 조건 결과를 처리할 방법을 설정합니다.
  • 기본값은 ELogicalConditionOfChannels_And입니다.
  • ELogicalConditionOfChannels_And
    • 각 채널 결과의 'And' 조건
  • ELogicalConditionOfChannels_Or
    • 각 채널 결과의 'Or' 조건

• SetRangeValue

  • 조건이 참일 때의 이진화 출력값을 설정합니다.
  • 설정하지 않을 경우 integer format의 경우 MAX값, floating format의 경우 1을 출력합니다.

• SetOutOfRangeValue

  • 조건이 거짓일 때의 이진화 출력값을 설정합니다.
  • 설정하지 않을 경우 integer format의 경우 MIN값, floating format의 경우 0을 출력합니다.

4 관련 알고리즘

CAdaptiveThresholdGaussian
