Open

1 개요

모폴로지 Open 연산을 수행하는 알고리즘입니다.

2 알고리즘 상세 설명

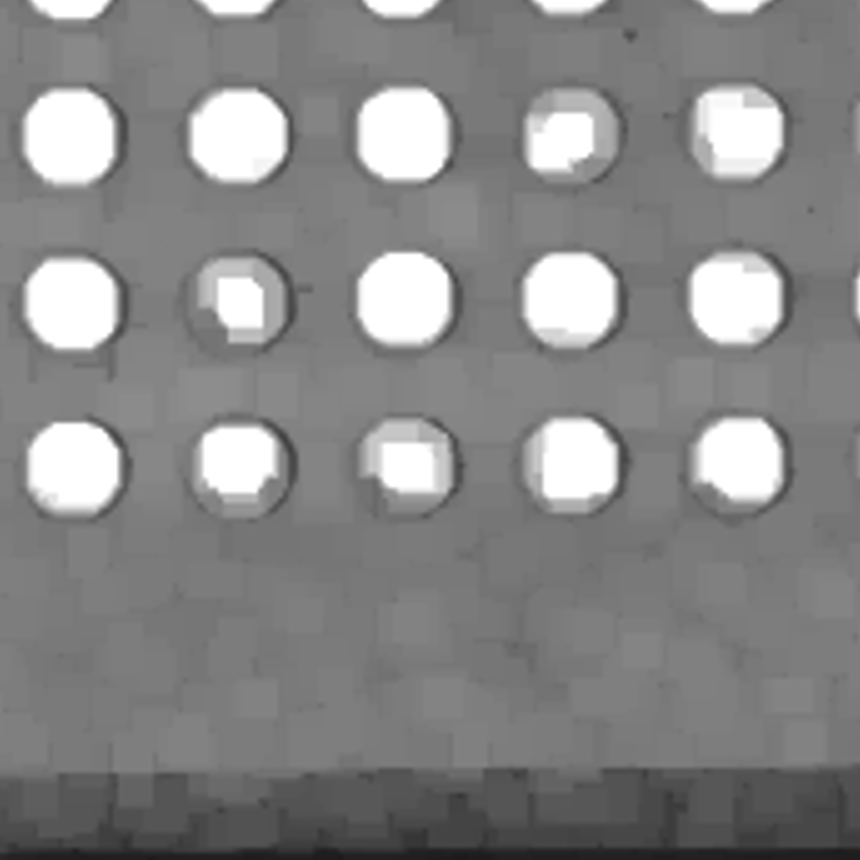

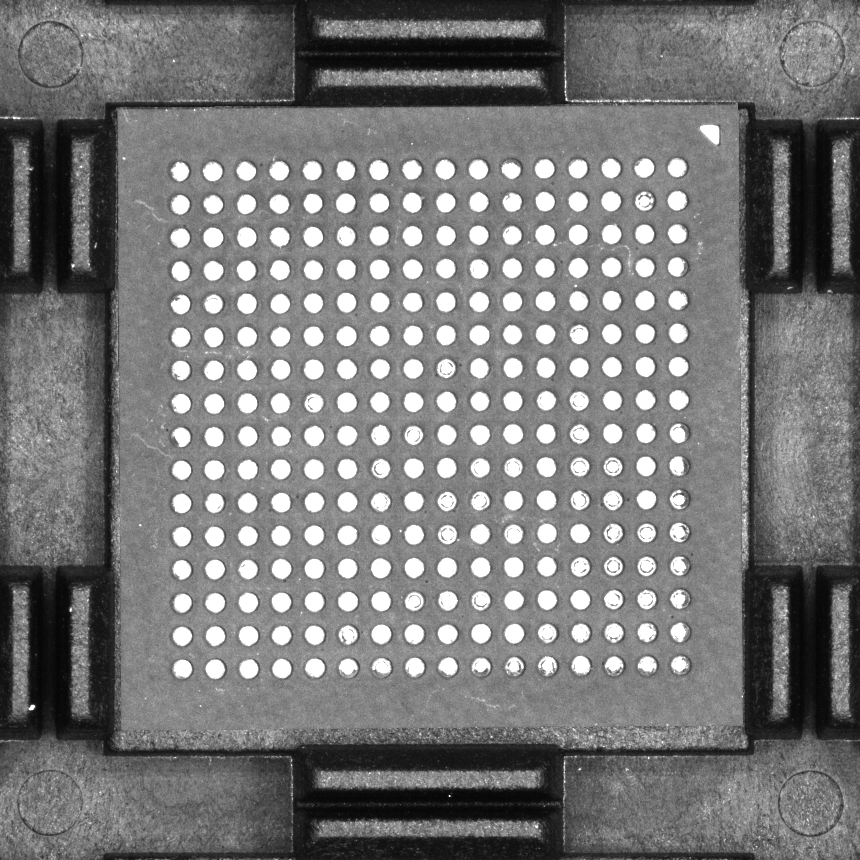

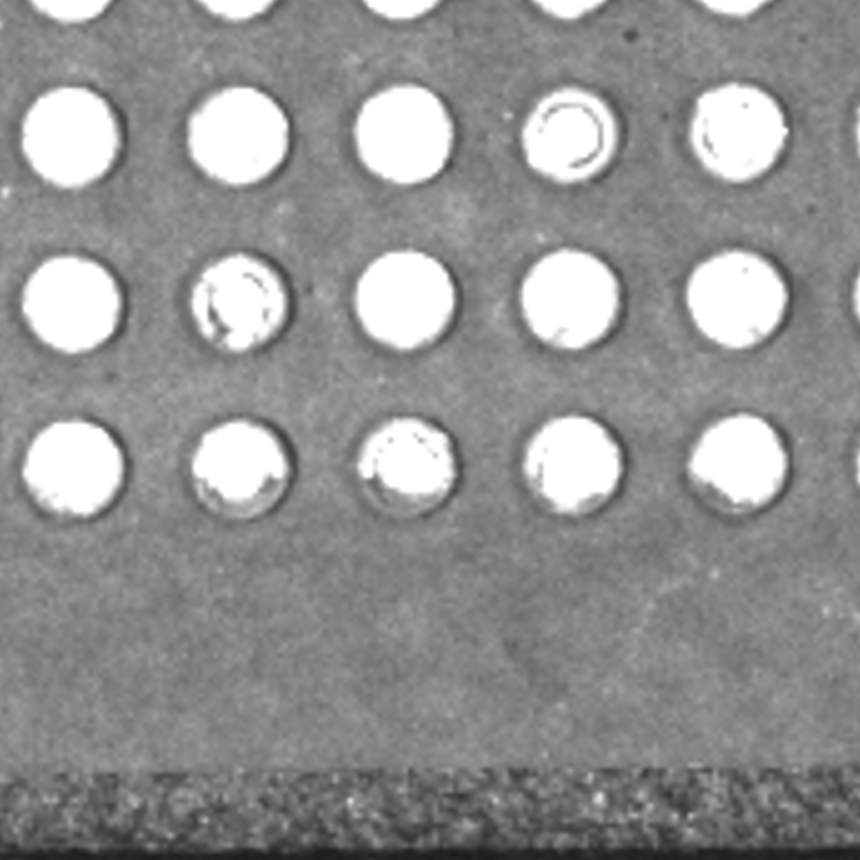

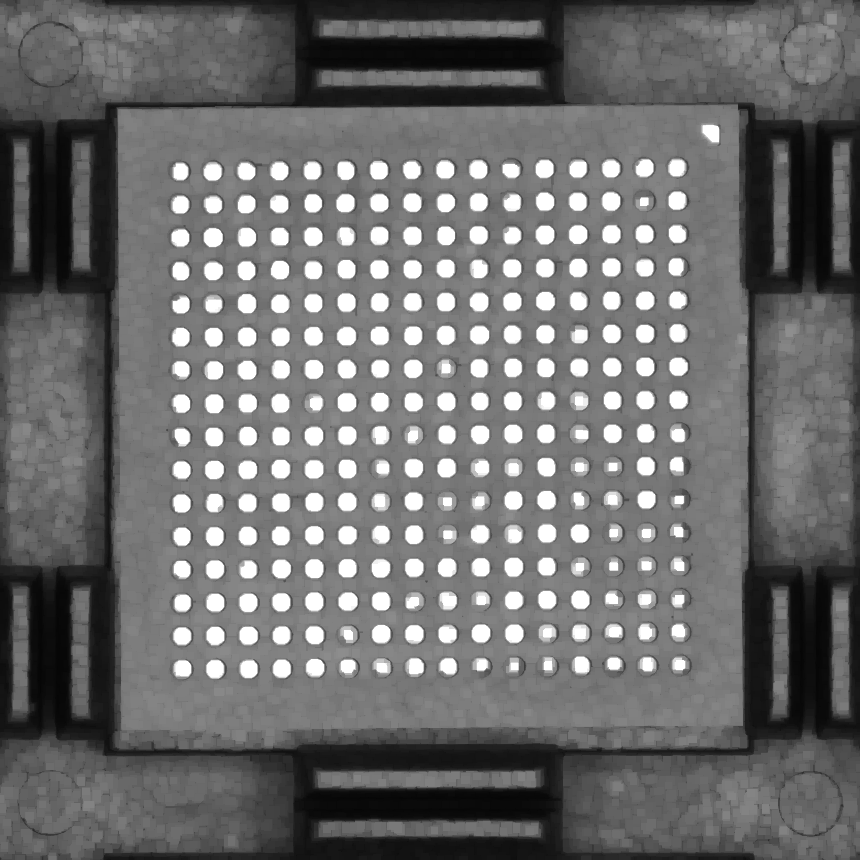

Source Image	Destination Image

Fig. Half Kernel size = 1

입력한 Kernel 의 범위 만큼 최솟값을 얻는 연산(Erode)을 한 뒤 최댓값을 얻는 연산(Dilate)을 하는 알고리즘 입니다.
$\text{Open}(x) = \text{Dilate}(\text{Erode}(Src))$

3 파라미터 설정 및 사용 방법

파라미터 목록(Morphology_Common 항목 참고)

4 예제 코드

커널 설정 방법(Morphology_Common 항목 참고)

CFLImage fliSourceImage;
CFLImage fliDestinationImage;

fliSourceImage.Load(L"ExampleImages/Morphology/CityNight.flif");

CMorphologyOpen open;
//////////////////////////////////
// 공통 파라미터 설정
//////////////////////////////////
open.SetSourceImage(fliSourceImage);
open.SetDestinationImage(fliDestinationImage);
open.SetKernel(5);

open.Execute();

CFLImage fliSourceImage = new CFLImage();
CFLImage fliDestinationImage = new CFLImage();

fliSourceImage.Load("ExampleImages/Morphology/CityNight.flif");

CMorphologyOpen open = new CMorphologyOpen();
//////////////////////////////////
// 공통 파라미터 설정
//////////////////////////////////
open.SetSourceImage(ref fliSourceImage);
open.SetDestinationImage(ref fliDestinationImage);
open.SetKernel(5);

open.Execute();

fliSourceImage = CFLImage()
fliDestinationImage = CFLImage()

fliSourceImage.Load("ExampleImages/Morphology/CityNight.flif")

open = CMorphologyOpen()
//////////////////////////////////
// 공통 파라미터 설정
//////////////////////////////////
open.SetSourceImage(fliSourceImage)
open.SetDestinationImage(fliDestinationImage)
gradient.SetKernel(5)

open.Execute()
