Inpainting Texture

1 개요

Texture Propagation과 Structure Propagation을 이용하여 인페인팅을 수행하는 알고리즘입니다.

2 알고리즘 상세 설명

이미지의 손상, 열화 또는 누락된 픽셀을 주변 픽셀로 채워 전체 이미지를 표시하는 인페인팅을 수행합니다.

알고리즘 동작 결과

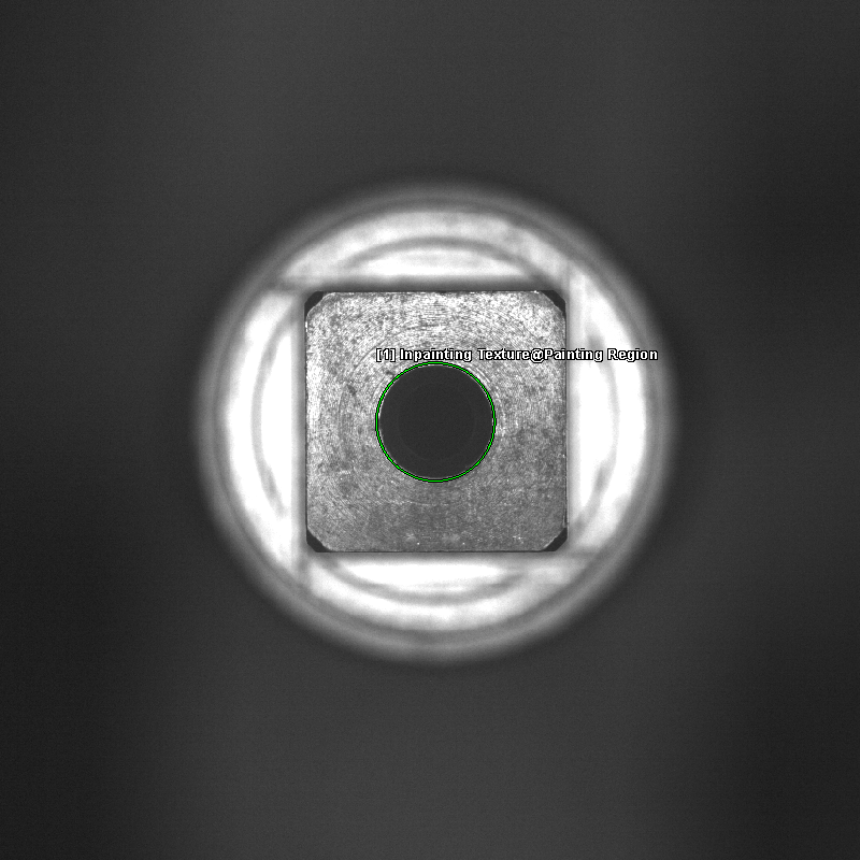

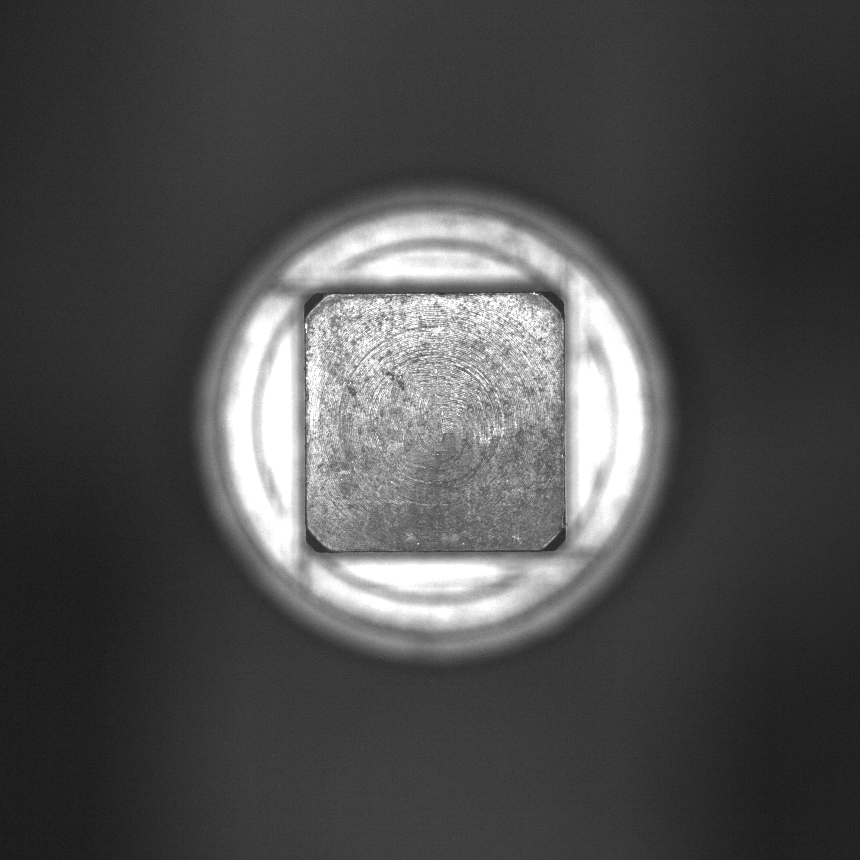

알고리즘 동작 결과			원본 이미지	인페인팅 결과

Fig. 보정 결과

Painting Region 으로 지정된 영역에 대해 인페인팅을 수행합니다. Painting Region 은 항상 지정되어 있어야 합니다.
Inpainting 은 Texture Propagation, Structure Propagation 두 가지 방식으로 동작합니다.
Texture Propagation 은 Painting Region 바깥에서부터 안쪽으로 채우는 방식이고, Structure Propagation 은 Structure Curve 를 따라 채우는 방식입니다.
Inpainting Mode 를 Default 로 설정 시 Structure Curve 가 존재할 경우 Structure Propagation 후 Texture Propagation 을 진행하고, Structure Curve 가 존재하지 않을 경우 Texture Propagation 을 진행합니다.
Inpainting Mode 를 Structure Propagation 로 설정 시 Structure Propagation 만 진행합니다.

3 파라미터 설정 및 사용 방법

멤버함수	파라미터			설 명
SetInpaintingMode	EInpaintingMode	eInpaintingMode	IN	인페인팅 모드

인페인팅 모드를 설정합니다.
Default 로 설정 시 Structure Curve 가 존재할 경우 Structure Propagation 후 Texture Propagation 을 진행하고, Structure Curve 가 존재하지 않을 경우 Texture Propagation 을 진행합니다.
Structure Propagation 로 설정 시 Structure Propagation 만 진행합니다.
eInpaintingMode - Default Value: EInpaintingMode_Default, Recommended Value: EInpaintingMode_Default

멤버함수	파라미터			설 명
SetPaintingRegion	Foundation::CFLFigureArray	flfaPaintingRegion	IN	인페인팅 영역

인페인팅 영역을 설정합니다.

멤버함수	파라미터			설 명
SetStructureCurve	Foundation::CFLFigureArray	flfaStructureCurve	IN	Structure Curve

Structure Curve를 설정합니다. Structure 의 방향 정보를 가이드 해줄 수 있습니다. 지원하는 Figure Type 으로는 Line, CubicSpline 이 있습니다.

멤버함수	파라미터			설 명
SetMaskSize	int64_t	i64Mask	IN	인페인팅 마스크 크기

Patching 을 진행할 마스크의 크기를 설정합니다. 3보다 크거나 같은 홀수로만 설정 가능합니다.
i64Mask - Default Value: 25

멤버함수	파라미터			설 명
SetSearchSize	int64_t	i64SearchSize	IN	검색 윈도우 크기

Patching의 Source가 되는 마스크를 찾기 위한 검색 영역의 크기를 설정합니다. -1 로 설정할 겨우 자동으로 검색 윈도우 크기를 설정합니다.
i64SearchSize - Default Value: -1

멤버함수	파라미터			설 명
SetSearchStepSize	int64_t	i64SearchStepSize	IN	Search Step 크기

Search Step 크기를 설정합니다. -1 로 설정 시 자동으로 Search Step 크기를 설정합니다.
i64SearchStepSize - Default Value: 1

멤버함수	파라미터			설 명
SetAnisotropy	double	f64Anisotropy	IN	매치를 위한 Gradient Value 곱 계수

매치를 위한 Gradient Value 곱 계수를 설정합니다.
f64Anisotropy - Default Value: 1

4 예제 코드

CInpaintingTexture InpaintingTexture;

CFLImage fliSourceImage;
InpaintingTexture.SetSourceImage(fliSourceImage);

CFLImage fliDestinationImage;
InpaintingTexture.SetDestinationImage(fliDestinationImage);

InpaintingTexture.SetPaintingRegion(pFlpaPaintingRegion);
InpaintingTexture.SetInpaintingMode(CInpaintingTexture::EInpaintingMode_Default);
InpaintingTexture.SetMaskSize(25);
InpaintingTexture.SetSearchSize(-1);
InpaintingTexture.SetSearchStepSize(-1);
InpaintingTexture.SetAnisotropy(1.000000);

InpaintingTexture.Execute();

CInpaintingTexture InpaintingTexture = new CInpaintingTexture();

CFLImage fliSourceImage = new CFLImage();
InpaintingTexture.SetSourceImage(ref fliSourceImage);

CFLImage fliDestinationImage = new CFLImage();
InpaintingTexture.SetDestinationImage(ref fliDestinationImage);

InpaintingTexture.SetPaintingRegion(pFlpaPaintingRegion);
InpaintingTexture.SetInpaintingMode(CInpaintingTexture.EInpaintingMode.Default);
InpaintingTexture.SetMaskSize(25);
InpaintingTexture.SetSearchSize(-1);
InpaintingTexture.SetSearchStepSize(-1);
InpaintingTexture.SetAnisotropy(1.000000);

InpaintingTexture.Execute();
