Compare
1 개요
스칼라 또는 이미지와의 Compare 연산을 수행하는 알고리즘입니다. 이미지의 픽셀값을 비교해 스칼라 또는 대응하는 이미지의 픽셀값보다 작은 경우와 큰 경우 또는 같은 경우로 나눠서 각 경우에 해당하는 값으로 결과 이미지를 생성합니다.
2 알고리즘 상세 설명

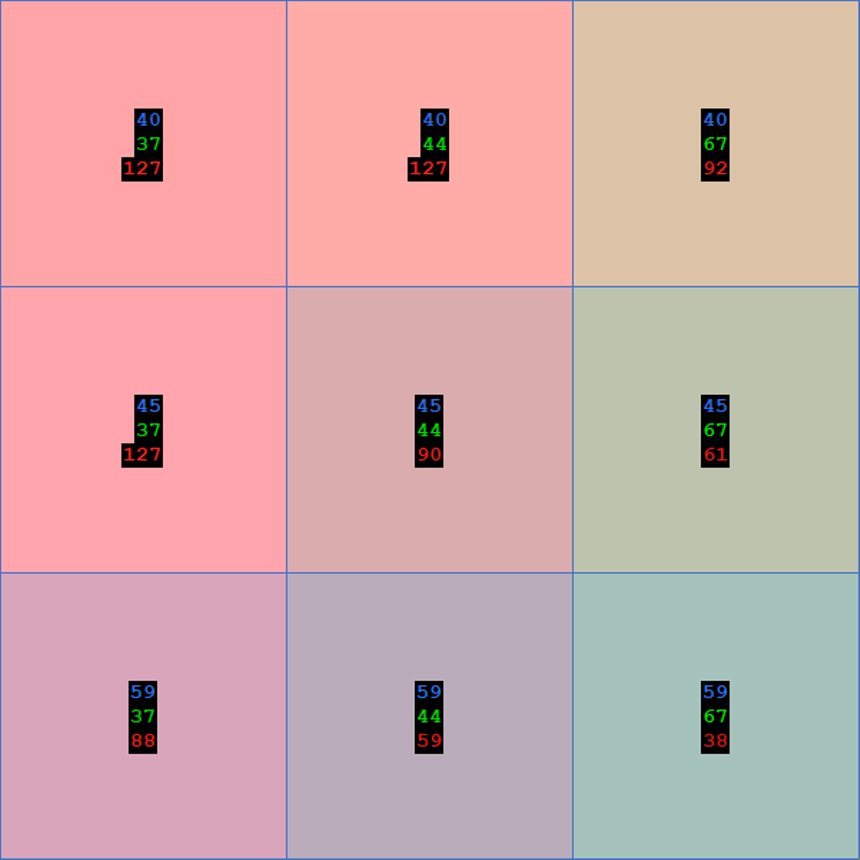

| Source | Operand | Destination |
|---|---|---|
 |
 |
 |

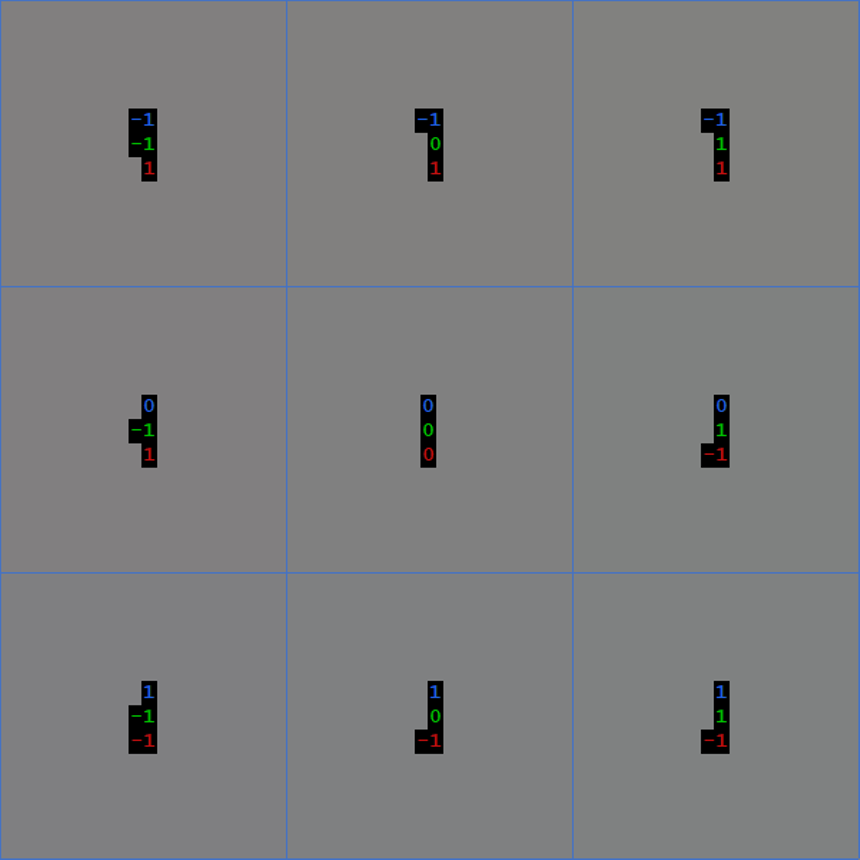

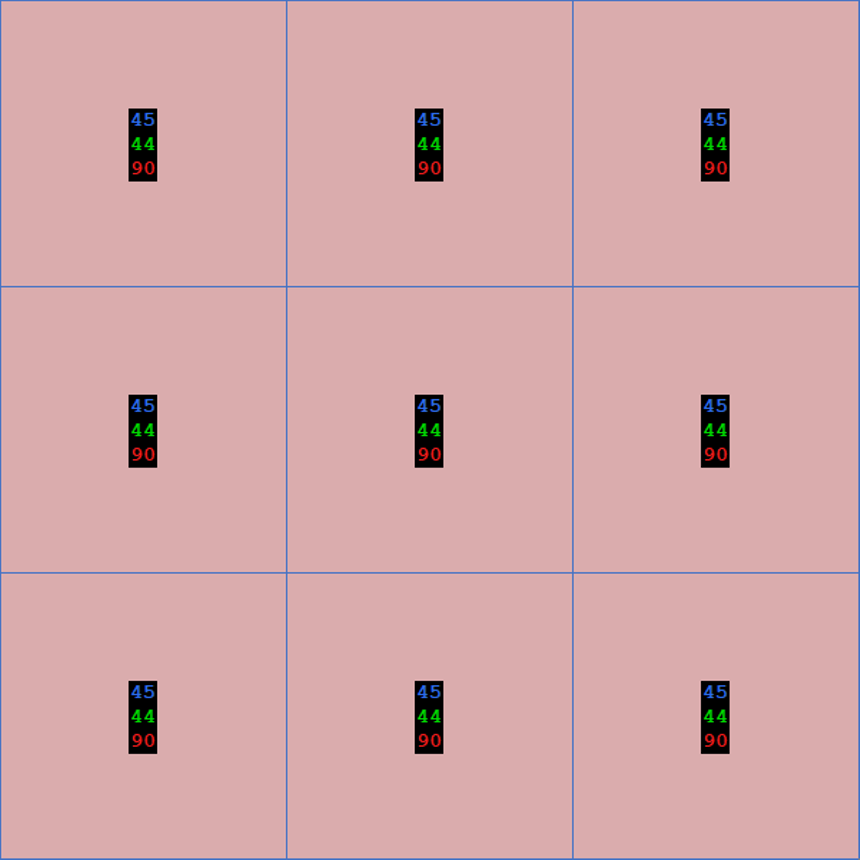

Fig. Singed Format에서의 결과
기본적으로 Source의 Format이 Signed인 경우, 대응하는 값과 같은 경우에는 0, 대응하는 값보다 큰 경우에는 1, 작은 경우에는 -1를 출력합니다.
| Source | Operand | Destination |
|---|---|---|
 |
 |
 |

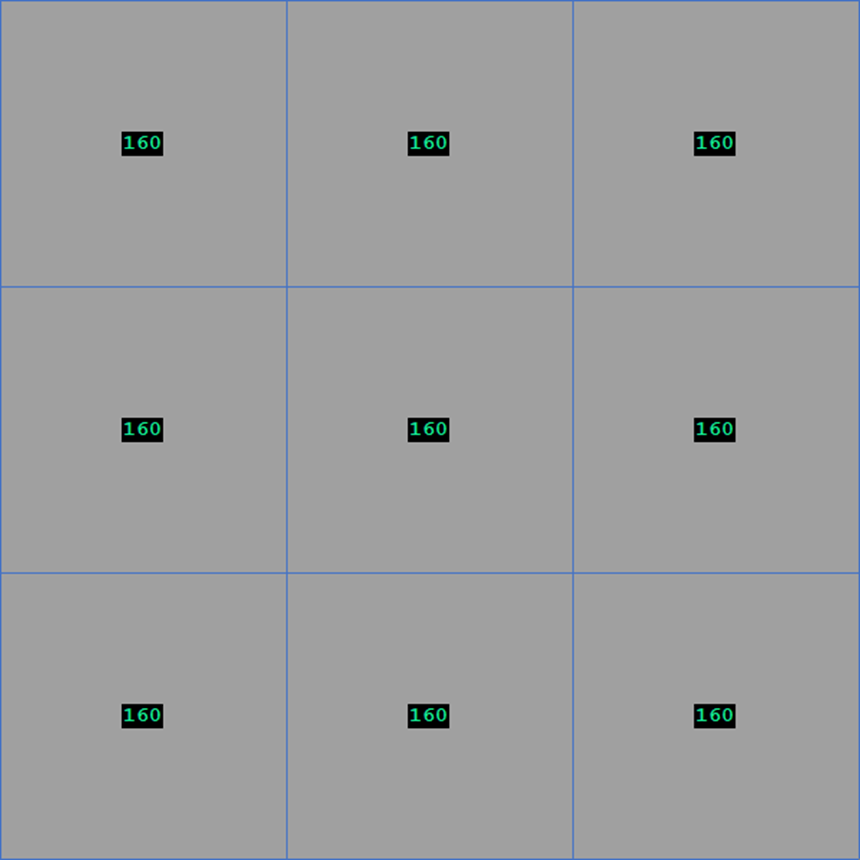

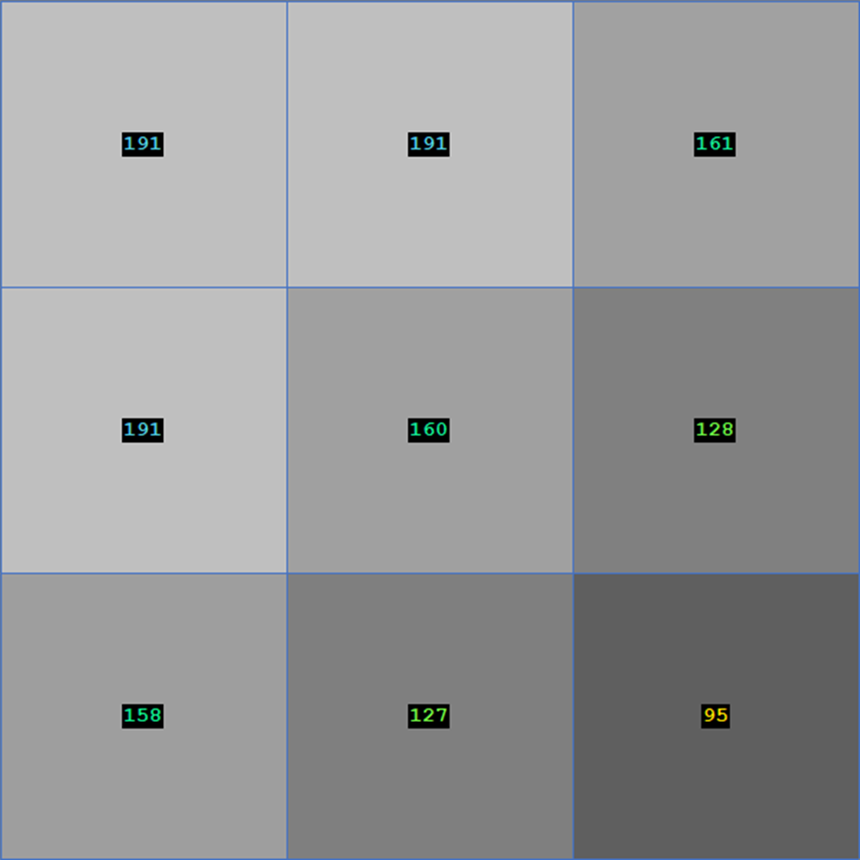

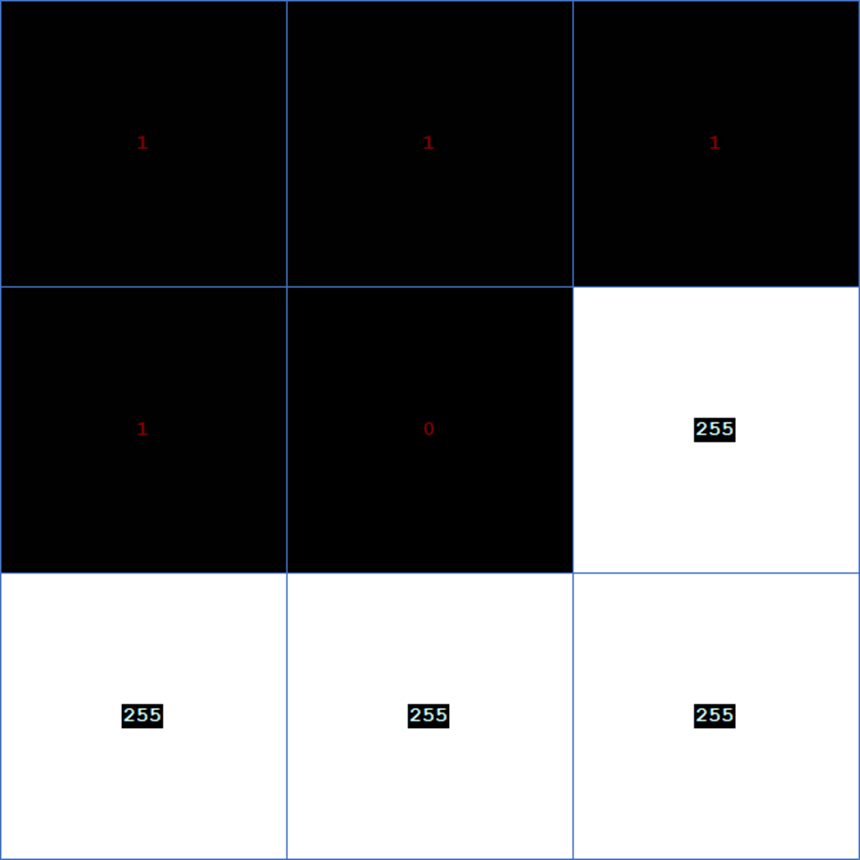

Fig. Unsinged 8bit Format에서의 결과
Unsigned Format에서는 -1에 해당하는 값이 없으므로 대응하는 값보다 작은 경우 해당 Format의 MAX값을 출력합니다.
| Source | Operand | Destination |
|---|---|---|
 |
 |
 |

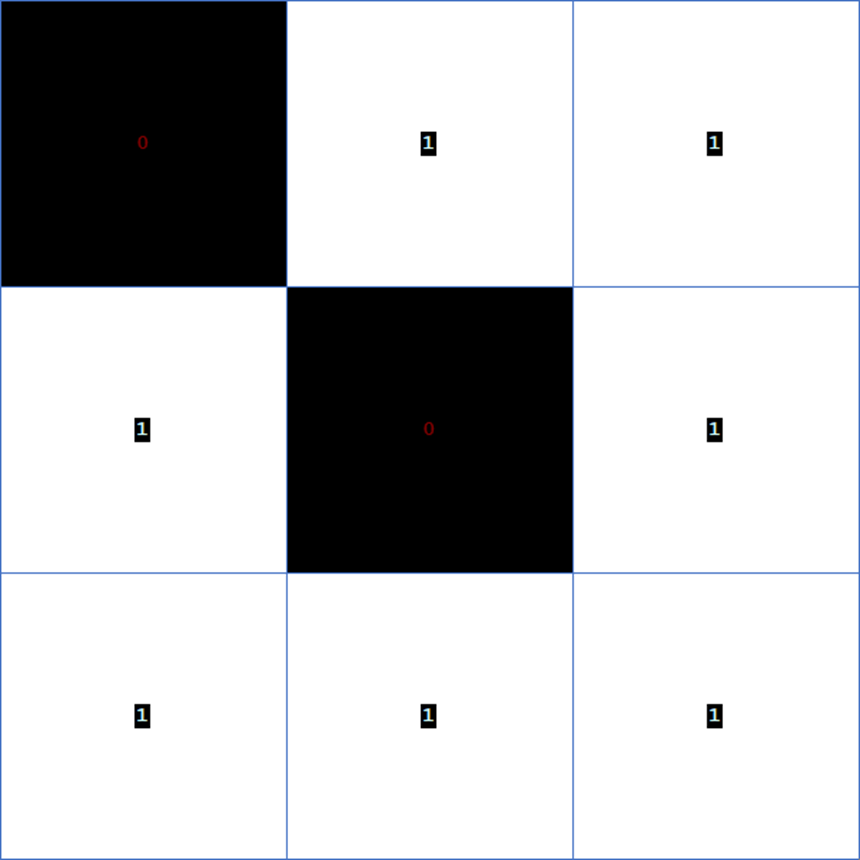

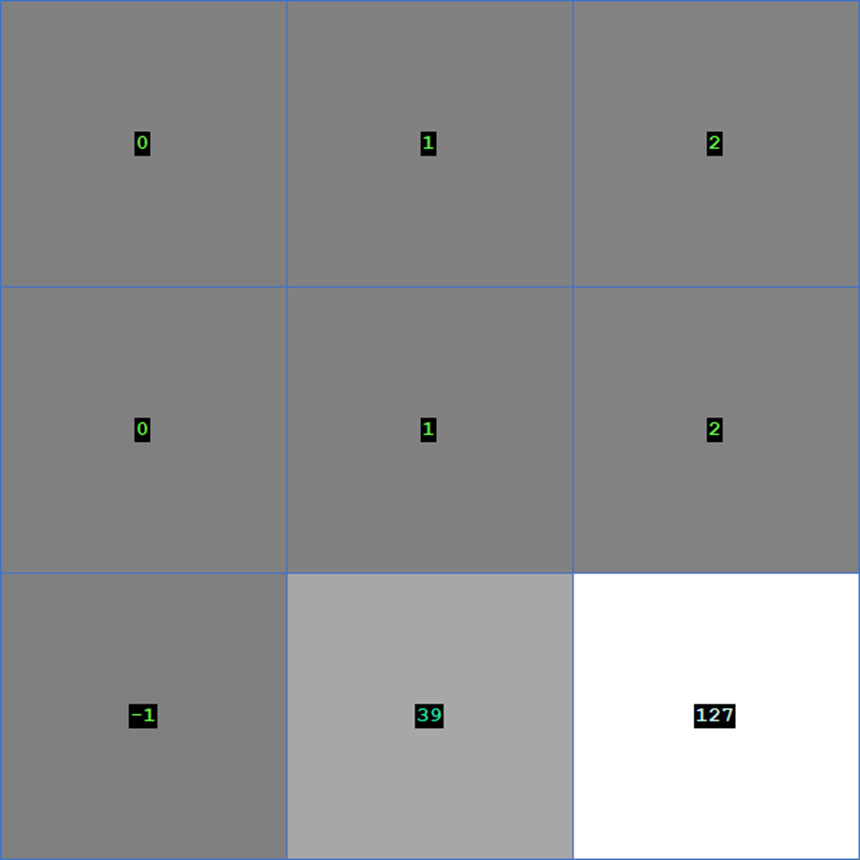

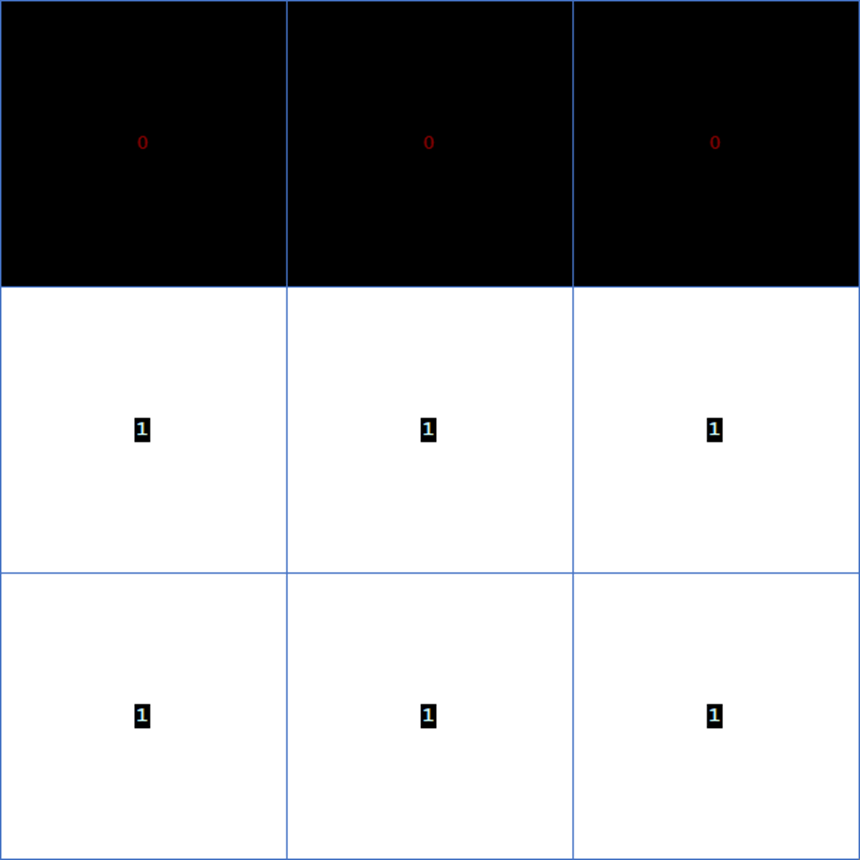

Fig. 1bit Format에서의 결과
1bit Format을 지원하며, 해당 경우 대응하는 값과 같으면 0, 다르면 1을 출력합니다. Format과 상관없이 값 그 자체를 비교하므로 0과 1이 아닌 값을 대응시키면 무조건 1을 출력합니다.
비교 연산 자체는 Source와 Operand를 모두 포함하는 가장 큰 Format에서 진행하므로 두 비교 대상의 Format이 달라도 Compare연산의 결과는 출력됩니다. 비교 대상의 Format의 전체 범위와는 상관없이 값 그 자체를 비교 대상으로 삼습니다.
3 파라미터 설정 및 사용 방법
Compare Operation의 경우 format별로 수행하는 연산과 연산의 결과가 고정되어 있기 때문에 특별한 파라미터는 존재하지 않습니다. 다른 format의 결과를 얻고 싶다면 FormatConverter를 사용하여 format 변환 후 Compare Operation을 진행하면 됩니다.
4 예제 코드
Scalar 연산
COperationCompare operationCompare;
CFLImage fliSourceImage;
CFLImage fliDestinationImage;
CMultiVar<double> mulVarScalar;
operationCompare.SetSourceImage(fliSourceImage);
operationCompare.SetDestinationImage(fliDestinationImage);
operationCompare.SetOperationSource(EOperationSource_Scalar);
operationCompare.SetScalarValue(mulVarScalar);
operationCompare.Execute();
Image 연산
COperationCompare operationCompare;
CFLImage fliSourceImage;
CFLImage fliOperandImage;
CFLImage fliDestinationImage;
operationCompare.SetSourceImage(fliSourceImage);
operationCompare.SetOperandImage(fliOperandImage);
operationCompare.SetDestinationImage(fliDestinationImage);
operationCompare.SetOperationSource(EOperationSource_Image);
operationCompare.Execute();
