BitShift

1.1.1 개요

스칼라 또는 이미지와의 BitShift 연산을 수행하는 알고리즘입니다. 이미지 픽셀 값을 스칼라 또는 대응되는 이미지 픽셀 값만큼 정한 방향으로 비트를 이동시킵니다.

1.1.2 알고리즘 상세 설명

Source Scalar Value : (3, 5, 2)
Result
Source Result
Fig. Scalar 값(3, 5, 2)에 따른 결과(방향 오른쪽)

Source
Operand Result
Source Operand Operand result

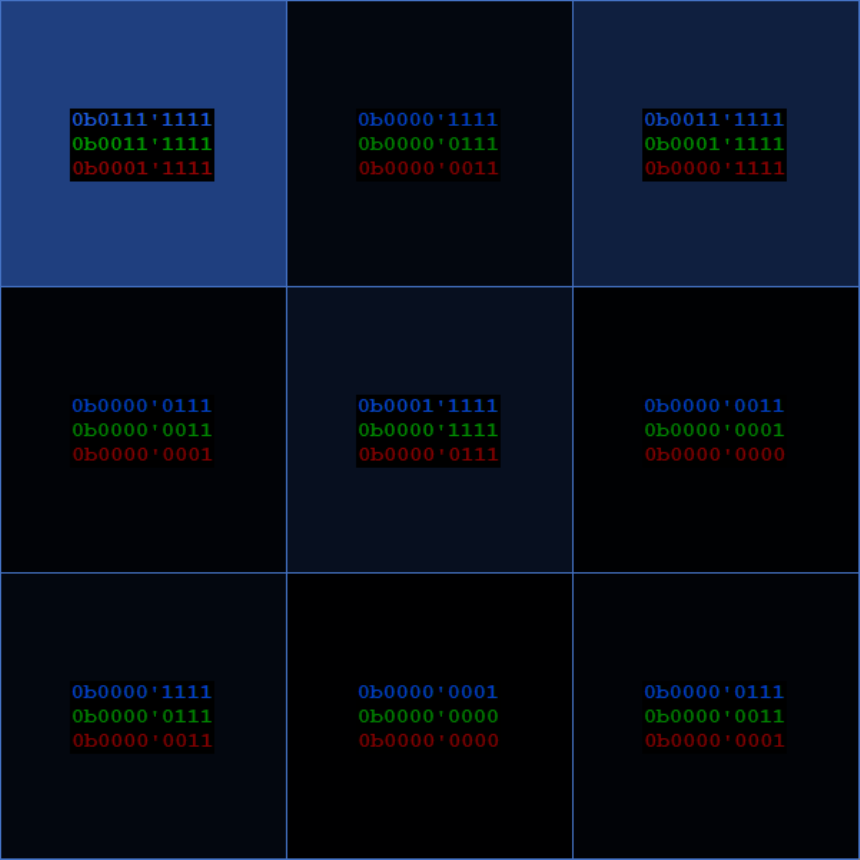

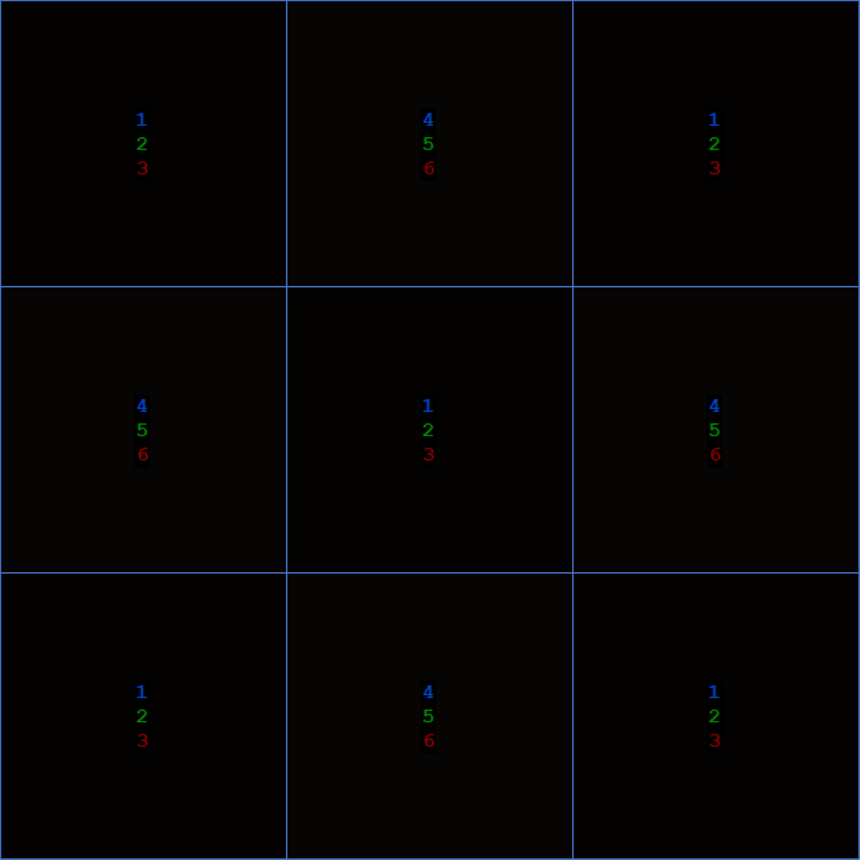

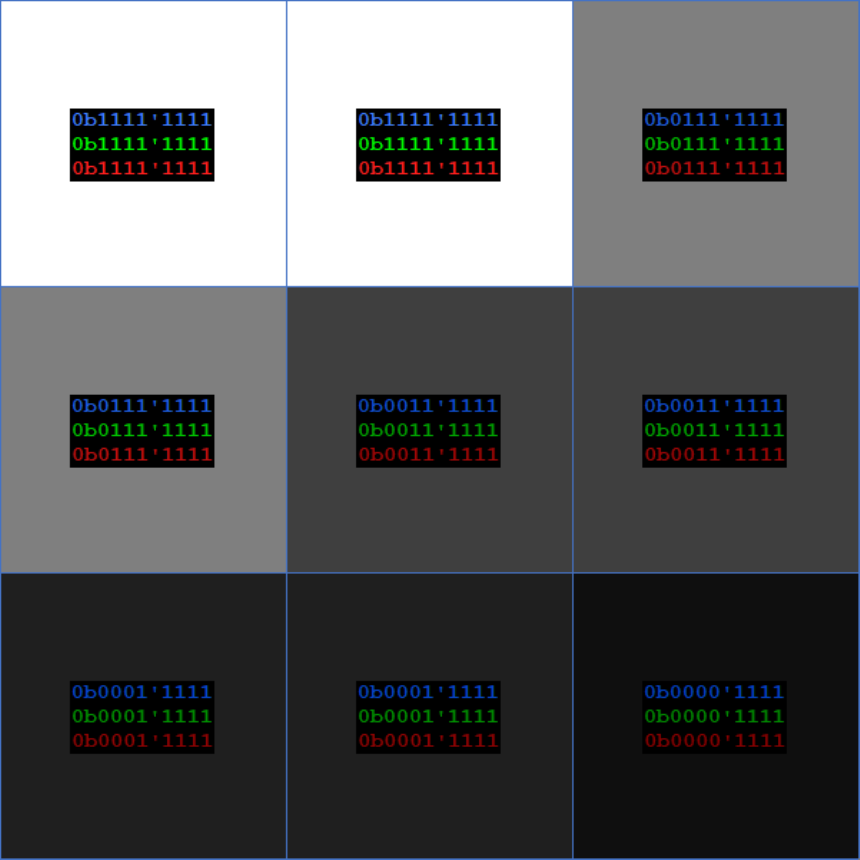

Fig. Image 값에 따른 결과(방향 오른쪽)

3 파라미터 설정 및 사용 방법

  1. 방향 설정

    • API
      const CResult SetShiftDirection(EShiftDirection eShiftDirection = EShiftDirection_Left)
      • Shift 방향을 설정합니다. 기본 값 : EShiftDirection_Left

  2. 스칼라 연산 설정

    • Source 픽셀의 각 채널에 대해 Scalar 연산을 수행할 Scalar 값을 설정합니다.

    • 실수형 입력 시 정수 형으로 변환되어 처리되어집니다.

    • API

      SetScalarValue(Base::CMultiVar<double>);
SetScalarValue(Base::CMultiVar<float>);
SetScalarValue(Base::CMultiVar<int64_t>);
SetScalarValue(Base::CMultiVar<int32_t>);
SetScalarValue(Base::CMultiVar<uint32_t>);
SetScalarValue(Base::CMultiVar<uint64_t>);

    • 예제 코드

      COperationBitShift BitShift;
CFLImage fliSourceImage;
CFLImage fliDestinationImage;

// 지정된 경로에서 이미지 로드
if(fliSourceImage.Load(L"../../ExampleImages/OperationShift/Flower.flif").IsFail())
	break;

BitShift.SetSourceImage(fliSourceImage);
BitShift.SetDestinationImage(fliDestinationImage);
// 연산 방식 설정
BitShift.SetOperationSource(ImageProcessing::EOperationSource_Scalar);
// Shift 방향 설정
BitShift.SetShiftDirection(COperationBitShift::EShiftDirection_Right);
// 스칼라 값 설정
CMultiVar<double> mvScalar(3.000000, 5.000000, 2.000000);

BitShift.SetScalarValue(mvScalar);

// 알고리즘 수행
if(BitShift.Execute().IsFail())
	break;

// 수행된 결과 이미지를 저장
if(fliDestinationImage.Save(L"../../ExampleImages/OperationShift/Result.flif").IsFail())
	break;

      COperationBitShift BitShift = new COperationBitShift();
CFLImage fliSourceImage = new CFLImage();
CFLImage fliDestinationImage = new CFLImage();

// 지정된 경로에서 이미지 로드
if(fliSourceImage.Load("../../ExampleImages/OperationShift/Flower.flif").IsFail())
	break;

BitShift.SetSourceImage(ref fliSourceImage);
BitShift.SetDestinationImage(ref fliDestinationImage);
// 연산 방식 설정
BitShift.SetOperationSource(EOperationSource.Scalar);
// Shift 방향 설정
BitShift.SetShiftDirection(COperationBitShift.EShiftDirection.Right);
// 스칼라 값 설정
CMultiVar<double> mvScalar = new CMultiVar<double>(3.000000, 5.000000, 2.000000);

BitShift.SetScalarValue(mvScalar);

// 알고리즘 수행
if(BitShift.Execute().IsFail())
	break;

// 수행된 결과 이미지를 저장
if(fliDestinationImage.Save("../../ExampleImages/OperationShift/Result.flif").IsFail())
	break;

  3. 이미지 연산 설정

    • Operand 이미지를 설정합니다.

    • API

      SetOperandImage(Base::CFLImage);

    • 예제 코드

      COperationBitShift BitShift;
CFLImage fliSourceImage;
CFLImage fliOperandImage;
CFLImage fliDestinationImage;

// 지정된 경로에서 이미지 로드
if(fliSourceImage.Load(L"../../ExampleImages/OperationShift/Flower.flif").IsFail())
	break;
if(fliOperandImage.Load(L"../../ExampleImages/OperationShift/Moon.flif").IsFail())
	break;

BitShift.SetSourceImage(fliSourceImage);
// Operand 이미지 설정
BitShift.SetOperandImage(fliOperandImage);
BitShift.SetDestinationImage(fliDestinationImage);

// 연산 방식 설정
BitShift.SetOperationSource(ImageProcessing::EOperationSource_Image);
// Shift 방향 설정
BitShift.SetShiftDirection(COperationBitShift::EShiftDirection_Right);

// 알고리즘 수행
if(BitShift.Execute().IsFail())
	break;

// 수행된 결과 이미지를 저장
if(fliDestinationImage.Save(L"../../ExampleImages/OperationShift/Result.flif").IsFail())
	break;

      COperationBitShift BitShift = new COperationBitShift();
CFLImage fliSourceImage = new CFLImage();
CFLImage fliOperandImage = new CFLImage();
CFLImage fliDestinationImage = new CFLImage();

// 지정된 경로에서 이미지 로드
if(fliSourceImage.Load("../../ExampleImages/OperationShift/Flower.flif").IsFail())
	break;
if(fliOperandImage.Load("../../ExampleImages/OperationShift/Moon.flif").IsFail())
	break;

BitShift.SetSourceImage(ref fliSourceImage);
// Operand 이미지 설정
BitShift.SetOperandImage(ref fliOperandImage);
BitShift.SetDestinationImage(ref fliDestinationImage);

// 연산 방식 설정
BitShift.SetOperationSource(EOperationSource.Image);
// Shift 방향 설정
BitShift.SetShiftDirection(COperationBitShift.EShiftDirection.Right);

// 알고리즘 수행
if(BitShift.Execute().IsFail())
	break;

// 수행된 결과 이미지를 저장
if(fliDestinationImage.Save("../../ExampleImages/OperationShift/Result.flif").IsFail())
	break;
