Multi Focus

1 개요

초점이 다른 이미지들을 초점이 통합된 하나의 이미지로 만드는 알고리즘

2 알고리즘 상세 설명

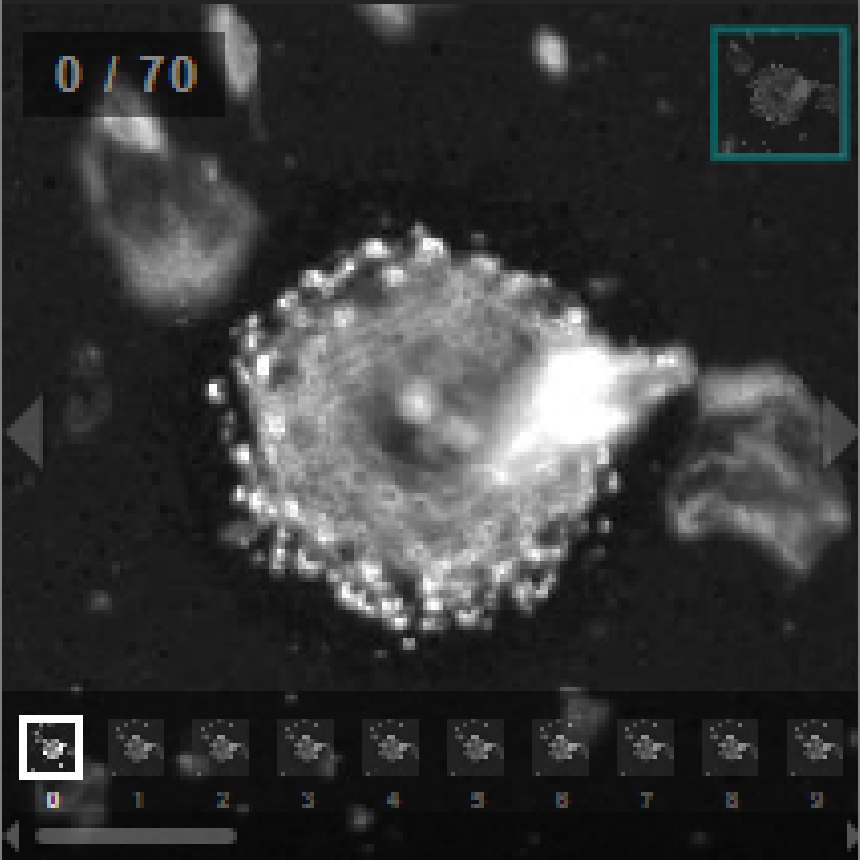

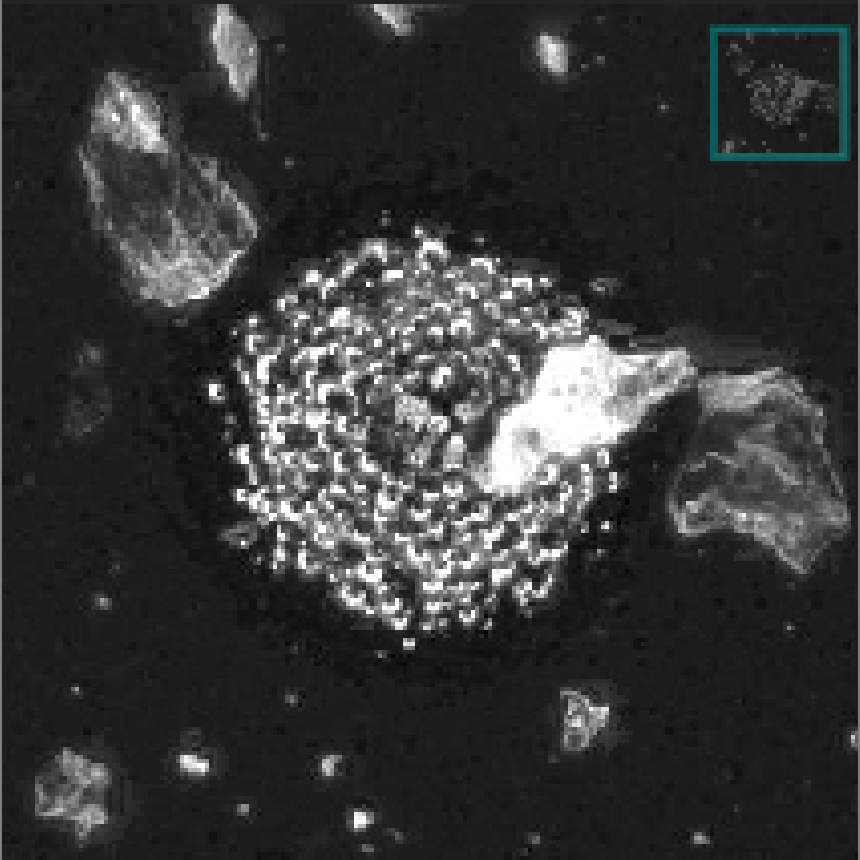

Source Image	Destination Image

초점 측정치가 높은 페이지의 픽셀을 출력합니다.

$$p_{i} = \textnormal{arg} \max_{p}{\textnormal{FM}(\textbf{x}_{p,i})}$$

• $\textnormal{FM}$ : focus measure 함수
• $\textbf{x}_{p,i}$ : p 번째 페이지 이미지의 i 번째 픽셀 벡터
• $p_{i}$ : i 번째 픽셀에 대하여 출력 시 선택될 페이지 인덱스

페이지 간 Alignment 가 맞지 않는 경우 이를 보정하기 위한 파라미터들이 있으며, 해당 옵션들은 내부에서 Perspective 알고리즘을 호출하는데 사용됩니다.

3 파라미터 설정 및 사용 방법

Page Alignment 보정

• CResult SetFirstPageAlignment(const CFLFigure& flfFirstPageAlignment)
  Perspective 알고리즘의 파라미터를 계산하기 위한 첫 번째 페이지의 alignment 도형을 설정합니다. Rect 또는 Quad 가 허용되며, 중간 페이지의 경우 두 도형 의 가중평균을 Perspective 알고리즘의 입력으로 사용합니다.
  모든 페이지의 이미지에서 두 도형의 평균 도형을 타겟으로 변환됩니다.
  • flfFirstPageAlignment : 첫 번째 페이지의 alignment 도형
• const CResult SetLastPageAlignment(const CFLFigure& flfLastPageAlignment)
  Perspective 알고리즘의 파라미터를 계산하기 위한 마지막 페이지의 alignment 도형을 설정합니다. Rect 또는 Quad 가 허용되며, 중간 페이지의 경우 두 도형 의 가중평균을 Perspective 알고리즘의 입력으로 사용합니다.
  모든 페이지의 이미지에서 두 도형의 평균 도형을 타겟으로 변환됩니다.
  • flfLastPageAlignment : 마지막 페이지의 alignment 도형
• const CResult SetInterpolationMethod(EInterpolationMethod eMethod)
  Perspective 알고리즘의 파라미터인 보간 방식을 결정합니다.
  • eMethod : 보간 방식
    • EInterpolationMethod_Bilinear
    • EInterpolationMethod_NearestNeighbor
    • EInterpolationMethod_Bicubic
    • EInterpolationMethod_Lanczos
• const CResult SetAccuracy(EFloatingPointAccuracy eAccuracy )
  Perspective 알고리즘의 파라미터인 연산 정밀도를 설정합니다.
  • eAccuracy : 연산 정밀도
    • EFloatingPointAccuracy_Bit32
    • EFloatingPointAccuracy_Bit64

지역성 커널 사이즈 설정

• const CResult SetKernelHalfSize(int64_t i64KernelHalfSize)
  Spatial 도메인의 커널 반지름 길이를 설정합니다.
  입력 값이 x 인 경우, 커널 한 변의 길이는 2*x + 1 이 됩니다. 이 커널에 의해 지역성이 전파됩니다.
  • i64KernelHalfSize : 커널 반지름 길이
    Default: 20, (0, ...)

4 예제 코드

CMultiFocus mf;

CFLImage fliSourceImage;
CFLImage fliDestinationImage;

mf.SetSourceImage(fliSourceImage);
mf.SetDestinationImage(fliDestinationImage);
mf.SetKernelHalfSize(20);

mf.Execute();

CMultiFocus mf = new CMultiFocus();

CFLImage fliSourceImage = new CFLImage();
CFLImage fliDestinationImage = new CFLImage();

mf.SetSourceImage(ref fliSourceImage);
mf.SetDestinationImage(ref fliDestinationImage);
mf.SetKernelHalfSize(20);

mf.Execute();

5 기타 사항

Supported Feature

• Image
  • Source Image
  • Destination Image
• ROI
  • Source ROI
  • Destination ROI
• Pivot
  • Source Pivot
  • Destination Pivot
• Blank Color

Supported Format

• Source
  • Page
    • $>1$
  • Channel
    • 1-10
    • Combined, Separated
  • Value Type & Depth
    • Signed: 8, 9-16, 32, 64
    • Unsigned: 8, 9-16, 32, 64
    • Floating: 32, 64
• Destination
  • Channel
    • Source 와 일치하는 경우 지원
  • Value Type & Depth
    • Destination 이미지가 존재할 때, Source 와 일치하는 경우 지원
    • Destination 이미지를 생성하는 경우, Source 추종

6 관련 알고리즘

Perspective
