Skeleton

1 개요

이미지 내에서 유효한 픽셀이 있는 구간의 중심을 이어 만든 뼈대를 이진화 이미지로 추출하는 알고리즘입니다.

2 알고리즘 상세 설명

이미지 내에서 유효한 픽셀이 있는 구간의 중심을 이어 만든 뼈대를 이진화 이미지로 추출하는 알고리즘입니다.
특정 객체 형태로 제한하고 싶을 때 해당 부분을 이진화하여 사용하게 되면 더 나은 뼈대를 추출할 수 있습니다.

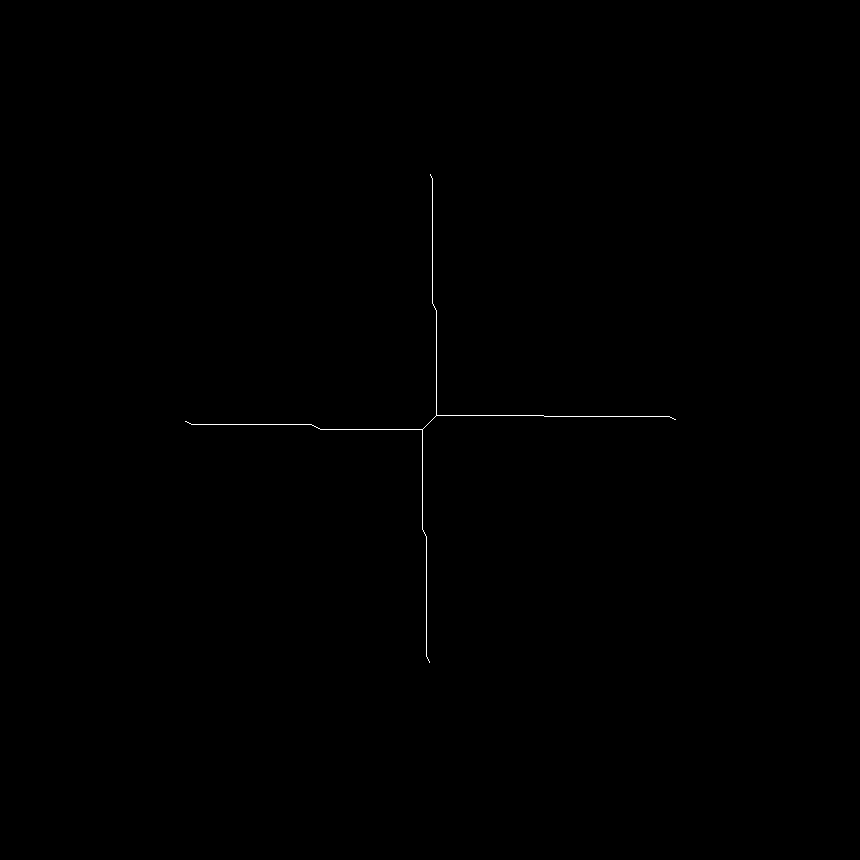

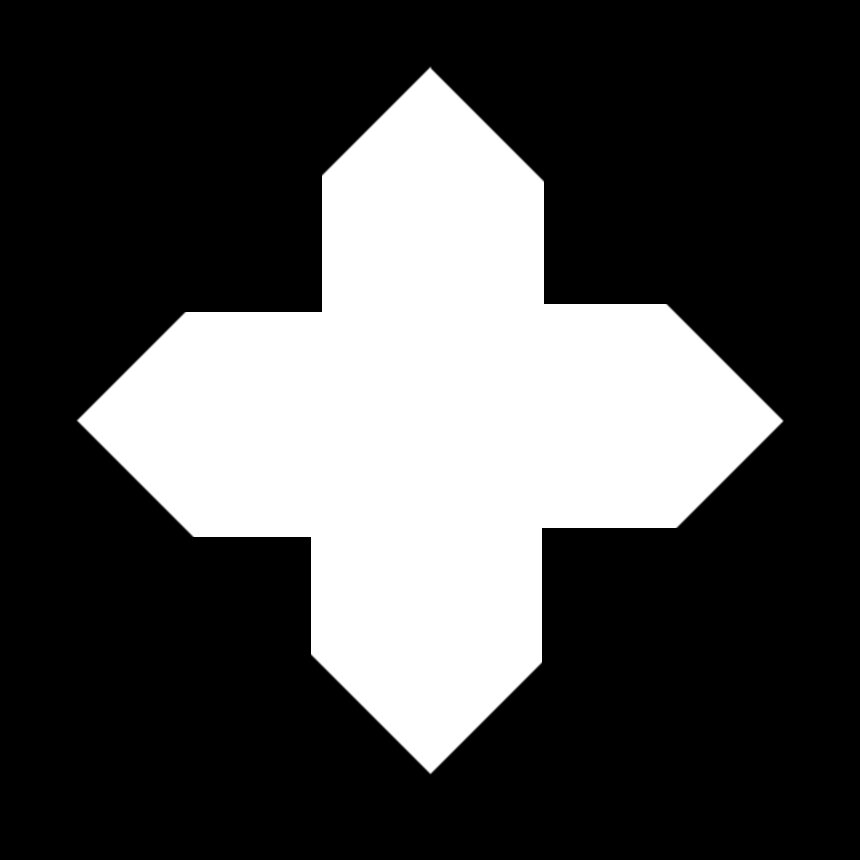

Source Image	Destination Image

Fig. 알고리즘 실행 결과

3 파라미터 설정 및 사용 방법

멤버함수	파라미터			설 명
EnableGenerateResultVector	bool	bGenerateResultVector	IN	결과 벡터 생성 유무를 설정합니다.
GetResultVector	CFLFigureArray	flfaResultVector	OUT	결과 벡터를 가져옵니다.

4 예제 코드


CSkeleton skeleton;

CFLImage fliSourceImage;
CFLImage fliDestinationImage;

skeleton.SetSourceImage(fliSourceImage);
skeleton.SetDestinationImage(fliDestinationImage);
skeleton.EnableGenerateResultVector(true);
skeleton.Execute();

CFLFigureArray flfaResultVector;
skeleton.GetResultVector(flfaResultVector);

CSkeleton skeleton = new CSkeleton();

CFLImage fliSourceImage = new CFLImage();
CFLImage fliDestinationImage = new CFLImage();

skeleton.SetSourceImage(ref fliSourceImage);
skeleton.DestinationImage(ref fliDestinationImage);
skeleton.EnableGenerateResultVector(true);
skeleton.Execute();

CFLFigureArray flfaResultVector = new CFLFigureArray();
skeleton.GetResultVector(ref flfaResultVector);

skeleton = CSkeleton()

fliSourceImage = CFLImage()
fliDestinationImage = CFLImage()

skeleton.SetSourceImage(fliSourceImage)
skeleton.DestinationImage(fliDestinationImage)
skeleton.EnableGenerateResultVector(True)
skeleton.Execute()

flfaResultVector = CFLFigureArray()
skeleton.GetResultVector(flfaResultVector)
