Non Maximum Suppression, NMS

1 개요

Non Maximum Suppression 알고리즘을 이용하여 이미지의 윤곽을 찾아내는 알고리즘입니다.

2 알고리즘 상세 설명

Sobel 또는 Prewitt 미분 필터링 후, 활성화된 경계의 방향을 고려하여 국소적인 극대값만을 유지해 이미지의 윤곽을 찾아내는 알고리즘입니다.

Grayscale 옵션을 통해 회색조 방식의 출력 여부를 설정할 수 있습니다.

다른 Edge Detector 알고리즘과 달리 임계값(Threshold) 처리를 수행하지 않으므로, 이진화되지 않은 연속적인 수치가 출력됩니다.

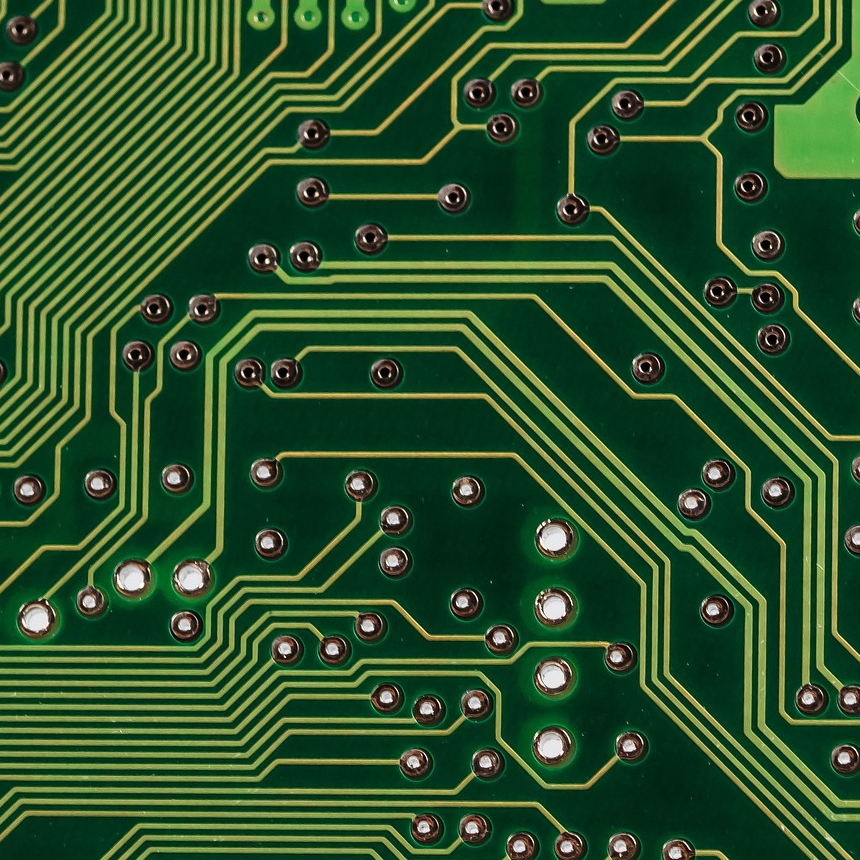

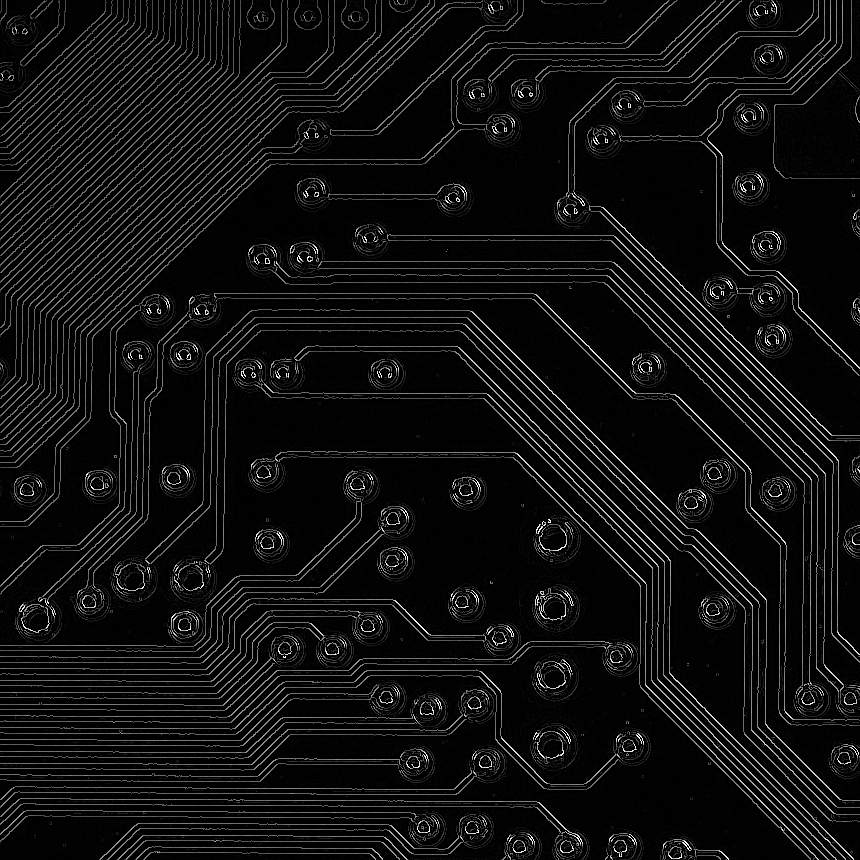

Source Image	Destination Image

3 파라미터 설정 및 사용 방법

동작을 위한 최소한의 기본 설정 파라미터는 아래와 같습니다.

• const CResult SetFilter(CNonMaximumSuppression::EFilter eFilter)
  Edge detection 용 필터를 설정합니다.

  • eFilter : Edge detection 용 필터
    EFilter_Sobel: Sobel 필터
    EFilter_Prewitt: Prewitt 필터
    Default: EFilter_Sobel

• const CResult SetConflictHandlingMethod(CNonMaximumSuppression::EConflictHandlingMethod eMethod)
  Conflict Handling Method 설정을 통해 극대값인 픽셀이 중심 픽셀 외에도 존재하는 경우의 처리 방식을 지정할 수 있습니다.

  • eMethod : 극대값인 픽셀이 중심 픽셀 외에도 존재하는 경우의 처리 방식
    EConflictHandlingMethod_Discard: 중심 픽셀이 유일한 극대값 픽셀인 경우에만 유지합니다.
    EConflictHandlingMethod_KeepEdge: 두 이웃 중 하나 이하의 픽셀이 극대값과 동일하더라도 유지합니다.
    EConflictHandlingMethod_KeepAll: 두 이웃 중 둘 이하의 픽셀이 극대값과 동일하더라도 유지합니다.
    Default: EConflictHandlingMethod_KeepAll

• const CResult SetNMSInterpolationMethod(CNonMaximumSuppression::ENMSInterpolationMethod eMethod)
  NMS Interpolation Method 설정을 통해 방향 세분화 방식을 조정할 수 있습니다.

  • eMethod : 방향 세분화 방식
    ENMSInterpolationMethod_NearestNeighbor: 8방향으로 세분화합니다.
    ENMSInterpolationMethod_Linear: 이웃 픽셀을 선형 보간하여 32방향 세분화를 지원합니다.
    Default: ENMSInterpolationMethod_NearestNeighbor

• const CResult EnableGrayscale(bool bGrayscale)
  Grayscale 옵션 설정을 통해 다채널 입력 이미지에 대한 출력 이미지를 회색조로 출력할 수 있습니다.

  • bGrayscale : 회색조 출력 옵션 활성화 여부
    Default: false

4 예제 코드

CNonMaximumSuppression nonMaximumSuppression;

CFLImage fliSourceImage;
CFLImage fliDestinationImage;

nonMaximumSuppression.SetSourceImage(fliSourceImage);
nonMaximumSuppression.SetDestinationImage(fliDestinationImage);
nonMaximumSuppression.SetFilter(CNonMaximumSuppression::EFilter_Sobel);
nonMaximumSuppression.SetNMSInterpolationMethod(CNonMaximumSuppression::ENMSInterpolationMethod_NearestNeighbor);
nonMaximumSuppression.SetConflictHandlingMethod(CNonMaximumSuppression::EConflictHandlingMethod_KeepAll);
nonMaximumSuppression.EnableGrayscale(false);

nonMaximumSuppression.Execute();

CNonMaximumSuppression nonMaximumSuppression = new CNonMaximumSuppression();

CFLImage fliSourceImage = new CFLImage();
CFLImage fliDestinationImage = new CFLImage();

nonMaximumSuppression.SetSourceImage(ref fliSourceImage);
nonMaximumSuppression.SetDestinationImage(ref fliDestinationImage);
nonMaximumSuppression.SetFilter(CNonMaximumSuppression.EFilter.Sobel);
nonMaximumSuppression.SetNMSInterpolationMethod(CNonMaximumSuppression.ENMSInterpolationMethod.NearestNeighbor);
nonMaximumSuppression.SetConflictHandlingMethod(CNonMaximumSuppression.EConflictHandlingMethod.KeepAll);
nonMaximumSuppression.EnableGrayscale(false);

nonMaximumSuppression.Execute();

nonMaximumSuppression = CNonMaximumSuppression()

fliSourceImage = CFLImage()
fliDestinationImage = CFLImage()

nonMaximumSuppression.SetSourceImage(fliSourceImage)
nonMaximumSuppression.SetDestinationImage(fliDestinationImage)
nonMaximumSuppression.SetFilter(CNonMaximumSuppression.EFilter.Sobel)
nonMaximumSuppression.SetNMSInterpolationMethod(CNonMaximumSuppression.ENMSInterpolationMethod.NearestNeighbor)
nonMaximumSuppression.SetConflictHandlingMethod(CNonMaximumSuppression.EConflictHandlingMethod.KeepAll)
nonMaximumSuppression.EnableGrayscale(False)

nonMaximumSuppression.Execute()

5 기타 사항

Supported Feature

• Image
  • Source Image
  • Destination Image
• ROI
  • Source ROI
  • Destination ROI
• Pivot
  • Source Pivot
  • Destination Pivot
• Blank Color
• Figure Transform
• Batch Processing

Supported Format

• Source
  • Channel
    • 1-10
    • Combined, Separated
  • Value Type & Depth
    • Signed: 8, 9-16, 32
    • Unsigned: 8, 9-16, 32
    • Floating: 32, 64
• Destination
  • Channel
    • Source 와 일치하는 경우 지원
  • Value Type & Depth
    • Destination 이미지가 존재할 때, Source 와 일치하는 경우 지원
    • Destination 이미지를 생성하는 경우, Source 추종
