Channel Combination
1 개요
여러 이미지의 채널을 추출하여 하나의 이미지로 표현하는 알고리즘입니다.
2 알고리즘 상세 설명
각 원본이미지에서 설정한 채널을 추출하여, 이를 하나의 대상 이미지의 각 채널에 배치합니다.
설정한 이미지의 수만큼 대상 이미지의 채널이 생성됩니다.
예시
3개의 4채널 원본 이미지에서 첫 번째는 0, 두 번째는 2, 세 번째는 2채널을 선택하면
대상이미지의 결과는 다음와 같습니다.
- 0번 채널 : 첫 번째 소스 이미지의 0번 채널
- 1번 채널 : 두 번째 소스 이미지의 2번 채널
- 2번 채널 : 세 번째 소스 이미지의 2번 채널

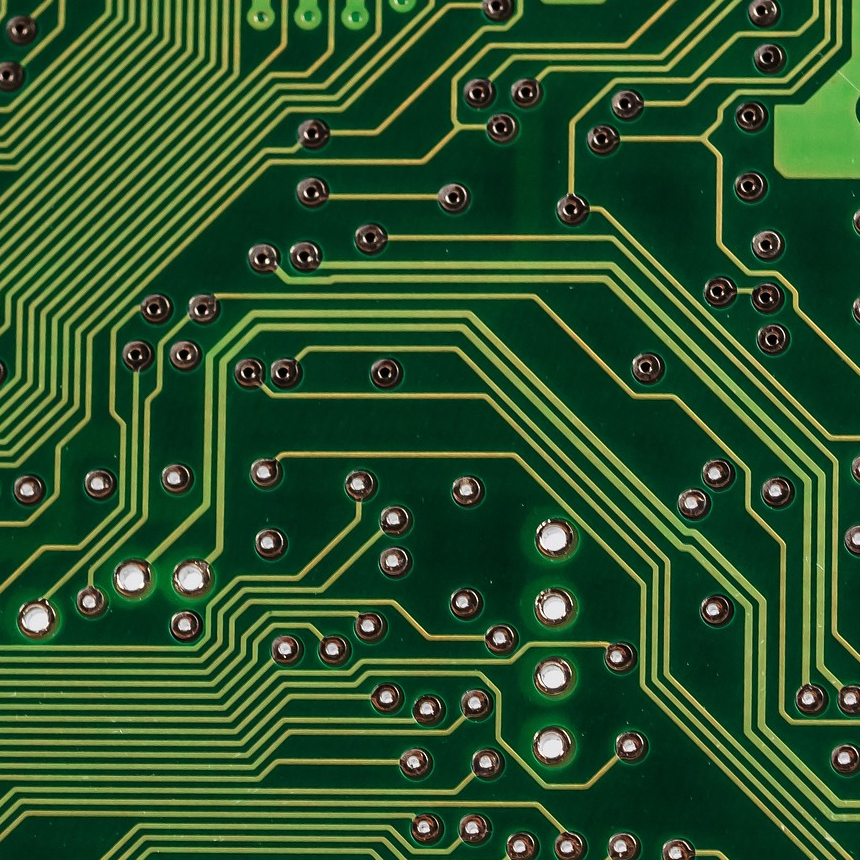

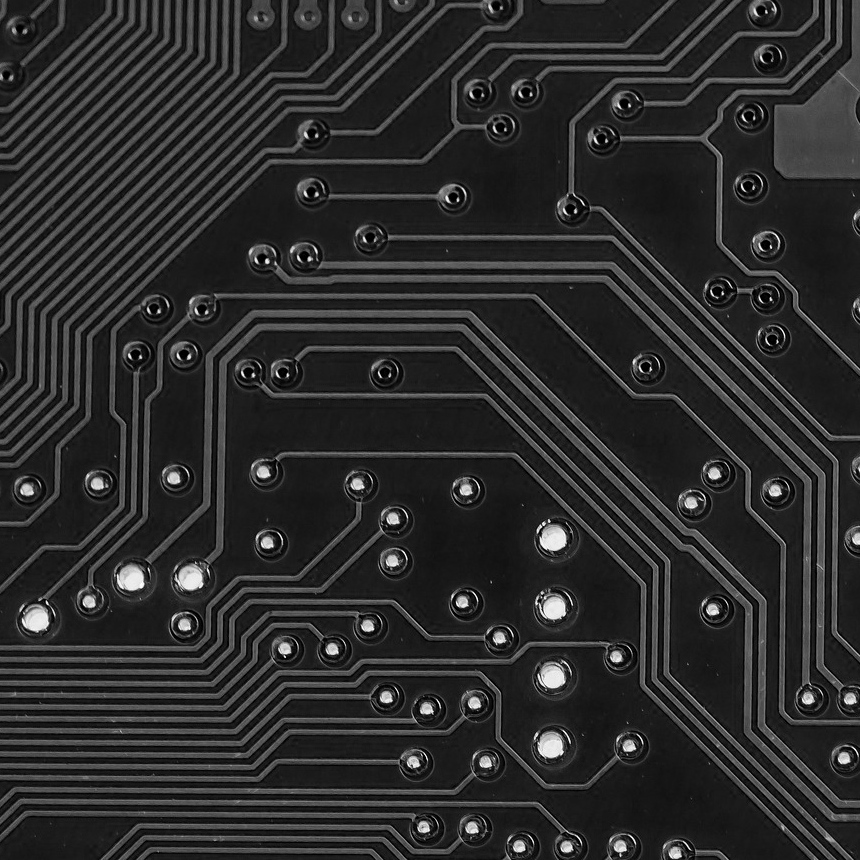

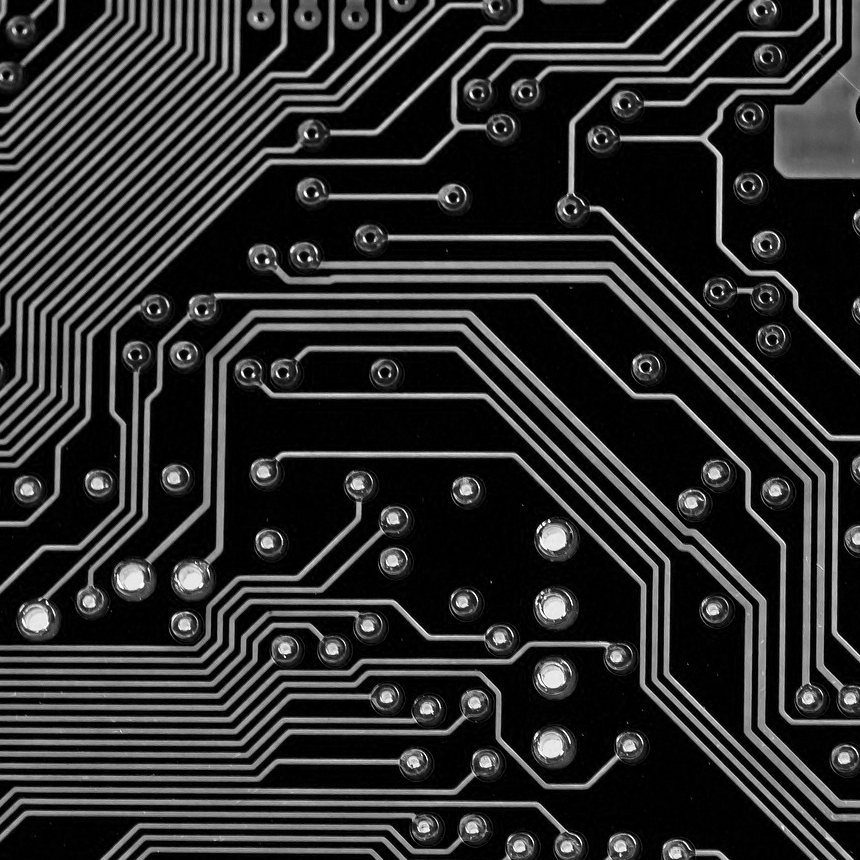

아래는 1채널 이미지 3장의 0번 채널을 3채널 이미지로 생성하는 예시입니다.
| Source 1 |
Source 2 |
 |
 |
| Source 3 |
Result |
 |
 |
| Source 1 |
Source 2 |
Source 3 |
Result |
|
|
|
|
Fig. Channel Combination 동작 예시
3 예제
CChannelCombination channelCombination;
CFLImage fliSourceImage0;
CFLImage fliSourceImage1;
CFLImage fliSourceImage2;
CFLImage fliDestinationImage;
channelCombination.SetDestinationImage(fliDestinationImage);
CFLArray<CFLImage*> flaImages;
flaImages.PushBack(&fliSourceImage0);
flaImages.PushBack(&fliSourceImage1);
flaImages.PushBack(&fliSourceImage2);
CFLArray<int64_t> flaChannels ;
flaChannels.PushBack((int64_t)EChannelSelection_Channel_0);
flaChannels.PushBack((int64_t)EChannelSelection_Channel_0);
flaChannels.PushBack((int64_t)EChannelSelection_Channel_0);
channelCombination.SetSourceImage(flaImages);
channelCombination.SetCombinationChannel(flaChannels);
channelCombination.Execute();
CChannelCombination channelCombination = new CChannelCombination();
CFLImage fliSourceImage0 = new CFLImage();
CFLImage fliSourceImage1 = new CFLImage();
CFLImage fliSourceImage2 = new CFLImage();
CFLImage fliDestinationImage = new CFLImage();
channelCombination.SetDestinationImage(ref fliDestinationImage);
List<CFLImage> flaImages = new List<CFLImage>();
flaImages.Add(fliSourceImage0);
flaImages.Add(fliSourceImage1);
flaImages.Add(fliSourceImage2);
List<long> flaChannels = new List<long>();
flaChannels.Add((long)EChannelSelection.Channel_0);
flaChannels.Add((long)EChannelSelection.Channel_0);
flaChannels.Add((long)EChannelSelection.Channel_0);
channelCombination.SetSourceImage(ref flaImages);
channelCombination.SetCombinationChannel(flaChannels);
channelCombination.Execute();
channelCombination = CChannelCombination()
fliSourceImage0 = CFLImage()
fliSourceImage1 = CFLImage()
fliSourceImage2 = CFLImage()
fliDestinationImage = CFLImage()
channelCombination.SetDestinationImage(fliDestinationImage)
flaImages = List[CFLImage]()
flaImages.Add(fliSourceImage0)
flaImages.Add(fliSourceImage1)
flaImages.Add(fliSourceImage2)
flaChannels = List[Int64]()
flaChannels.Add(int(EChannelSelection.Channel_0))
flaChannels.Add(int(EChannelSelection.Channel_0))
flaChannels.Add(int(EChannelSelection.Channel_0))
channelCombination.SetSourceImage(flaImages)
channelCombination.SetCombinationChannel(flaChannels)
channelCombination.Execute()
